中、低压管道安装VIP专享

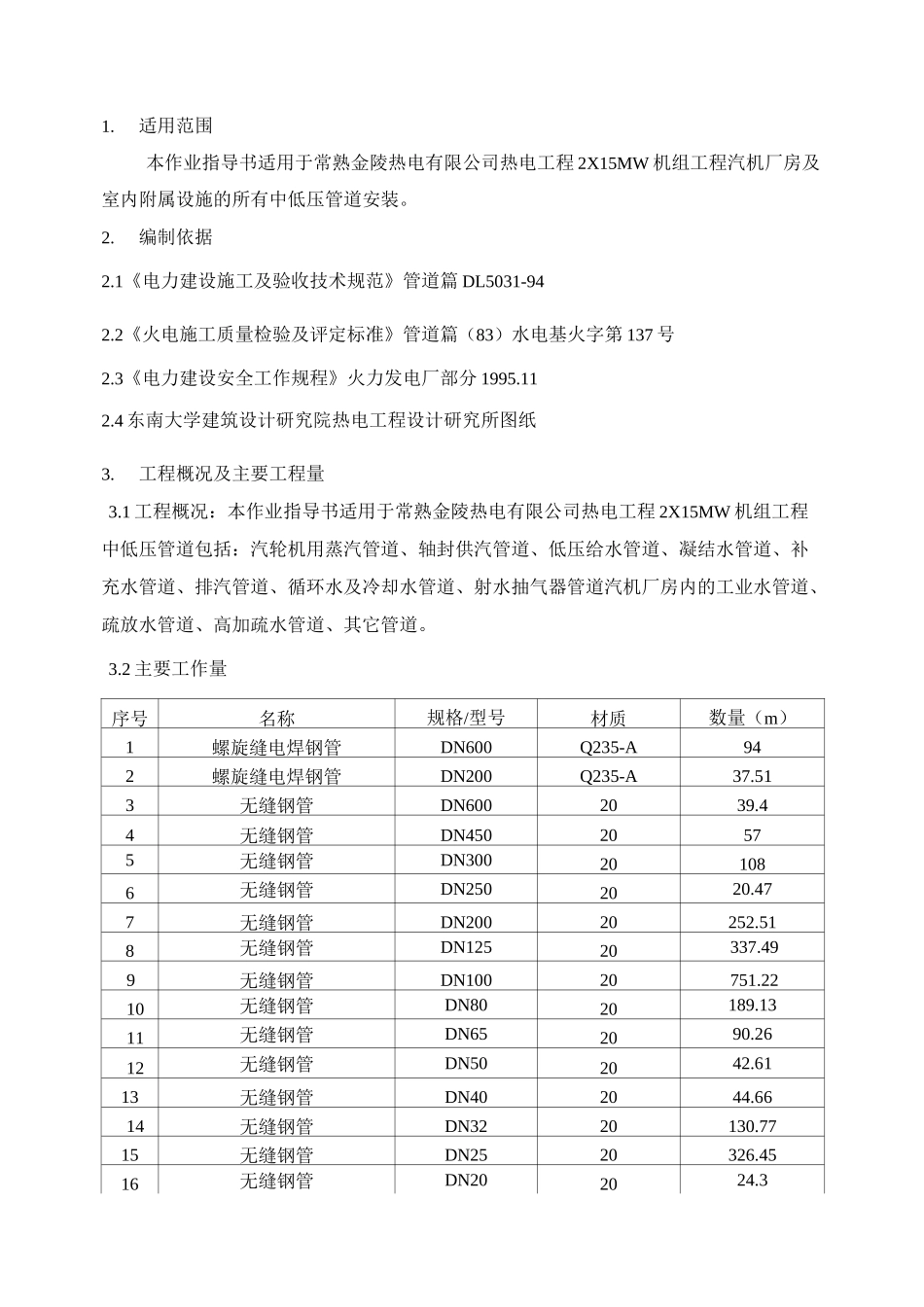

1.适用范围本作业指导书适用于常熟金陵热电有限公司热电工程 2X15MW 机组工程汽机厂房及室内附属设施的所有中低压管道安装。2.编制依据2.1《电力建设施工及验收技术规范》管道篇 DL5031-942.2《火电施工质量检验及评定标准》管道篇（83）水电基火字第 137 号2.3《电力建设安全工作规程》火力发电厂部分 1995.112.4 东南大学建筑设计研究院热电工程设计研究所图纸3.工程概况及主要工程量3.1 工程概况：本作业指导书适用于常熟金陵热电有限公司热电工程 2X15MW 机组工程中低压管道包括：汽轮机用蒸汽管道、轴封供汽管道、低压给水管道、凝结水管道、补充水管道、排汽管道、循环水及冷却水管道、射水抽气器管道汽机厂房内的工业水管道、疏放水管道、高加疏水管道、其它管道。3.2 主要工作量序号名称规格/型号材质数量（m）1螺旋缝电焊钢管DN600Q235-A942螺旋缝电焊钢管DN200Q235-A37.513无缝钢管DN6002039.44无缝钢管DN45020575无缝钢管DN300201086无缝钢管DN2502020.477无缝钢管DN20020252.518无缝钢管DN12520337.499无缝钢管DN10020751.2210无缝钢管DN8020189.1311无缝钢管DN652090.2612无缝钢管DN502042.6113无缝钢管DN402044.6614无缝钢管DN3220130.7715无缝钢管DN2520326.4516无缝钢管DN202024.3中、低压管道安装（Q-13）2/717阀门DN100 以下22718阀门DN100 以上1224.作业人员的资格要求4.1 所有施工人员上岗前经过培训、考试合格。4.2 施工人员经过三级安全教育和考试，懂得安全操作知识。4.3 施工人员必须熟悉图纸及作业指导书作业流程和有关规范要求，对施工内容和要求有足够的了解。4.4 施工人员具有安装同类系统的施工经验，电焊工应持有效期合格证。4.5 高空作业人员必须体验合格。5. 主要施工机械及工器具6.1.3 清点设备数量，并参照有关技术文件，对制造质量作外观检查。6.1.4 有关施工人员必须做好管道及阀门的领用，清点和保管工作。6.1.5 各类钢管在领用时应查明钢号，通径及壁厚均符合设计要求。6.1.6 各类管道附件（如异径管三通、热压弯头、法兰等）的规格、材质在领用时均应查明是否符合设计要求，表面质量还应合格。6.1.7 各类阀门在领用时，均应查明规格型号是否符合设计要求。6.2 技术准备6.2.1 施工所必要的技术要求和图纸齐全。6.2.2 所有参加施工人员已明确施工要求，熟悉施工现场及施工图纸。6.2.3 对施工人员的技术安全交底已完毕。6.3 现场条件准备6.3.1 施工现场道路畅通、照明齐全。6.3...
