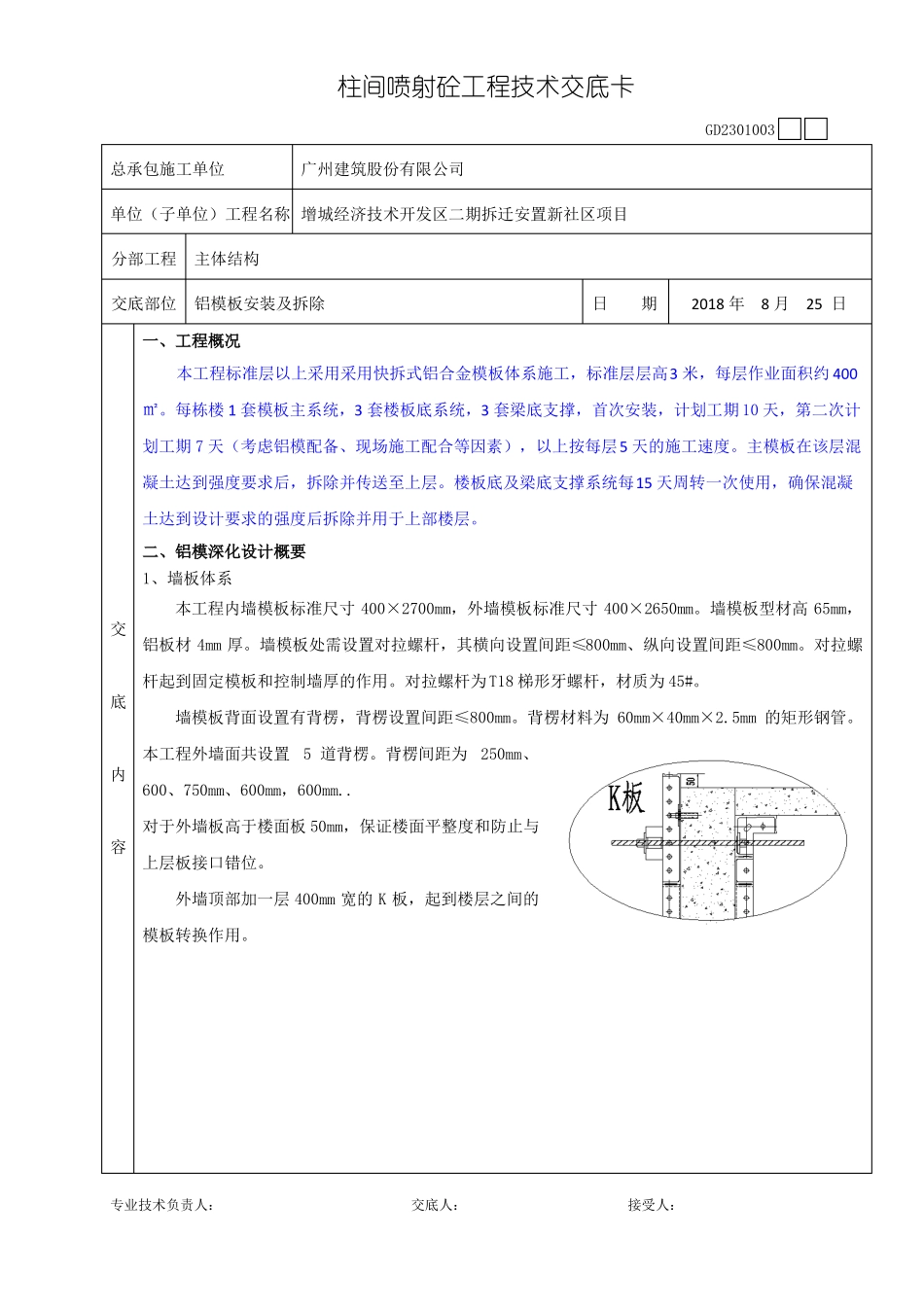

柱间喷射砼工程技术交底卡 GD2301003总承包施工单位广州建筑股份有限公司单位（子单位）工程名称 增城经济技术开发区二期拆迁安置新社区项目分部工程主体结构交底部位铝模板安装及拆除交底内容一、工程概况本工程标准层以上采用采用快拆式铝合金模板体系施工，标准层层高3 米，每层作业面积约 400㎡。每栋楼 1 套模板主系统，3 套楼板底系统，3 套梁底支撑，首次安装，计划工期 10 天，第二次计划工期 7 天（考虑铝模配备、现场施工配合等因素），以上按每层5 天的施工速度。主模板在该层混凝土达到强度要求后，拆除并传送至上层。楼板底及梁底支撑系统每15 天周转一次使用，确保混凝土达到设计要求的强度后拆除并用于上部楼层。二、铝模深化设计概要1、墙板体系本工程内墙模板标准尺寸 400×2700mm，外墙模板标准尺寸 400×2650mm。墙模板型材高 65mm，铝板材 4mm 厚。墙模板处需设置对拉螺杆，其横向设置间距≤800mm、纵向设置间距≤800mm。对拉螺杆起到固定模板和控制墙厚的作用。对拉螺杆为 T18 梯形牙螺杆，材质为 45#。墙模板背面设置有背楞，背楞设置间距≤800mm。背楞材料为 60mm×40mm×2.5mm 的矩形钢管。本工程外墙面共设置5 道背楞。背楞间距为250mm、600、750mm、600mm，600mm..对于外墙板高于楼面板 50mm，保证楼面平整度和防止与上层板接口错位。外墙顶部加一层 400mm 宽的 K 板，起到楼层之间的模板转换作用。日期2018 年8 月25 日专业技术负责人：交底人：接受人：柱间喷射砼工程技术交底卡 GD2301003总承包施工单位广州建筑股份有限公司单位（子单位）工程名称 增城经济技术开发区二期拆迁安置新社区项目分部工程主体结构交底部位铝模板安装及拆除交底内容日期2018 年8 月25 日墙板安装示意图专业技术负责人：交底人：接受人：柱间喷射砼工程技术交底卡 GD2301003总承包施工单位广州建筑股份有限公司单位（子单位）工程名称 增城经济技术开发区二期拆迁安置新社区项目分部工程主体结构交底部位铝模板安装及拆除交底内容日期2018 年8 月25 日2、顶板体系板底铝合金模板标准尺寸400x1200mm,局部按实际结构尺寸调整配模。铝模板厚3.7mm，楼面设置 100mm 宽承梁（俗称龙骨）,底部支撑立杆间距为 1200mm ×1300mm。3、梁板体系本工程标准层高 3.0m。梁底采用早拆头设计模式，梁底支撑间距不大于1200mm，梁底早拆头宽150mm，早拆头之间为 1100mm 铝模板。阴角模梁侧模梁底模阳角模...
