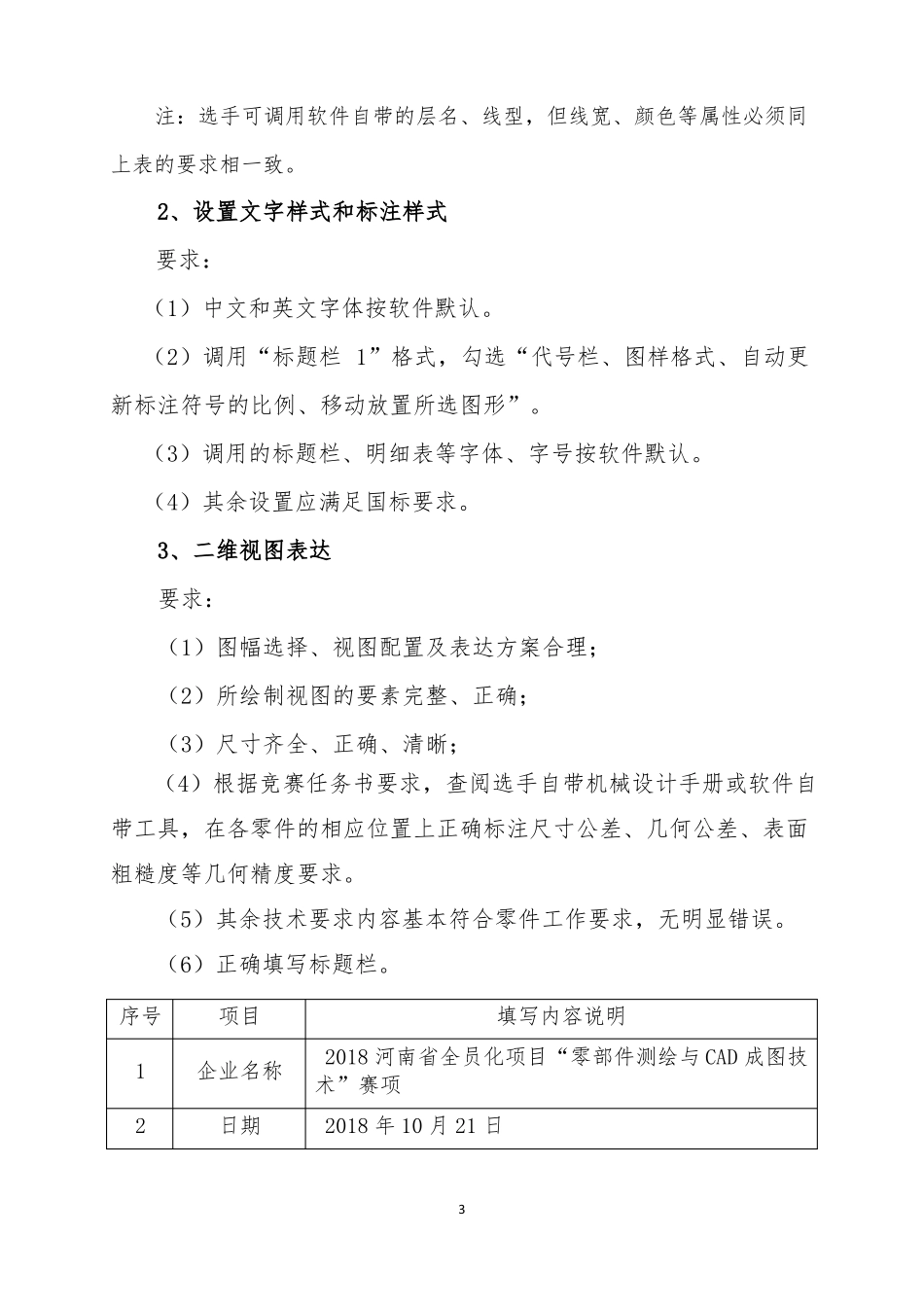

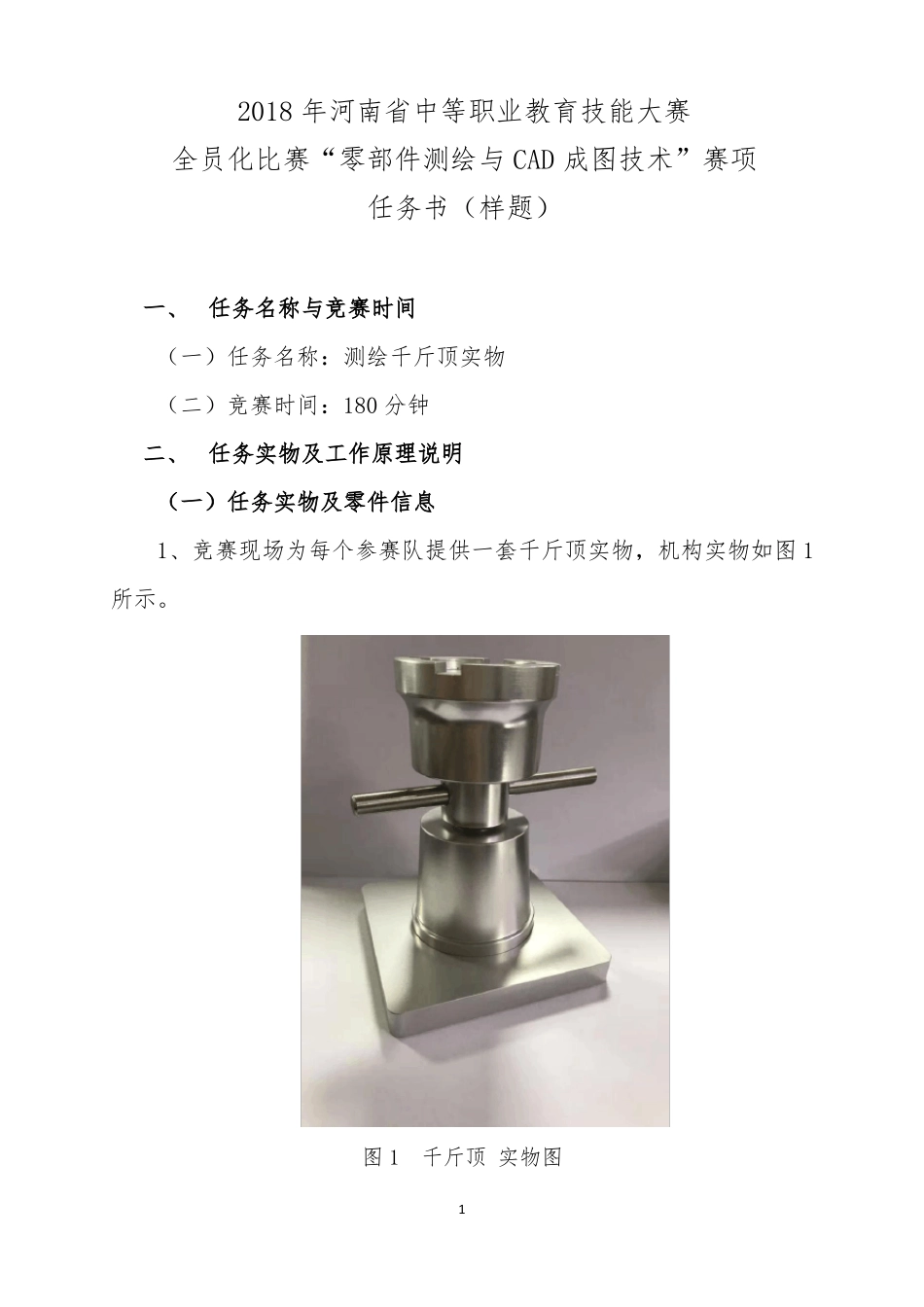

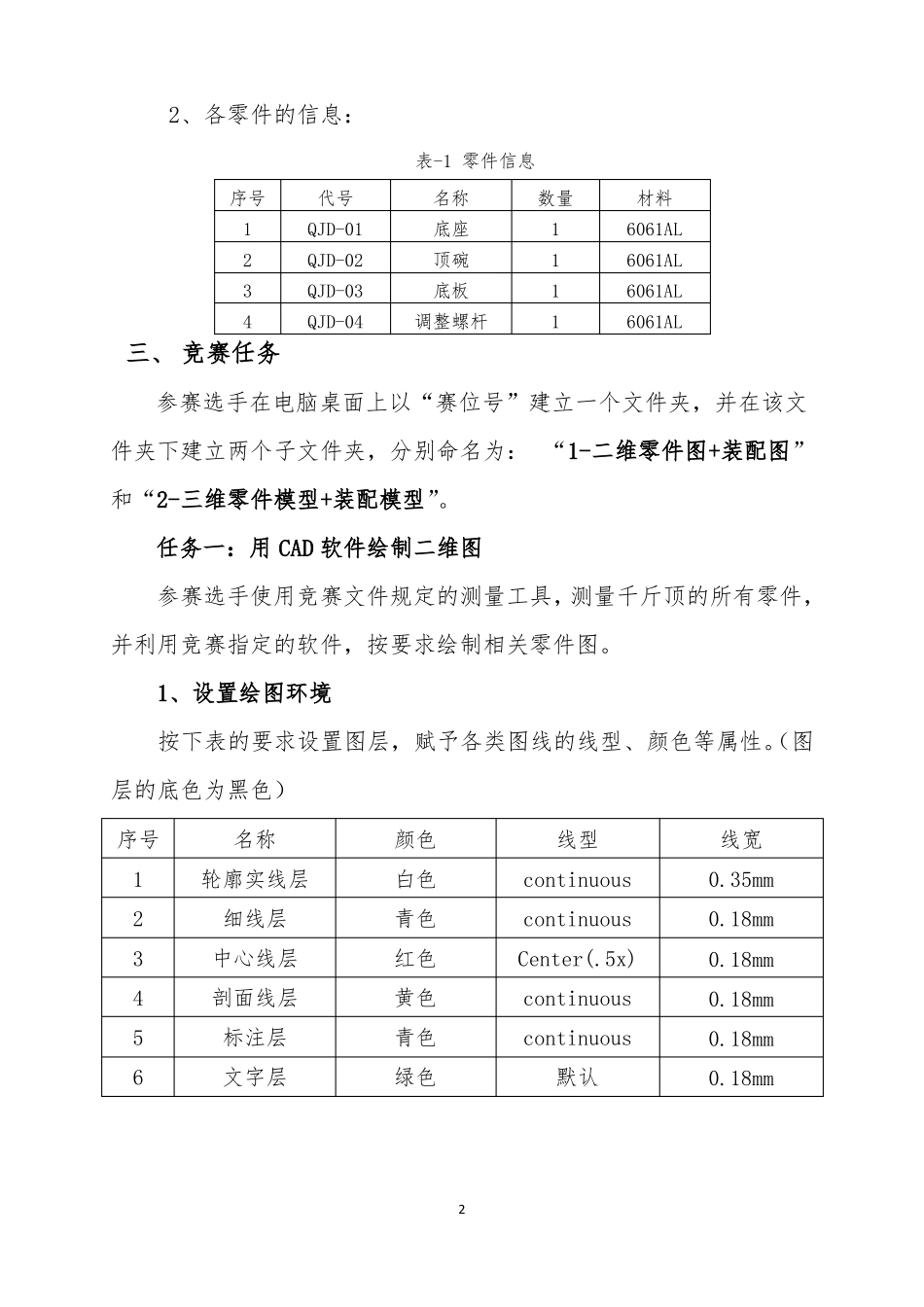

2018 年河南省中等职业教育技能大赛全员化比赛“零部件测绘与 CAD 成图技术”赛项任务书(样题)一、 任务名称与竞赛时间(一)任务名称:测绘千斤顶实物(二)竞赛时间:180 分钟二、 任务实物及工作原理说明(一)任务实物及零件信息1、竞赛现场为每个参赛队提供一套千斤顶实物,机构实物如图 1所示。图 1千斤顶 实物图12、各零件的信息:表-1 零件信息序号1234代号QJD-01QJD-02QJD-03QJD-04名称底座顶碗底板调整螺杆数量1111材料6061AL6061AL6061AL6061AL三、 竞赛任务参赛选手在电脑桌面上以“赛位号”建立一个文件夹,并在该文件夹下建立两个子文件夹,分别命名为: “1-二维零件图+装配图”和“2-三维零件模型+装配模型”。任务一:用 CAD 软件绘制二维图参赛选手使用竞赛文件规定的测量工具,测量千斤顶的所有零件,并利用竞赛指定的软件,按要求绘制相关零件图。1、设置绘图环境按下表的要求设置图层,赋予各类图线的线型、颜色等属性。(图层的底色为黑色)序号123456名称轮廓实线层细线层中心线层剖面线层标注层文字层颜色白色青色红色黄色青色绿色线型continuouscontinuousCenter(.5x)continuouscontinuous默认线宽0.35mm0.18mm0.18mm0.18mm0.18mm0.18mm2注:选手可调用软件自带的层名、线型,但线宽、颜色等属性必须同上表的要求相一致。2、设置文字样式和标注样式要求:(1)中文和英文字体按软件默认。(2)调用“标题栏 1”格式,勾选“代号栏、图样格式、自动更新标注符号的比例、移动放置所选图形”。(3)调用的标题栏、明细表等字体、字号按软件默认。(4)其余设置应满足国标要求。3、二维视图表达要求:(1)图幅选择、视图配置及表达方案合理;(2)所绘制视图的要素完整、正确;(3)尺寸齐全、正确、清晰;(4)根据竞赛任务书要求,查阅选手自带机械设计手册或软件自带工具,在各零件的相应位置上正确标注尺寸公差、几何公差、表面粗糙度等几何精度要求。(5)其余技术要求内容基本符合零件工作要求,无明显错误。(6)正确填写标题栏。序号12项目填写内容说明2018 河南省全员化项目“零部件测绘与 CAD 成图技企业名称术”赛项日期2018 年 10 月 21 日3345678注:材料图样名称图样代号共几页第几页比例根据图 2 给定的材料填写根据图 2 给定的零件名称填写根据图 2 给定的代号填写须绘制的图纸总数(包含装配图)零件在装配图代号中的数字(装配图为最后一张)自定a.上表内容为标题栏必备信...
