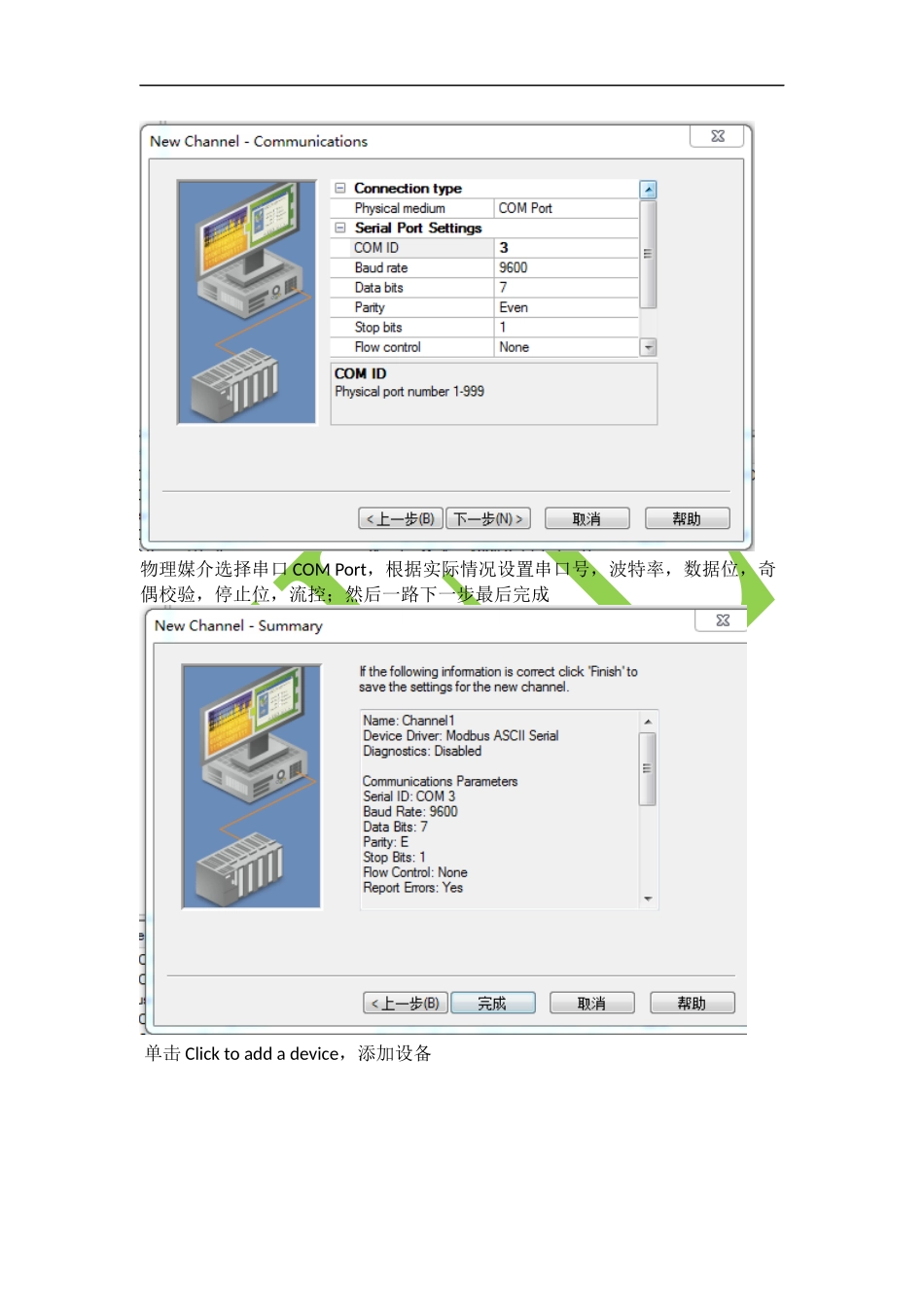

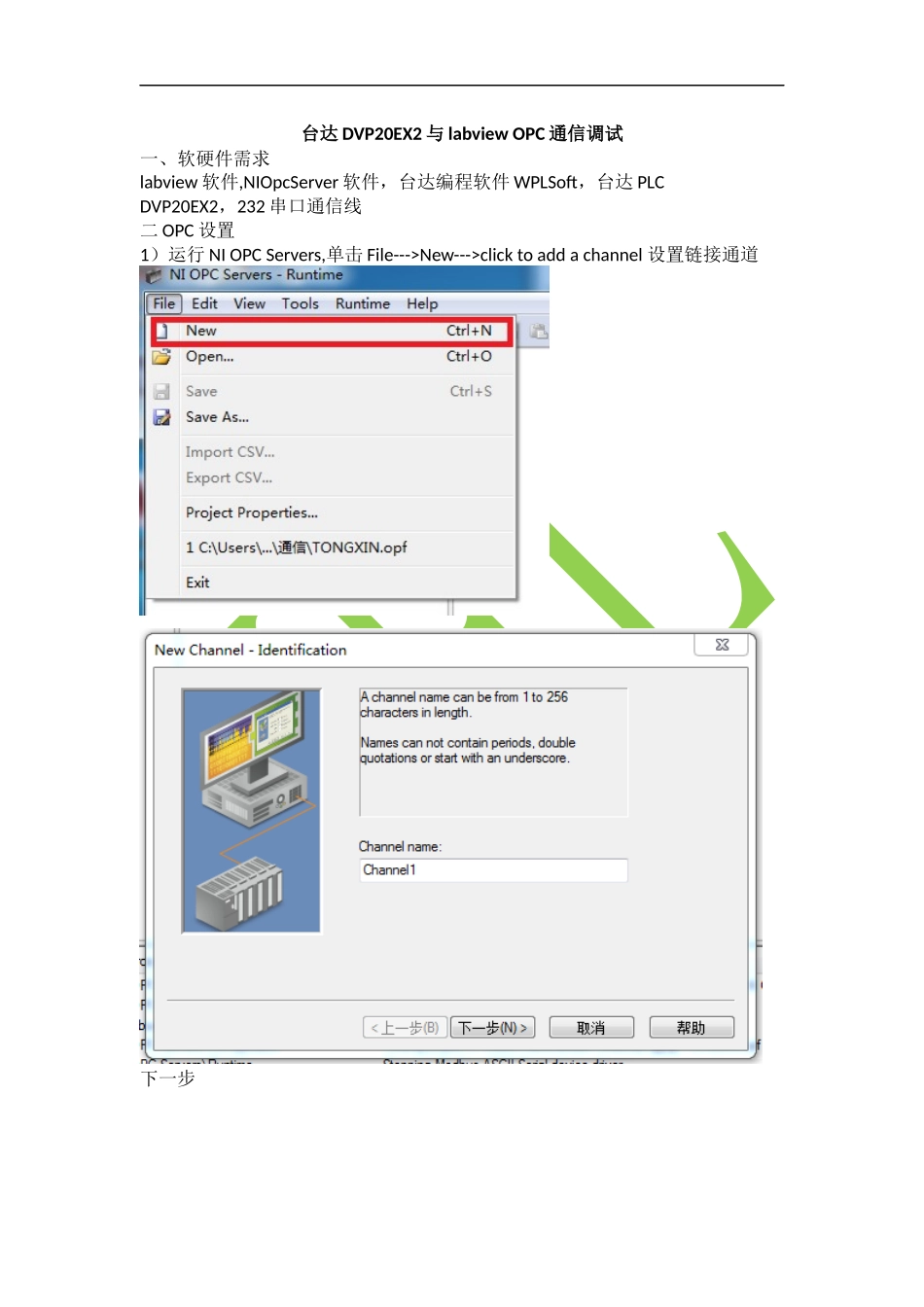

台达DVP20EX2与labviewOPC通信调试一、软硬件需求labview软件,NIOpcServer软件,台达编程软件WPLSoft,台达PLCDVP20EX2,232串口通信线二OPC设置1)运行NIOPCServers,单击File--->New--->clicktoaddachannel设置链接通道下一步驱动选择ModbusASCIISerial,下一步下一步物理媒介选择串口COMPort,根据实际情况设置串口号,波特率,数据位,奇偶校验,停止位,流控;然后一路下一步最后完成单击Clicktoaddadevice,添加设备全部默认下一步,点击下图位置添加变量本次调试用到M0,M1,Y0,Y1,变量设置如下图PLC的IO点的地址如下图,可在编程手册中查到设置完成后保存三、labview设置创建项目新建项目里我的电脑鼠标右键,创建IO服务器选择OPCClient如下图设置绑定变量根据OPC中建立的设备及变量名称找到所用变量,并全部添加然后便可以新建VI,将新建变量拖拽到后面板应用三测试程序
