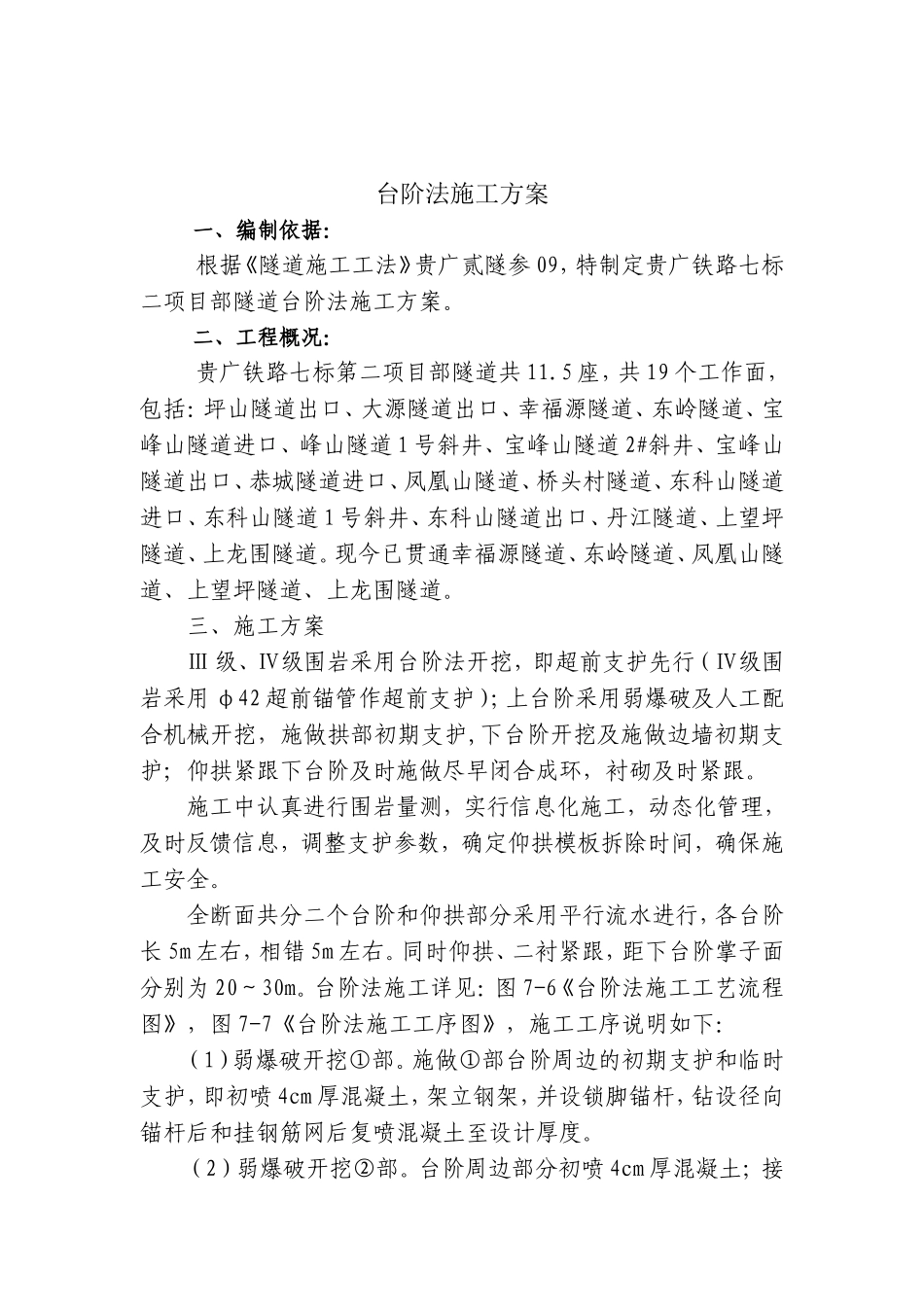

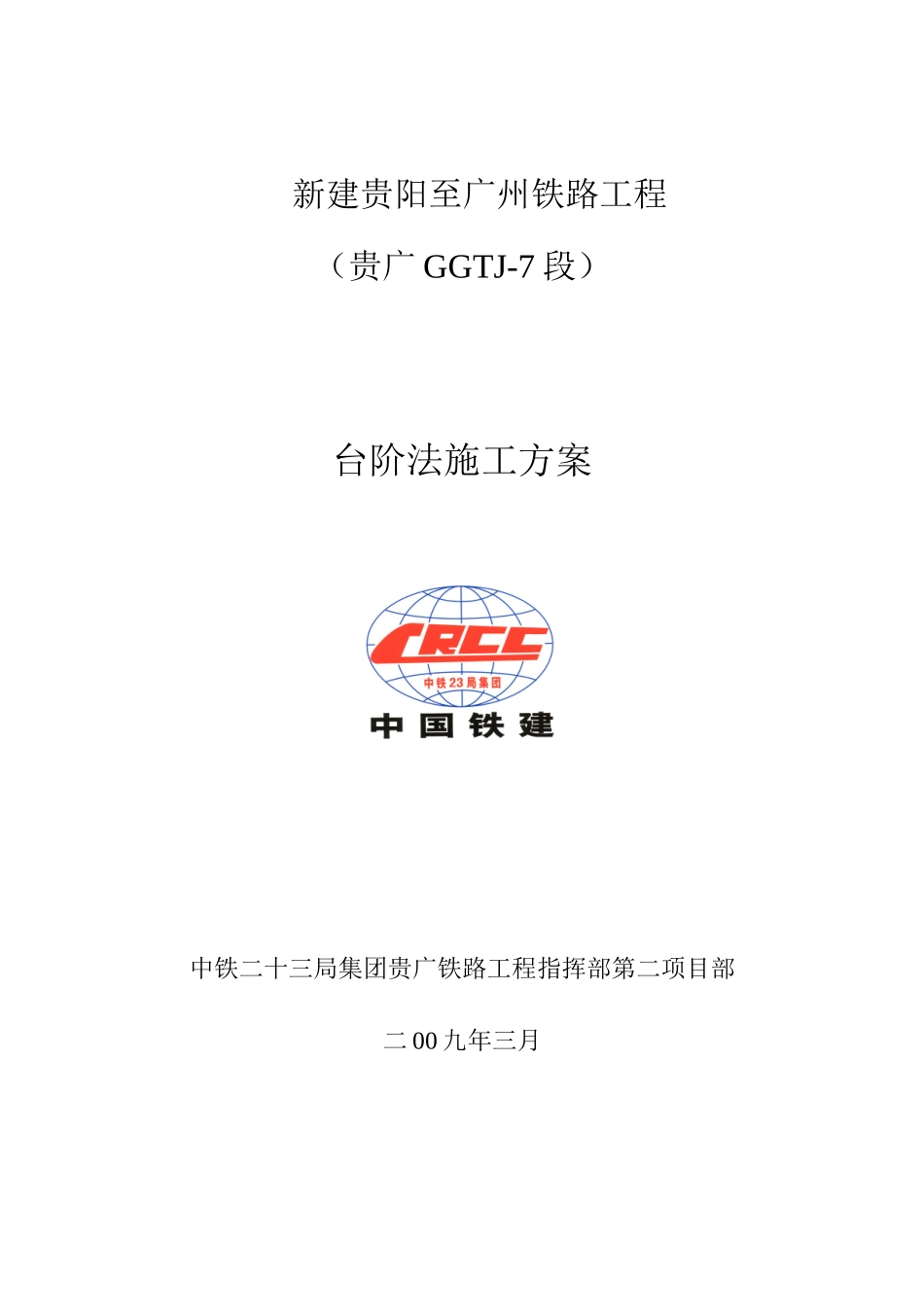

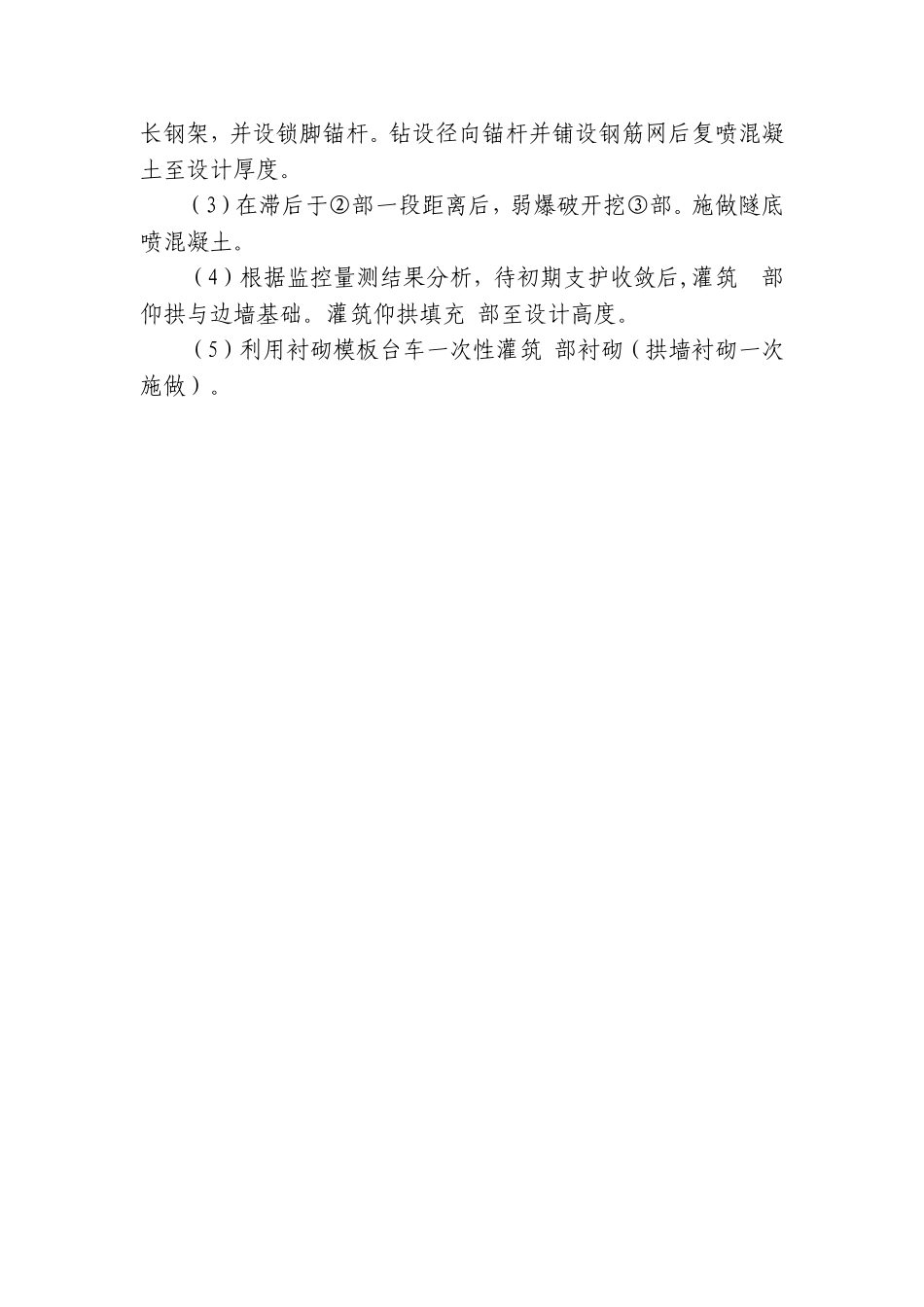

新建贵阳至广州铁路工程（贵广GGTJ-7段）台阶法施工方案中铁二十三局集团贵广铁路工程指挥部第二项目部二00九年三月台阶法施工方案一、编制依据：根据《隧道施工工法》贵广贰隧参09，特制定贵广铁路七标二项目部隧道台阶法施工方案。二、工程概况：贵广铁路七标第二项目部隧道共11.5座，共19个工作面，包括：坪山隧道出口、大源隧道出口、幸福源隧道、东岭隧道、宝峰山隧道进口、峰山隧道1号斜井、宝峰山隧道2#斜井、宝峰山隧道出口、恭城隧道进口、凤凰山隧道、桥头村隧道、东科山隧道进口、东科山隧道1号斜井、东科山隧道出口、丹江隧道、上望坪隧道、上龙围隧道。现今已贯通幸福源隧道、东岭隧道、凤凰山隧道、上望坪隧道、上龙围隧道。三、施工方案Ⅲ级、Ⅳ级围岩采用台阶法开挖，即超前支护先行（Ⅳ级围岩采用φ42超前锚管作超前支护）；上台阶采用弱爆破及人工配合机械开挖，施做拱部初期支护,下台阶开挖及施做边墙初期支护；仰拱紧跟下台阶及时施做尽早闭合成环，衬砌及时紧跟。施工中认真进行围岩量测，实行信息化施工，动态化管理，及时反馈信息，调整支护参数，确定仰拱模板拆除时间，确保施工安全。全断面共分二个台阶和仰拱部分采用平行流水进行，各台阶长5m左右，相错5m左右。同时仰拱、二衬紧跟，距下台阶掌子面分别为20～30m。台阶法施工详见：图7-6《台阶法施工工艺流程图》，图7-7《台阶法施工工序图》，施工工序说明如下：（1）弱爆破开挖①部。施做①部台阶周边的初期支护和临时支护，即初喷4cm厚混凝土，架立钢架，并设锁脚锚杆，钻设径向锚杆后和挂钢筋网后复喷混凝土至设计厚度。（2）弱爆破开挖②部。台阶周边部分初喷4cm厚混凝土；接长钢架，并设锁脚锚杆。钻设径向锚杆并铺设钢筋网后复喷混凝土至设计厚度。（3）在滞后于②部一段距离后，弱爆破开挖③部。施做隧底喷混凝土。（4）根据监控量测结果分析，待初期支护收敛后,灌筑部仰拱与边墙基础。灌筑仰拱填充部至设计高度。（5）利用衬砌模板台车一次性灌筑部衬砌（拱墙衬砌一次施做）。仰拱填充纵断面示意图平面示意图ⅦⅥⅤ拱墙二次衬砌ⅥⅤⅣ31仰拱ⅣⅡ31Ⅴ横断面示意图二次衬砌ⅣⅣⅥ3二次衬砌复合防水层初期支护预留变形量ⅡⅡ1Ⅳ系统径向锚杆Ⅶ图台阶法施工工艺流程图施工注意事项：（1）隧道施工坚持"弱爆破、短进尺、强支护、早封闭、勤量测"的原则。（2）工序变化处之钢架应设锁脚锚杆，以确保钢架基础稳定和下台阶安全，防止塌方。上下台阶高度可根据施工机具、人员等安排进行适当调整。（3）钢拱架之间纵向连接钢筋应及时施做并连接牢固。（4）开挖长度一般不宜超过14m，围岩条件变化时可酌情缩短或延长台阶长度，第3步开挖后，及时施做仰拱。（5）复合式衬砌段在施工时，须按有关规范及设计要求，进行监控量测，根据监控量测的结果进行分析，确定灌筑二次衬砌的时机及调整支护参数。四、质量要求：1、开挖作业应尽量减少对围岩扰动，保护围岩的自承能力。钻爆开挖应采用光面爆破技术，控制每循环进尺及一次同时起爆药量。2、隧道开挖断面尺寸应符合设计要求，开挖断面应以包括预留变形量在内的设计轮廓线为基准。3、开挖爆破作业不得危及支护结构、机械设备及人员的安全五、安全措施：1、爆破工作要根据批准的设计方案进行，每个爆破工地都要有专人负责放炮指挥和组织安全警戒工作。2、从事爆破工作的人员必须受过爆破·技术专门训练，熟悉超前支护上半断面开挖施作上半断面初期支护下断面开挖施作仰拱初期支护质量检查施作仰拱填充防水层、二次衬砌施作水沟电缆槽监控量测施作下半断面初期支护仰拱开挖爆破器材的性能、操作方法和安全规定。3、爆破材料必须符合标准和工地使用条件，每批爆破材料使用前必须进行有关性能试验。4、在起爆中，必须有专人计数响炮个数，若装炮和响炮数量不一致，应在最后一炮爆炸后20分钟方可进入检查，严禁在一次爆破中使用不同燃速的导火索。六、施工组织：1、人员配置：现场架子队长1人，技术主管1人，试验1人，质检1人，工班负责人2人，工人40人2、机械设备配置：挖掘机1台，装载机1台，自卸车3台，风枪30台。
