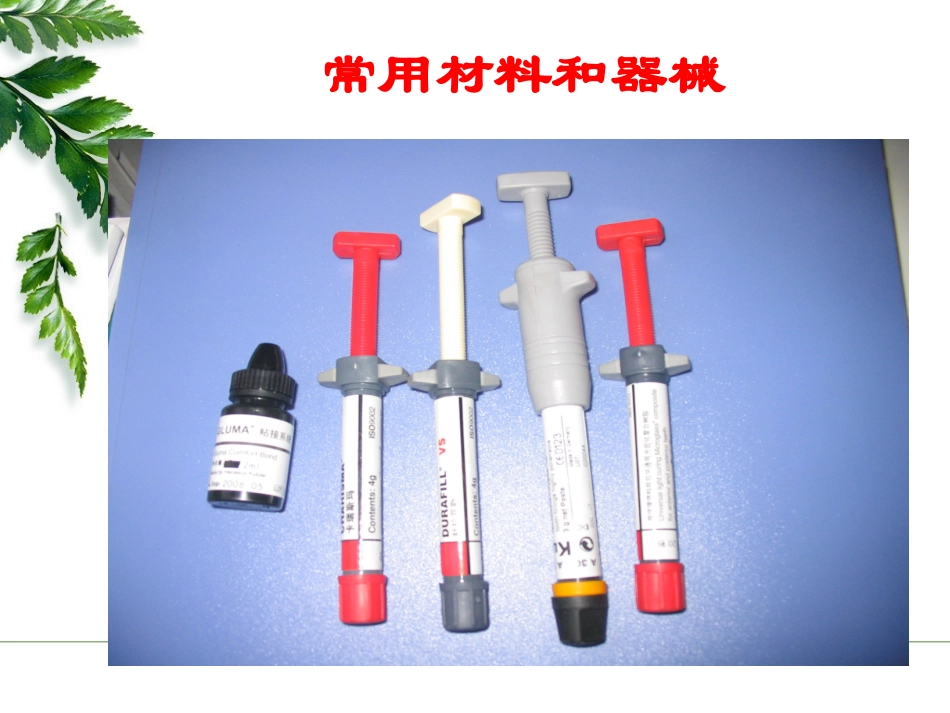

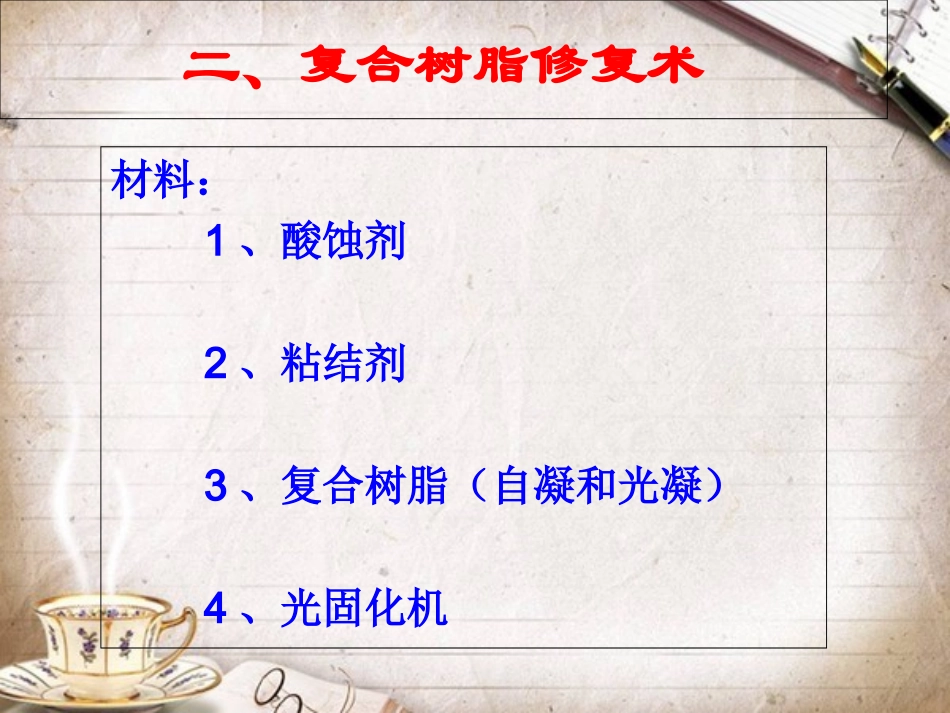

复合树脂二、复合树脂修复术材料：1、酸蚀剂2、粘结剂3、复合树脂（自凝和光凝）4、光固化机常用材料和器械各种抛光车针光固化机一、组成①树脂基质--双酚A双甲基丙烯酸缩水甘油酯(Bis-GMA),甲基丙烯酸甲酯(MMA)②无机填料--如石英,玻璃粉,瓷粉,水晶粉(氮化硅,硼酸铝锂)可提高抗压强度,硬度.因热膨胀系数各不同,无机填料必须经有机硅烷处理使热膨胀系数接近.③引发体系:引发剂：促使树脂正常聚合反应的进行.(氧化还原体系,混合型体系)稀释剂:减少树脂基质的粘度，交联、增韧、增塑，并提高分子量。交联剂:使线型分子--网状分子，提高抗压强度与硬度二.性能①抗压强度1300-2000Kg/cm2②硬度布氏30-50.③体积收缩：易产生微渗漏，应超充④不溶于唾液.⑤对牙髓刺激性.⑥色泽好用于前牙.⑦价格低廉,来源丰富,保存期短.⑧抗弯强度与抗冲强度低.三.复合树脂临床应用:①前牙用:色白,作Ⅲ类,Ⅳ类洞修复.后牙用:色黄,作V类洞修复.②固化方式:a.化学固化b.光固化:紫外光,可见光.c.热固化③剂型:粉液,双糊剂,单糊剂④无机填料粒度:传统,超微，混合型.3.光固化复合树脂修复:•固化深度2～3mm•深的充填体应分层固化•光固化时间40秒～60秒•光源应尽量接近修复体，从不同方向照射•最好采用斜向分层填入树脂•适应症：1前牙Ⅰ.Ⅲ.Ⅳ类洞的修复2前牙和后牙Ⅴ类洞的修复3后牙Ⅰ.Ⅱ类洞的修复，承受咬合力小者4形、色异常牙的美容修复5冠修复前的牙体充填6大面积龋坏的充填（辅助固位钉）变色牙修复•窝洞预备特点：1.洞形要求点、线角圆钝，倒凹呈圆弧形，以利材料充填和洞壁密合2.窝洞制备比银汞保守（可适当保留无机釉）3.Ⅰ、Ⅱ类洞应避免将洞缘置于咬合接触区4.洞缘应备成短斜面（增加接触面积）•制成短斜面的目的：①增加酸蚀的面积，且所暴露的釉柱末端能更有效地被酸蚀，形成更深的微凹，从而产生更强的釉质-树脂结合，增加修复体的固位，减少洞缘的微渗漏和变色②使复合树脂由厚变薄，逐渐过度到正常牙面，以获得更好的美观效果③减少树脂聚合收缩所致的釉质裂纹•复合树脂与牙体组织的粘接1.对釉质的黏结主要采用酸蚀技术，即通过酸蚀刻釉质表层，获得树脂修复体的微机械固位，从而增强复合树脂与釉质黏结强度的方法（1）酸蚀的作用1）去除表层玷污的釉质，起到机械性清洁作用2）增加釉质表面可湿性3）活化釉质表层4）增加牙的表面积和粗糙度釉质酸蚀有三种模式：a.釉柱中心脱矿为主b.釉柱周围脱矿为主c.釉柱和釉柱周围都脱矿无论那种方式都增加了黏结面积（2）酸蚀粘结机制：釉质经酸处理后，由光滑的表面变成具有高表面自由能的蜂窝状，粘结剂通过毛细作用渗入微孔中，形成树脂突，树脂突与釉质之间形成微机械嵌合。树脂突通过机械的扣锁或投锚式嵌合作用而增强釉质与树脂的粘结强度。（3）影响釉质酸蚀的因素:1)酸的种类和浓度：常使用37%～50%的磷酸2）酸蚀的时间：1分钟3）牙类型：乳牙、氟斑牙酸蚀时间长4）酸蚀面与釉柱方向的关系垂直时效果好5）酸蚀对牙的影响釉质经微酸处理一定时间后仅有轻度脱矿，且酸蚀后的牙面在口腔环境下可再矿化。故酸蚀对釉质无危害，不会因酸蚀而发生龋坏。但酸蚀牙本质可通过牙髓牙本质复合体激惹牙髓，因此对活髓牙牙本质酸蚀应慎重全蚀刻体系•同时能酸蚀釉质和牙本质的制剂，此酸蚀剂的浓度和应用时间既要使釉质形成足够深的微孔，又不能造成牙本质的脱矿。•常用酸蚀剂：10%的磷酸、2.5%硝酸和一些有机酸（4）釉质黏结剂多为不含无机填料或少量填料的低黏度树脂，如Bis-GMA及其改性物应用目的：A增强修复树脂与釉质的粘结强度B减少了釉质与修复树脂界面的孔隙C有效防止洞缘与修复体间出现缝隙而致的微渗漏2.牙本质黏结•黏结机制：黏结体系与牙本质形成的微机械扣锁作用•黏结体系的组成：处理剂、底胶和黏结剂组成•处理牙本质表面：为增进对牙本质的黏结,用处理剂处理牙本质表面，去除涂层（玷污层）,然后涂布底胶，最后涂布粘结剂。•涂层（污染层）：涂层是在切削牙体组织时所产生的热使有机质变性，变性的有机质和切削下来的牙质粉末与牙本质小管溢出液、唾液和细菌等掺和，在钻磨压力作用下使之贴附于洞壁形成。厚度为0.5～5微米，并可进...
