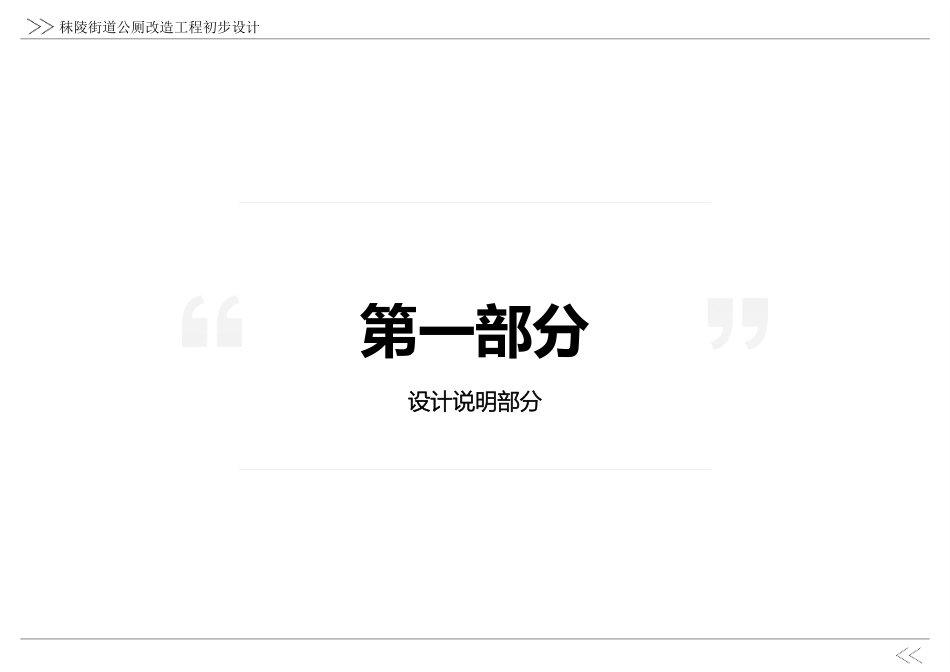

秣陵街道公厕改造工程初步设计秣陵街道公厕改造工程秣陵街道公厕改造工程初步设计初步设计秣陵街道公厕改造工程初步设计目录目录第一部分设计说明部分一工程概述二设计依据三建筑设计说明四结构设计说明无电气设计说明六给排水设计说明第二部分图纸部分●详图纸部分秣陵街道公厕改造工程初步设计第一部分设计说明部分秣陵街道公厕改造工程初步设计一、工程概述1.1概况1、项目名称：秣陵街道公厕改造工程2、承办单位：秣陵街道办事处3、建设性质：改建及新建4、建设地址：南京市江宁区秣陵街道1.2项目研究过程在承接本项目的设计任务后，我公司迅速抽调各专业骨干设计人员组成项目组，踏勘现场、收集资料，结合相关规划对项目所在地的经济、交通、工程及投资等方面进行认真分析研究，并充分论证项目的必要性和工程合理方案，根据《城市公共厕所设计标准》CJJ14-2016及其他国家规范，对项目范围内2座公厕进行了改造设计及东旺殷家岗新建公厕设计。1.3项目现状随着秣陵街道经济的发展，现状的公共厕所已无法满足群众使用需求，同时也无法满足新规范的标准要求，2座公厕（汇友九龙商业街公厕、殷巷农贸市场公厕）现状情况如下：1、汇友九龙商业街公厕建设年代久，厕所环境较差。无法满足群众方便和卫生的要求，让人不愿进入，厕位间没有设置挡板，全部裸露，毫无私密性。2、汇友九龙商业街公厕没有设置无障碍设施，急需按照新标准增加无障碍设施，为有需要的人提供方便。3、汇友九龙商业街公厕基础配套实施薄弱，设施简陋，公厕洗手池破损，水龙头无法出水、缺乏纸篓等设施。4、外立面陈旧，不美观。部分公厕建设年代久远，近几年也未进行翻新，外立面陈旧，甚至出现破损。5、公厕都采用手动冲洗设备，也没有电子呼救器等设施，智能化水平低。6、管理不到位，汇友九龙商业街公厕虽有管理间和工具间，但处于无人管理状态，厕所卫生不能及时清理，甚至出现公厕设施被盗现象。7、殷巷农贸市场公厕设施较新，但现有厕位数量无法满足周边人员使用需求。尤其男厕位数量不能满足使用需求，甚至出现男士如厕需要等待的反常现象。设计说明部分秣陵街道公厕改造工程初步设计二、设计依据1.1政策文件及可研批复（1）《市政府办公厅转发市城管局关于南京市城市公厕革命实施方案的通知》宁政办发[2017]33号（2）《南京市城市公厕革命实施方案》南京市城市管理局（3）《关于开展公厕方案审查工作的通知》宁城管字[2017]62号1.2设计规范及标准（1）《城市公共厕所设计标准》（CJJ14-2016）（2）《城市公共厕所卫生标准》（GB/TI7217-1998）（3）《城市公共设施规划规范》（GB50442-2008）（4）《城市环境卫生设施规划规范》（GB50337-2003）（5）《环境卫生设施设置标准》（CJJ27-2012）（6）《建筑工程建筑面积.算规范》（GB/T50353-2013）（7）《公共建筑节能设计标准》（GB50189-2015）（8）《建筑给水排水设计规范》（GB50015-2003）2009年版（9）《建筑设计防火规范》（GB50016-2014）（10）《消防给水及消火栓系统技术规范》（GB50974-2014）（11）《建筑灭火器配置设计规范》（GB50140-2005）（12）《节水型生活用水器具》（CJ164-2014）（13）《环境卫生图形符号标准》（CJJ/T125-2008）（14）《无障碍设计规范》（GB50763-2012）（15）《室外给水设计规范》（GB50013-2006）（16）《室外排水设计规范》（GB50014-2006）（2016年版）（17）《恶臭污染物排放标准》（GB14554-1993）（18）《建筑结构可靠度设计统一标准》（GB50068-2001）（19）《建筑结构荷载规范》（GB50009-2012）（20）《给水排水工程构筑物结构设计规范》（GB50069-2002）（21）《给水排水工程管道结构设计规范》（GB50332-2002）（22）《建筑抗震设计规范》（GB50011-2010）（23）《钢结构设计规范》（GB50017-2003）（24）《室外给水排水和燃气热力工程抗震设计规范》（GB50032-2003）（25）《建筑地基基础设计规范》（GB50007-2011）（26）《混凝土结构设计规范》（GB50010-2010）（27）《砌体结构设计规范》（GB50003-2011）（28）《混凝土碱含量限值标准》（CECS53:93）（29）《混凝土外加剂应用技术规范》（GB50119-2...
