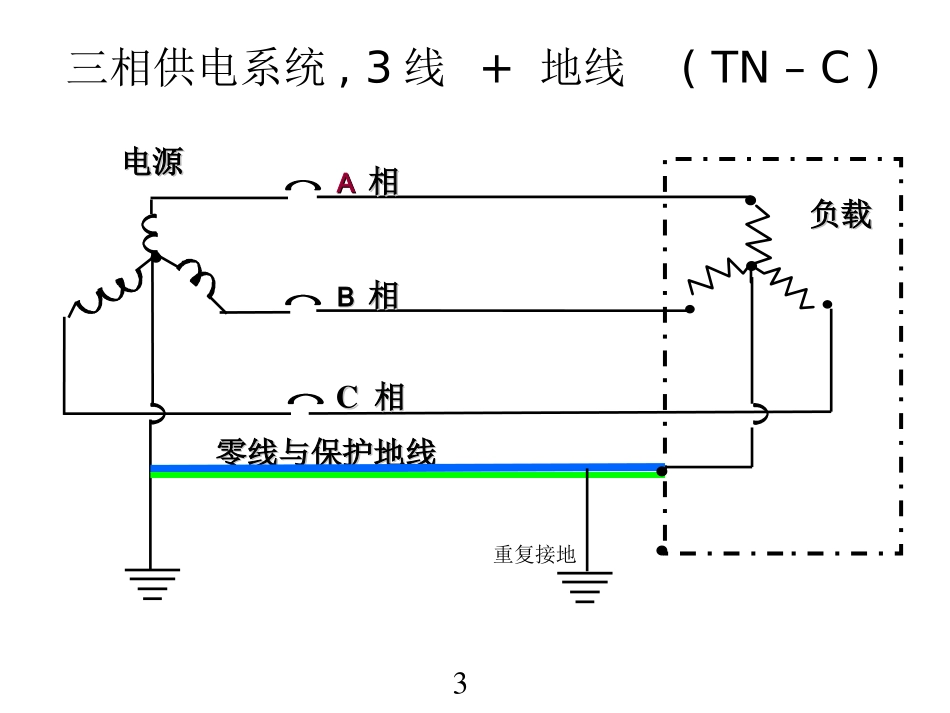

1供电系统和UPS接地与接零2供电种类TN系统:TN低压供电系统中电源的中性点直接接地,负载设备的外露导电部分(金屬外殼)通过保护导体与该接地点连接。其中〝T〞表示一点直接接地,〝N〞表示与低压系统的接地点有直接的电气连接。根据中性导体与保护导体(保护接地)连接方式的不同,TN系统又分为以下三种形式:TN-C系统、TN-S系统、TN-C-S系统。TN-C系统:在TN-C系统系统中,中性导体和保护导体的功能合在一根导体上。采用TN-C系统时应滿足以下要求:(如图2–3a)1)电源侧中性点必须直接良好、接地,工作接地电阻应符合规定要求。2)按规定將零线重复接地；3)不允許其中任一设备再采用保护接地；4)零线上不得安裝开关和熔断器5)选择零线导体截面积时,除要求考虑机械強度外,还必须保证在电路发生短路故障保护时能实现保护电器动作的水平；6)所有电气设备的保护接零线应以並联方式接到零干线上,不允许相互串联。3三相供电系统,3线+地线(TN–C)电源电源AA相相BB相相CC相相零线与保护地线零线与保护地线负载负载重复接地4三相供电系统,3线+地线(TN–C)供电設备供电线路用电設备重复接地e1e4e3e2e5L1L2L3PEN图2-3a5供电种类TN-S系统:在TN-S系统中,中性导体和保护导体严格分开。(如图2-3b)采用TN-S系统时应滿足以下要求:1)S-将中性导体N与保护导体PE严格区分开来。2)PE保护线上不裝设开关和熔断器；3)使用漏电保护器时,PE线不经过漏电保护器；4)系统正常运行时,PE线中没有电流,专用保护线PE中途也不允许断线或裝置开关；5)居民小区供电容量大于30A时,一律采用TN-S三相五线制供电系统,并且要平衡分配各相负载。零线及保护零线的截面积不得小于相线截面积的1/26三相供电系统,4线+地线(TN–S)电源电源AA相相BB相相CC相相零线零线地线地线负载负载7三相供电系统,4线+地线(TN–S)供电設备用电設备供电线路L1L2L3NPEe1e2e3图2–3b8供电种类TN-C-S系统:在TN-C-S系统中,一部分中性导体和保护导体的功能合在一起,另一部份中性导体则和保护导体分开，如图2–3c所示。采用TN-C-S系统时应滿足以下要求:1)TN-C系统在前段,TN-S系统在后段；2)用于PE线,N线的分线端子排要使用性能良好的金屬銅导体；3)PE线必须重复接地,并且在任何情况下都不要进入漏电保护开关；4)当中性线与保护线从某处(一般为进户处)分开后,不能再合并；5)中性线的绝缘要求与相线相同；6)除了总配电箱,其他各处均不得将N线和PE线相连,不得用大地秉作PE线。PE线和工作零线不能交叉使用,特别是装有漏电保护开关的用电设备更是如此,否则漏电保护开关拒绝合闸。9三相供电系统,3线+地线(TN–C–S)电源电源PENPEN负载负载GGNN用户侧用户侧市电侧市电侧10三相供电系统,3线+地线(TN-C-S)供电設备用电設备供电线路L1L2L3NPEe1e2图2–3CPENPEN总配电柜(箱)11供电种类TT系统:TT低压供电系统有一点直接接地，设备外露导电部分的接地与电源系统接地在电气上无关联,也称为保护接地。如图2–2所示。第一个字母“T“表示电源系统中的一点直接接地;第二个字母“T“表示設备外露导电部份的接地与电源系统的接地在电气上无关联。在TT低压供电系统中,一般将设备的金屬外殼接地,与系统的中性点接地不相关联。当电气设备的绝缘损坏时,如果其外殼未接地,则外殼上就帶有相电压,人体与之触碰就很危险。如果实行保护接地,就可以使绝大部分电流通过接地流散。因为人体电阻与接地电阻是並联的,而且人体电阻远大于接地电阻,所以通过人体的电流就很小。12三相供电系统,4线(TT)供电設备供电线路L1L2L3N图2–2用电設备设备外露导电部分接地点13三相供电系统,4线(TT)电源电源AA相相BB相相CC相相零线零线设备外壳接地设备外壳接地负载负载14供电种类IT系统:第一个字母“I“表示电源端所有帶电部分不接地或一点通过阻抗接地;第二个字母“T“表示設备外露导电部份的接地与电源系统的接地(元論是否接地)在电气上无关联。IT低压供电系统在供电距离不太长时,供电可靠性高,安全性好,一般用于不允许停电或要求严格且連续供电场所,如医院手术室、地下礦井等。这种供电方式不适宜在建筑工地上便用。IT低压供电系统的任何帶电部份(包括中性点)严禁直接接地,电源系统对地应保持良好的绝缘。正常情...
