管网工程清淤及修复VIP免费

管网工程清淤及修复_第1页
1/40
管网工程清淤及修复_第2页
2/40
管网工程清淤及修复_第3页
3/40

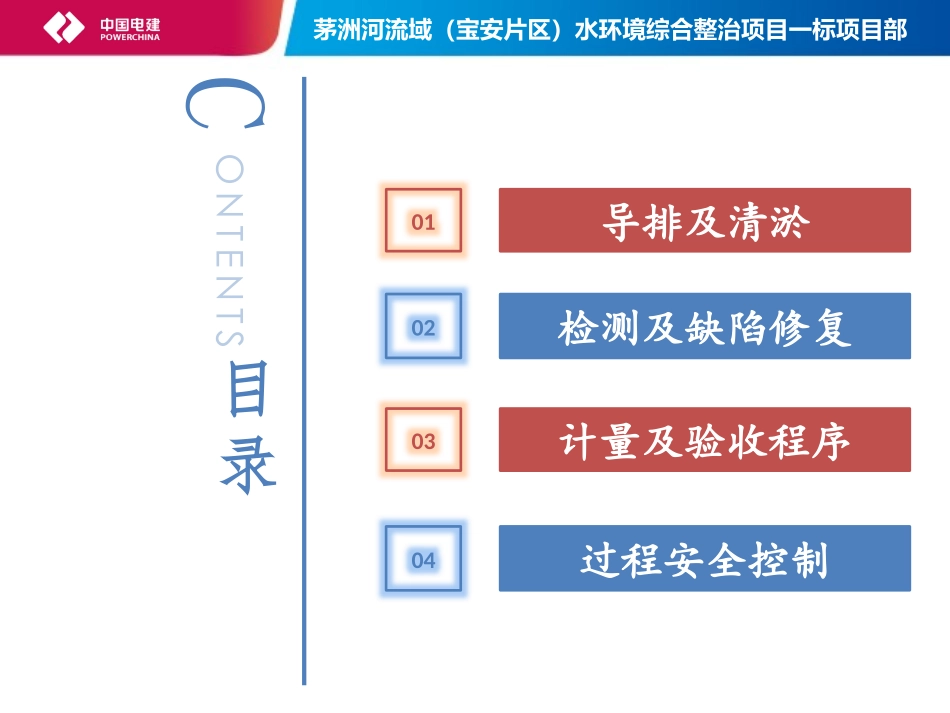

浅谈管网工程清淤及修复施工茅洲河:娄晓康02检测及缺陷修复01导排及清淤C目录ONTENTS茅洲河流域(宝安片区)水环境综合整治项目一标项目部03计量及验收程序04过程安全控制中国水利水电第七工程局有限公司南方分公司分级管网梳理一级主干管网二级次干管网三级支管网施工流程图茅洲河流域(宝安片区)水环境综合整治项目一标项目部前期勘测制定方案上、下游封堵气体检测抽排水上游导流、施工段抽排清淤管壁清垢、冲洗,CCTV检测交通疏解无需修复上报修复方案验收、移交修复中国水利水电第七工程局有限公司南方分公司管网勘查QV勘查CCTV勘查测量井内勘查导排及清淤1、《城镇排水管道非开挖修复更新工程技术规程》CJJT210-20142、《城镇排水管道检测与评估技术规程》CJJ181-20123、《给水排水管道工程施工及验收规范》GB50268-20084、城镇给水管道非开挖修复更新工程技术规程CJJT244-20165、深圳市市政维修工程消耗量定额2017-20077、城市排水管维护安全技术规程CJJ6-2009等6、广东省城镇排水管道非开挖修复定额_2016规范、规程茅洲河流域(宝安片区)水环境综合整治项目一标项目部一、导排及清淤茅洲河流域(宝安片区)水环境综合整治项目一标项目部一、导排及清淤茅洲河流域(宝安片区)水环境综合整治项目一标项目部1、前期调查调查的必要性:1、是否需要清淤;2、清淤管段;3、确定施工方案。一、调查过程其实就是一个确定导排清淤施工方案的过程。主要项目包括:1、设计图纸(竣工图)管道走向上游汇水情况和下游接入情况、管径决定封堵方式、气囊大小。2、流水和水位情况(纵断面图)抽污设备的配备、导排措施。3、淤积情况;检查井和管道清淤方式。4、接入支管情况;是否封堵。5、附近环境。交通疏解、工作面的布置。其他如:井盖处高程、有无井、井盖是否破损能否打开和流速等茅洲河流域(宝安片区)水环境综合整治项目一标项目部导排及清淤调查图表茅洲河流域(宝安片区)水环境综合整治项目一标项目部一、导排及清淤茅洲河流域(宝安片区)水环境综合整治项目一标项目部2、封堵及导排①、封堵比较常见的是气囊封堵②、上游水流较小时且井内水位较低可采用沙袋封堵。③、砌砖封堵一般配合气囊使用,作为安全保障。一、导排及清淤茅洲河流域(宝安片区)水环境综合整治项目一标项目部2、封堵及导排导排要根据施工长度和上游来水量配备抽污泵功率和管道大小常见的是液压泵,一般的潜水泵对污水管道作用不大,导流长度较长时泵功率适当加大、导流管径增大。导流长度可根据现场定。管径/封堵方式气囊/气压(MPa)砖墙300-600适用/0.06水头高24墙800-1200辅助/0.08适用37墙1200以上配合/0.09适用80墙+钢板+顶丝封堵茅洲河流域(宝安片区)水环境综合整治项目一标项目部一、导排及清淤茅洲河流域(宝安片区)水环境综合整治项目一标项目部3、清淤井内污水抽排后,淤泥及杂物渐露,视情况定清淤方式。①、一般污泥和泥沙直接高压水+抽污车或污泥泵。②、较大生活垃圾、块状物等采用人工清理+卷扬机吊出。井内或管道情况复杂,如有些为假井或管道被封死,根据现场情况及时制定清淤方案。二、检测及修复茅洲河流域(宝安片区)水环境综合整治项目一标项目部二、检测及修复茅洲河流域(宝安片区)水环境综合整治项目一标项目部1、QV检测管道潜望镜管道潜望镜对于直线段的管道,其检测距离最远可达百米,由于操作方便、检测迅速,是管道检测的最基本的手段。操作人员通过操作主控制带上的按键来控制摄像头焦距、灯光亮度等,并通过扭动伸缩控制杆调整摄像镜头方向;QV具有比CCTV更高的检查效率与安全性。二、检测及修复茅洲河流域(宝安片区)水环境综合整治项目一标项目部2、CCTV检测使用鱼眼镜头并结合“涵管全景检测视频分析软件”可生成涵管内壁的全景图像,更加精细、可量化(测量管径、裂缝宽度等)的分析和判读。导排及清淤常见非开挖分类非开挖技术管道铺设管道更换管道修复管道清淤顶管法盾构法夯管法定向钻法吃管法爆管法裂管法原位固化法折叠内衬喷涂法螺旋缠绕局部修复新建管道原状翻建缺陷较小时采用仅疏通无缺陷茅洲河流域(宝安片区)水环境综合整治项目一标项目部修复...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

管网工程清淤及修复
