广域网技术及方案设计VIP免费

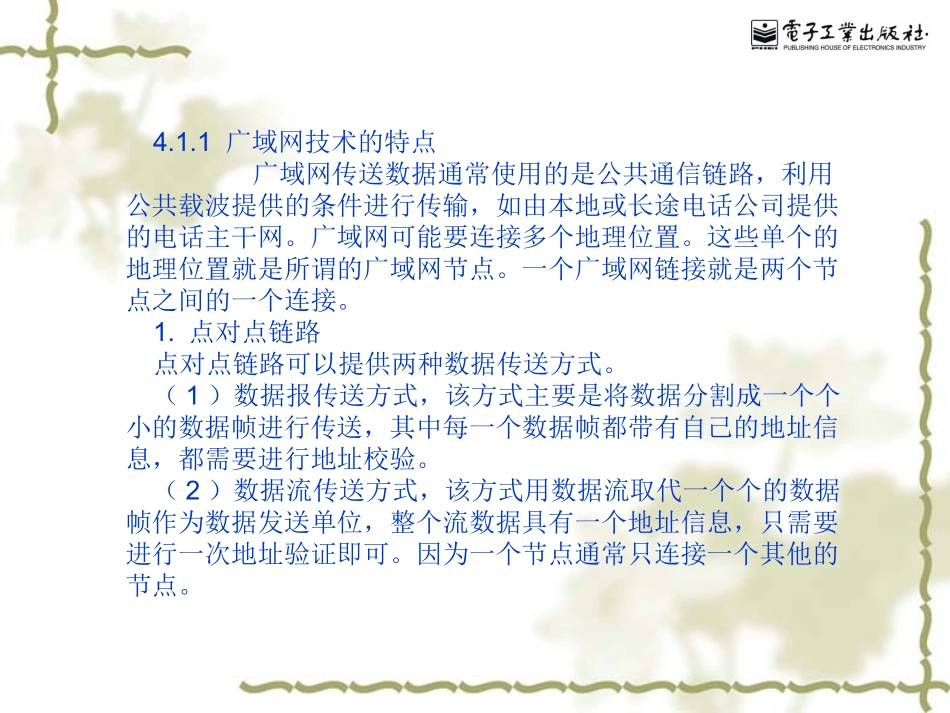

第4章广域网技术及方案设计4.1广域网概述广域网（WideAreaNetwork，WAN）是一种跨地区的数据通讯网络，使用电信运营商提供的设备作为信息传输平台。广域网必须按照一定的网络体系结构和相应的协议进行组织,以实现不同系统的互连和相互协同工作。图4.1列出了一些经常使用的广域网技术同OSI参考模型之间的对应关系。4.1.1广域网技术的特点广域网传送数据通常使用的是公共通信链路，利用公共载波提供的条件进行传输，如由本地或长途电话公司提供的电话主干网。广域网可能要连接多个地理位置。这些单个的地理位置就是所谓的广域网节点。一个广域网链接就是两个节点之间的一个连接。1.点对点链路点对点链路可以提供两种数据传送方式。（1）数据报传送方式，该方式主要是将数据分割成一个个小的数据帧进行传送，其中每一个数据帧都带有自己的地址信息，都需要进行地址校验。（2）数据流传送方式，该方式用数据流取代一个个的数据帧作为数据发送单位，整个流数据具有一个地址信息，只需要进行一次地址验证即可。因为一个节点通常只连接一个其他的节点。2.电路交换技术电路交换是广域网所使用的一种交换方式。3.包交换技术包交换主要采用统计复用技术在多台设备之间实现电路共享。4.虚电路技术电路交换也可以提供数据报和数据流两种传送方式。4.1.2广域网所利用的传输资源组建广域网可利用的传输资源主要有：1.公共电话交换网公共电话交换网（PublicSwitchedTelephoneNetwork，PSTN）就是大多数家庭使用的典型的电话网络。2.T介质网络术语“专用线路”是一种通过公用电信介质建立起的永久性专用连接，并且向用户收取基本月租费的线路。当提到数字数据网络（DigitalDateNetwork,DDN）时，通常指的都是T1、部分T1或T3线路，统称为T介质。图4.2T1载波帧结构3.同步光纤网络同步光纤网络（SynchronousOpticalNetwork,SONET）利用光纤的复用技术。4.无线载波技术作为有线接入的补充，无线接入技术在不便于有线接入的地区，用无线通信设备把用户接入市话交换网，统称为无线接入系统。（1）卫星通信网络（2）微波专线4.1.3广域网技术1.X.25X.25协议采用的是60年代和70年代开发的包交换技术，提供了点对点的面向连接的通信。X.25协议主要定义了数据是如何从计算机等数据终端设备(DataTerminalEquipment，DTE)发送到包交换机或访问设备等数据电路端接设备(DataCircuitEqiupment，DCE)的。X.25通信使用下列设备来完成（1）DTE（2）DCE（3）包拆装器图4.3X.25网络2.帧中继3.综合业务数字网综合业务数字网（IntegratedServicesDigitalNetwork，ISDN）是国际电信联盟（InternationalTelecommunicationsUnion，ITU）为了在数字线路上传输数据而开发的一种国际标准。图4.5连接到ISDNPRIISDN设备有两种速率：基本速率接口(BRI)和基群速率接口(PRI)。4.ATM异步传输模式(AsynchronousTransferMode，ATM)是新一代数据传输与分组交换技术，在LAN环境中使用ATM，可以改善普通LAN技术支持的通信业务的服务质量(QoS)。ATM的主要技术特点有：(1)ATM是一种面向连接的技术，数据传输单元长度短小而固定。(2)各类信息均采用信元为单位进行传送，ATM能够支持多媒体通信。(3)以统计时分多路复用方式动态的分配网络，网络传输延迟小，适应实时通信的要求。(4)没有链路对链路的纠错与流量控制，协议简单，数据交换率高。5.数字用户线路xDSL是各种类型DSL(DigitalSubscribeLine)数字用户线路的总称。xDSL是一种新的传输技术，在现有电话线路上采用较高的频率及相应调制技术，来获得高传输速率(理论值可达到52Mbit/s)。图4.6通过计算机上的DSL适配器进行连接6.光纤同轴混合网光纤同轴混合网（HybirdFiber/CoaxialCable，HFC）的概念是At&T在1994年提出的。采用光缆将信号从有线电视的前端传送到服务小区，用光接收机将光信号转换称电信号后，再用同轴电缆将其传送到用户家中。7.SMDS交换式多兆位数据服务（SDMS）是基于数据报的高速分组交换WAN技术，主要用于公用数据网络的通信。SMDS接口叫做分布队列双总线(DQDB)，SMDS总线通常使用T载波线路，可以采用光纤介质或铜介质。图4.7SMDSWAN4.1.4广域网设备和网络传输协议在广域网...
