CAD操作题目

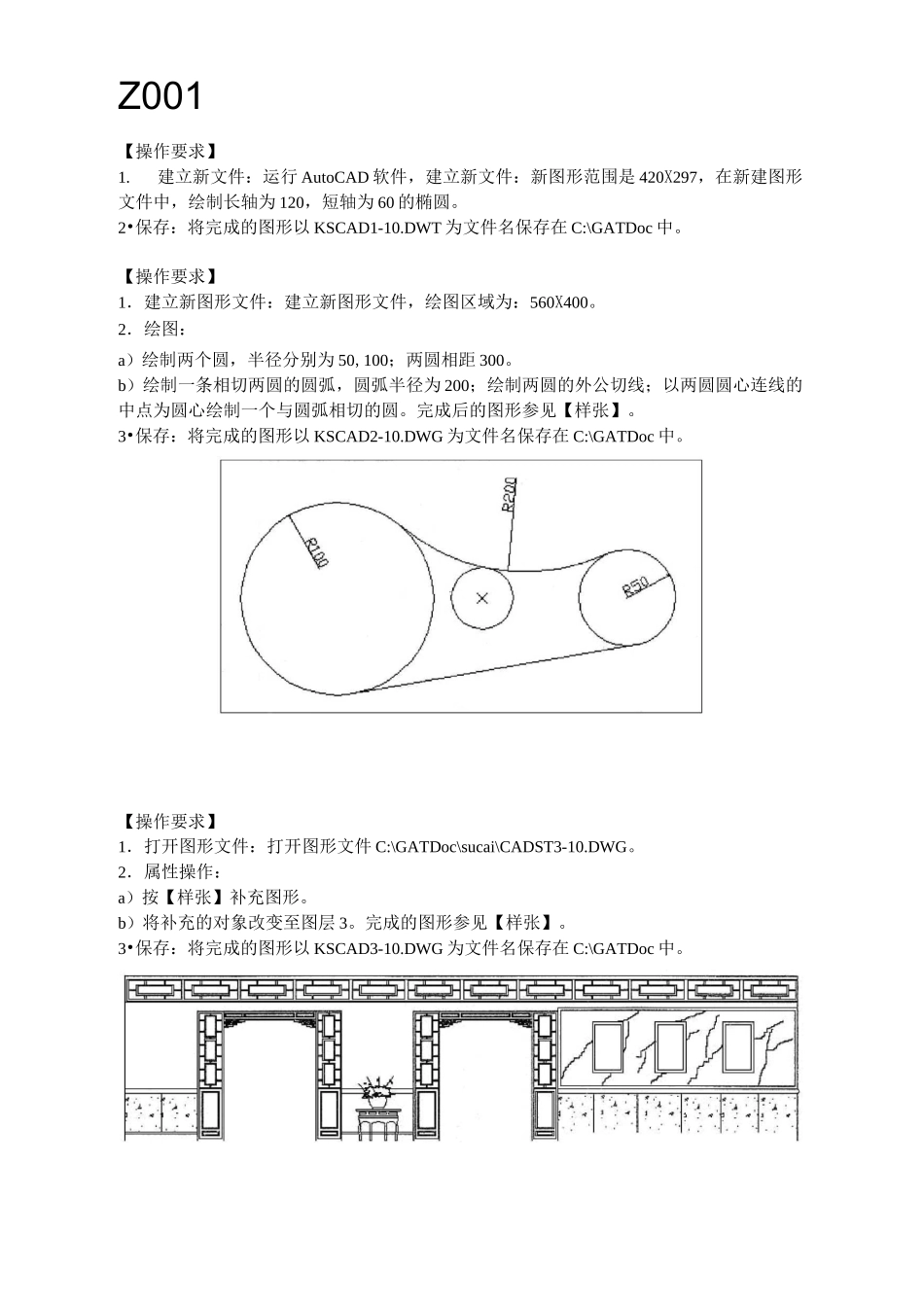

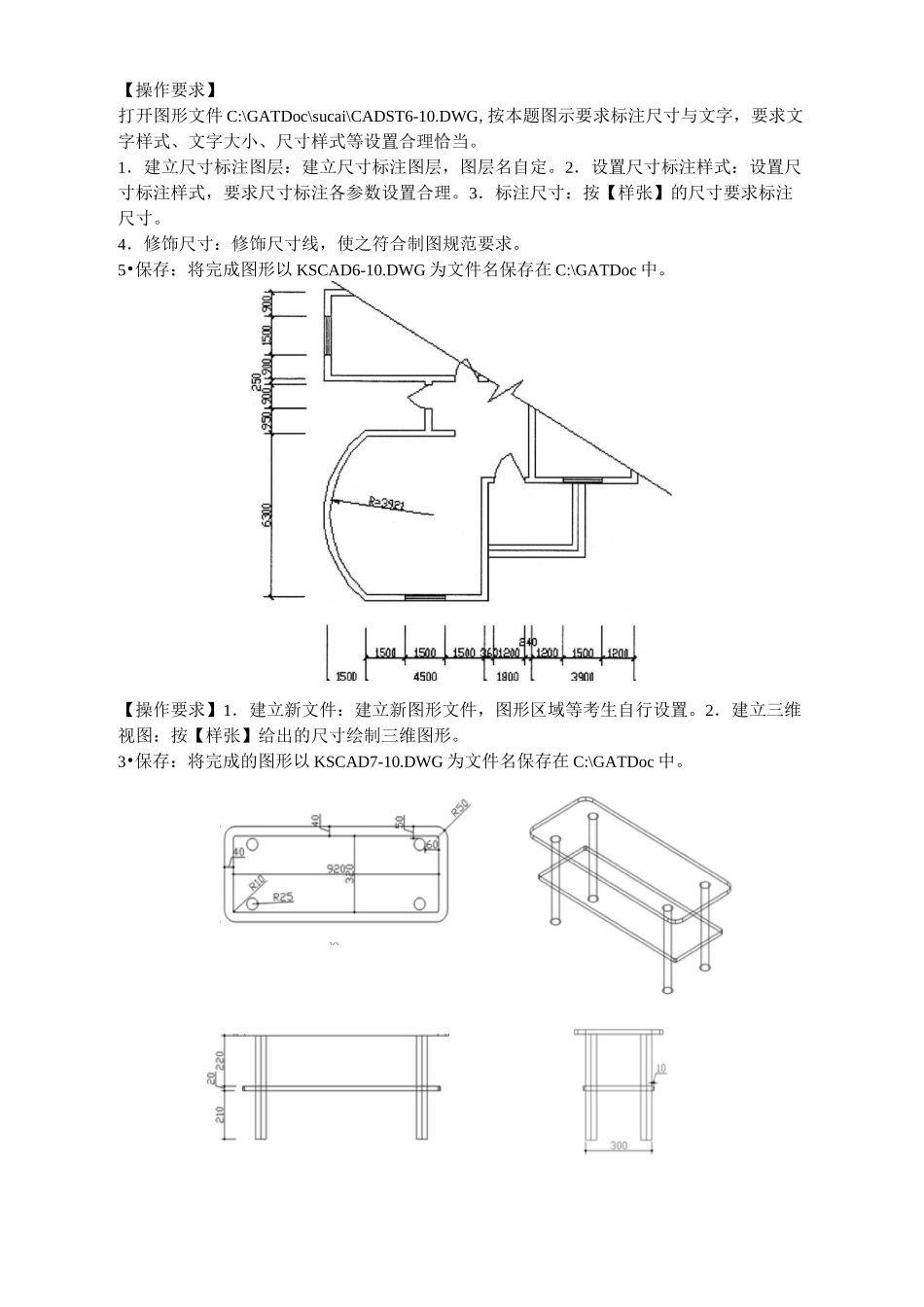

Z001【操作要求】1.建立新文件：运行 AutoCAD 软件，建立新文件：新图形范围是 420X297，在新建图形文件中，绘制长轴为 120，短轴为 60 的椭圆。2•保存：将完成的图形以 KSCAD1-10.DWT 为文件名保存在 C:\GATDoc 中。【操作要求】1．建立新图形文件：建立新图形文件，绘图区域为：560X400。2．绘图：a）绘制两个圆，半径分别为 50,100；两圆相距 300。b）绘制一条相切两圆的圆弧，圆弧半径为 200；绘制两圆的外公切线；以两圆圆心连线的中点为圆心绘制一个与圆弧相切的圆。完成后的图形参见【样张】。3•保存：将完成的图形以 KSCAD2-10.DWG 为文件名保存在 C:\GATDoc 中。【操作要求】1．打开图形文件：打开图形文件 C:\GATDoc\sucai\CADST3-10.DWG。2．属性操作：a）按【样张】补充图形。b）将补充的对象改变至图层 3。完成的图形参见【样张】。3•保存：将完成的图形以 KSCAD3-10.DWG 为文件名保存在 C:\GATDoc 中。【操作要求】1．打开图形：打开图形文件 C:\GATDoc\sucai\CADST4-10.DWG。2．编辑图形：【操作要求】打开图形文件 C:\GATDoc\sucai\CADST6-10.DWG,按本题图示要求标注尺寸与文字，要求文字样式、文字大小、尺寸样式等设置合理恰当。1．建立尺寸标注图层：建立尺寸标注图层，图层名自定。2．设置尺寸标注样式：设置尺寸标注样式，要求尺寸标注各参数设置合理。3．标注尺寸：按【样张】的尺寸要求标注尺寸。4．修饰尺寸：修饰尺寸线，使之符合制图规范要求。5•保存：将完成图形以 KSCAD6-10.DWG 为文件名保存在 C:\GATDoc 中。【操作要求】1．建立新文件：建立新图形文件，图形区域等考生自行设置。2．建立三维视图：按【样张】给出的尺寸绘制三维图形。3•保存：将完成的图形以 KSCAD7-10.DWG 为文件名保存在 C:\GATDoc 中。]Q【操作要求】1．打开图形文件：打开图形文件 C:\GATDoc\sucai\CADST8-10.DWG。2．修改图形：参照【样张】JOB10000a）调整图形中的文字，使之符合制图要求。b）调整图形中的尺寸标注。c）修改图形中的图层属性。d）调整图形的布置，使之合理。3•保存：将完成的图形以 KSCAD8-10.DWG 为文件名保存在 C:\GATDoc 中。002【操作要求】1. 建立新文件：运行 AutoCAD 软件，建立新模板文件，模板的图形范围是 4200X2900,设置单位为 Meters，长度、角度单位精确度为小数点后 3 位。2. 保存：将完成的模板图形以 KSCAD1-5.DWT 为文件名保存在 C:\GATDoc 中。...
