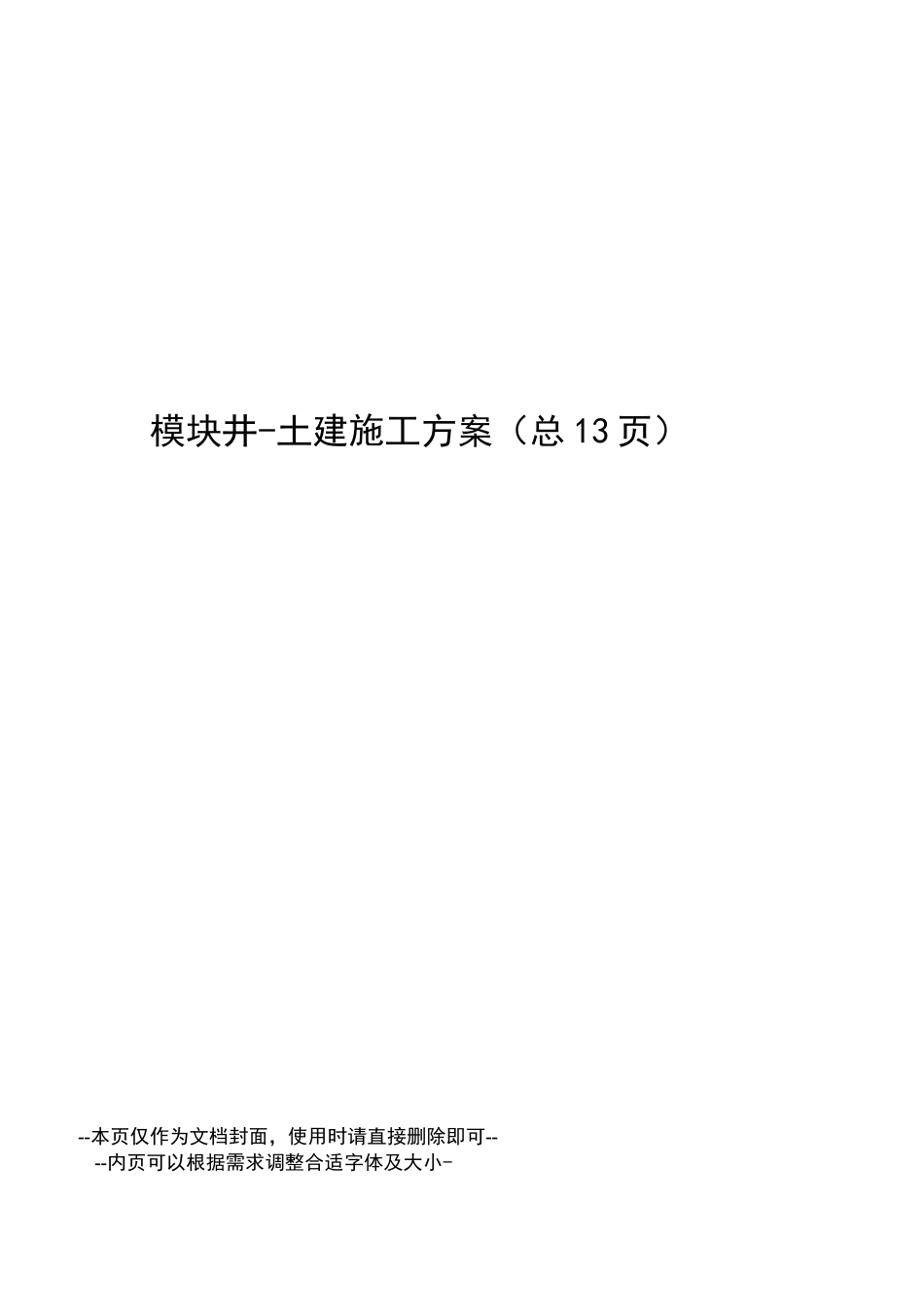

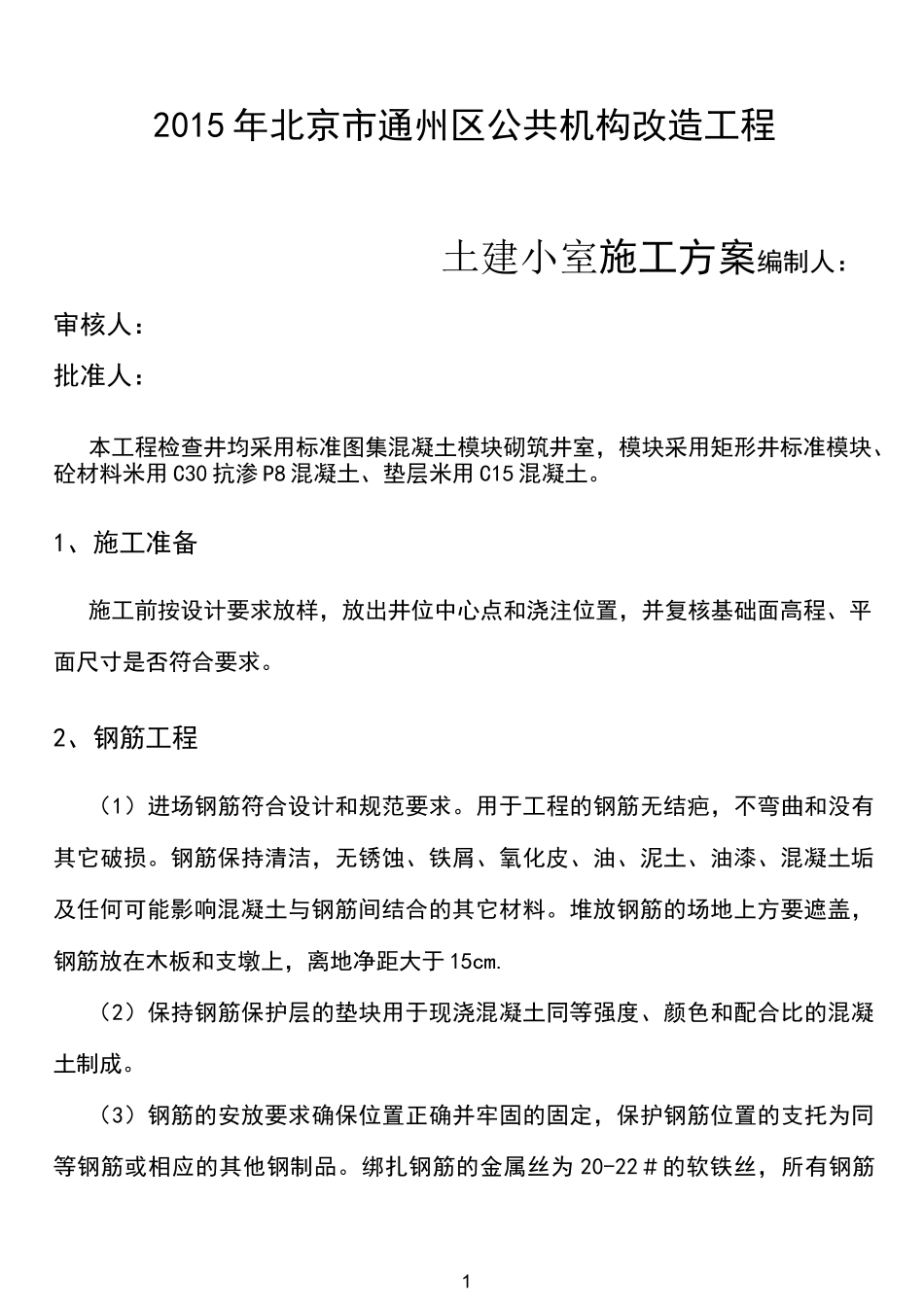

模块井-土建施工方案（总 13 页）--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小-12015 年北京市通州区公共机构改造工程土建小室施工方案编制人：审核人：批准人：本工程检查井均采用标准图集混凝土模块砌筑井室，模块采用矩形井标准模块、砼材料米用 C30 抗渗 P8 混凝土、垫层米用 C15 混凝土。1、施工准备施工前按设计要求放样，放出井位中心点和浇注位置，并复核基础面高程、平面尺寸是否符合要求。2、钢筋工程（1）进场钢筋符合设计和规范要求。用于工程的钢筋无结疤，不弯曲和没有其它破损。钢筋保持清洁，无锈蚀、铁屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料。堆放钢筋的场地上方要遮盖，钢筋放在木板和支墩上，离地净距大于 15cm.（2）保持钢筋保护层的垫块用于现浇混凝土同等强度、颜色和配合比的混凝土制成。（3）钢筋的安放要求确保位置正确并牢固的固定，保护钢筋位置的支托为同等钢筋或相应的其他钢制品。绑扎钢筋的金属丝为 20-22＃的软铁丝，所有钢筋2的交叉处均用软铁丝扎牢，其端头弯入混凝土中。（4）施工中先将直钢筋切割到要求的长度，由经验丰富的钢筋工进行冷弯。严格按照施工规范的相关规定进行钢筋的切割、冷弯。（5）按钢筋焊接及验收规范的规定要求，进行钢筋焊接作业。（6）无论是在混凝土浇筑之前或以后都不得将已绑扎的钢筋弯曲或拉直。加工钢筋的允许误差见下表。钢筋加工允许误差表序号项目允许误差1剪切长度±25mm2吊筋、拉杆和螺纹钢土 13mm3弯头的位置±25mm（7）绑扎底板筋的同时绑扎墙壁预留插筋，预留插筋按照井室深一次到位，并要做到位置准确且与底以筋连接牢固。底板上、下层筋间距使用钢筋排架控制。预留插筋必须绑扎不少于三道水平筋，内外层筋之间加绑一道排架，确保其稳定。3、模板工程（1）模板采用竹胶合板，局部配木模支搭。支搭时，严格控制结构外缘尺寸，以井中心返数，格方，并用水准仪监测调整模板顶面高程。模板必须尺寸准确，板面平整；具有足够的强度、刚度、承载力和稳定性，能可靠地承受新浇筑的混凝土的自重和侧压力，以及在施工中所产生的荷载；构造简单，拆装简单，并便于钢筋的绑扎、安装和混凝土的浇筑、养护等要求。（2）根据图纸所示永久工程的真实形状和尺寸测量放样。模板安装做到位置3正确、支撑稳定，有足够的支柱、撑杆和拉条，并能承受混凝土浇筑及振捣时产生的侧向压力，并不受气...
