220kV桥棉线改造塔材更换及加固施工方案

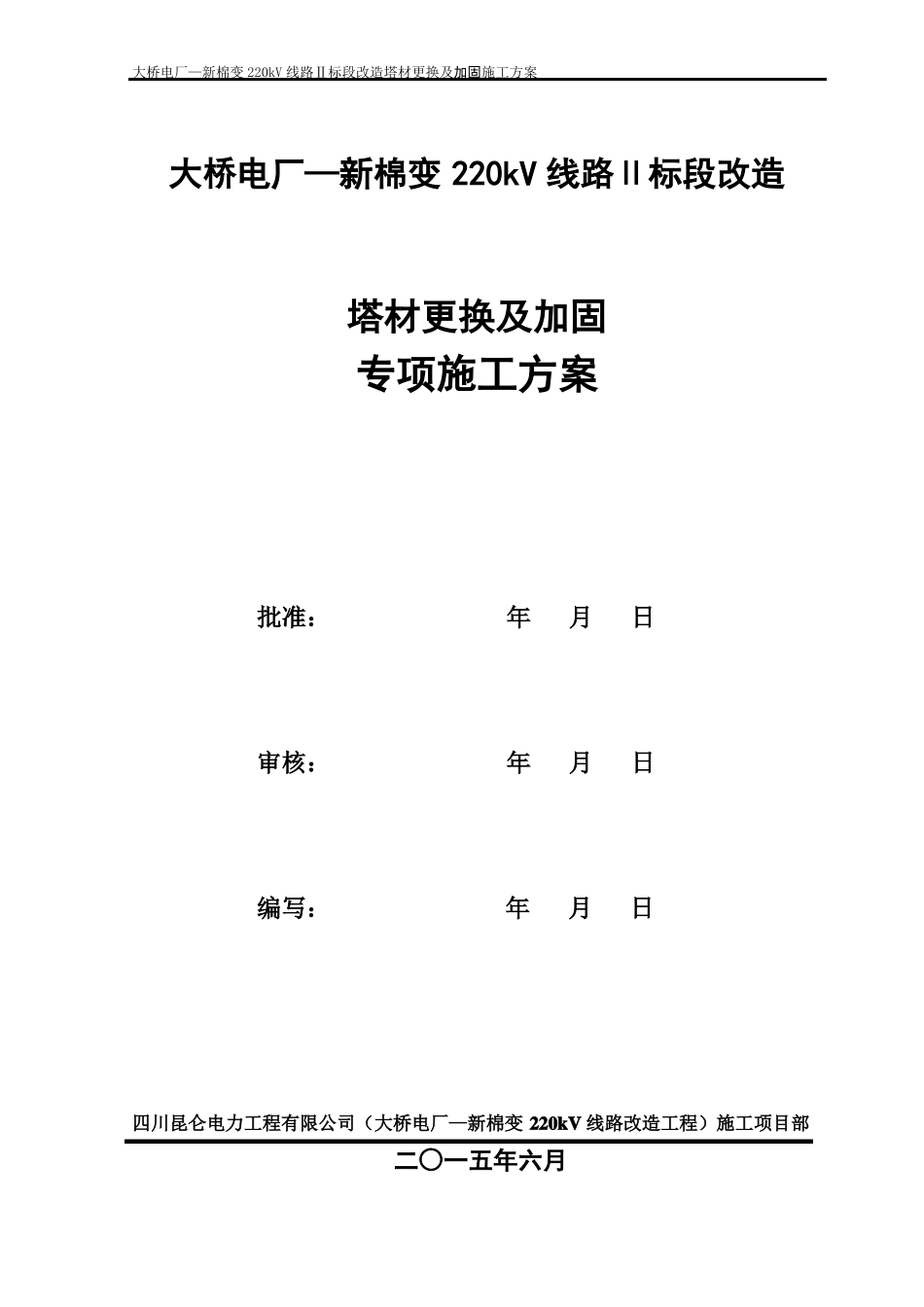

大桥电厂—新棉变 220kV 线路Ⅱ标段改造塔材更换及加固施工方案大桥电厂—新棉变 220kV 线路Ⅱ标段改造塔材更换及加固专项施工方案批准：年月日审核：年月日编写：年月日四川昆仑电力工程有限公司（大桥电厂—新棉变 220kV 线路改造工程）施工项目部二○一五年六月大桥电厂—新棉变 220kV 线路Ⅱ标段改造塔材更换及加固施工方案一、编制依据1.《110kV-750kV 架空输电线路施工及验收规范》GB-50545-2010、《输电线路铁塔及电力金具坚固用冷镦热浸镀锌螺栓与螺母》DL/T 764.4、《电力建设安全工作规程（架空电力线路部分）》DL 5009.2-94 等。2.施工组织设计、施工技术文件、施工现场条件、施工机械及装备。二、基本情况塔材更换及增补部分大桥电厂—新棉变 220kV 线路的Ⅱ标段改造施工（N97--新棉变），现结合钢绞线更换为 OPGW 光缆的施工，针对部分的直线铁塔塔材进行更换及增加辅材和加固处理，如下；1. ZM22D:N224(182)号更换辅材；2. ZM23D：N218(176)\223(181)号更换及增加相应辅材；3. 67DT-102:N200(158)\209(167)\207(165)\208(166)\196(154)\201(159)\205(163)号更换及增加相应辅材;其中对 N167\165\166\154\159\163 号的腿部主材进行加固处理；4. 67DT-105：N204(162)号更换及增加相应辅。5. 67DT-106：N211(169)\214(172)\215(173)\202(160)\221(179)\197(155)号更换及增加相应辅材；经过现场堪察，该线路 2000 年运行至今，相关铁塔塔材至 2008 年冰灾以来均无变形和腐蚀情况，因此现计划对 N167\165\166\154\159\163 号的腿部主材更换为两套方案供，一是按原设计方案进行，直接拆除更换，但同时要考虑到该线路现已在运行多年，如 N165\166 号塔两侧跨越有 110kV 带电线路及其它要求更换主材的塔号线路下方也有跨越 10kV 带电线路，在对腿部主材更换时，需要对所被跨越的带电线路进行停电，以及减少铁塔的承受荷载和相邻塔的影响，还需要对导地线放松后方可进行主材更换工作，对原防盗螺栓的拆除方法，新主材与原主材的安装孔是否能一至，安装时有无活动间隙，这对腿部主材的拆除更换工作能否顺利进行带来很大的影响；二是在线路被跨越可不停电的情况下进行，通过背靠背在原主材上附加一根相同规格的四川昆仑电力工程有限公司1 / 11大桥电厂—新棉变 220kV 线路Ⅱ标段改造塔材更换及加固施工方案副主材加固铁塔的方法（见施工过程），该方法需要征得跟业主和设计的同意。为了安全、快捷的配套...
