304不锈钢管道焊接工艺

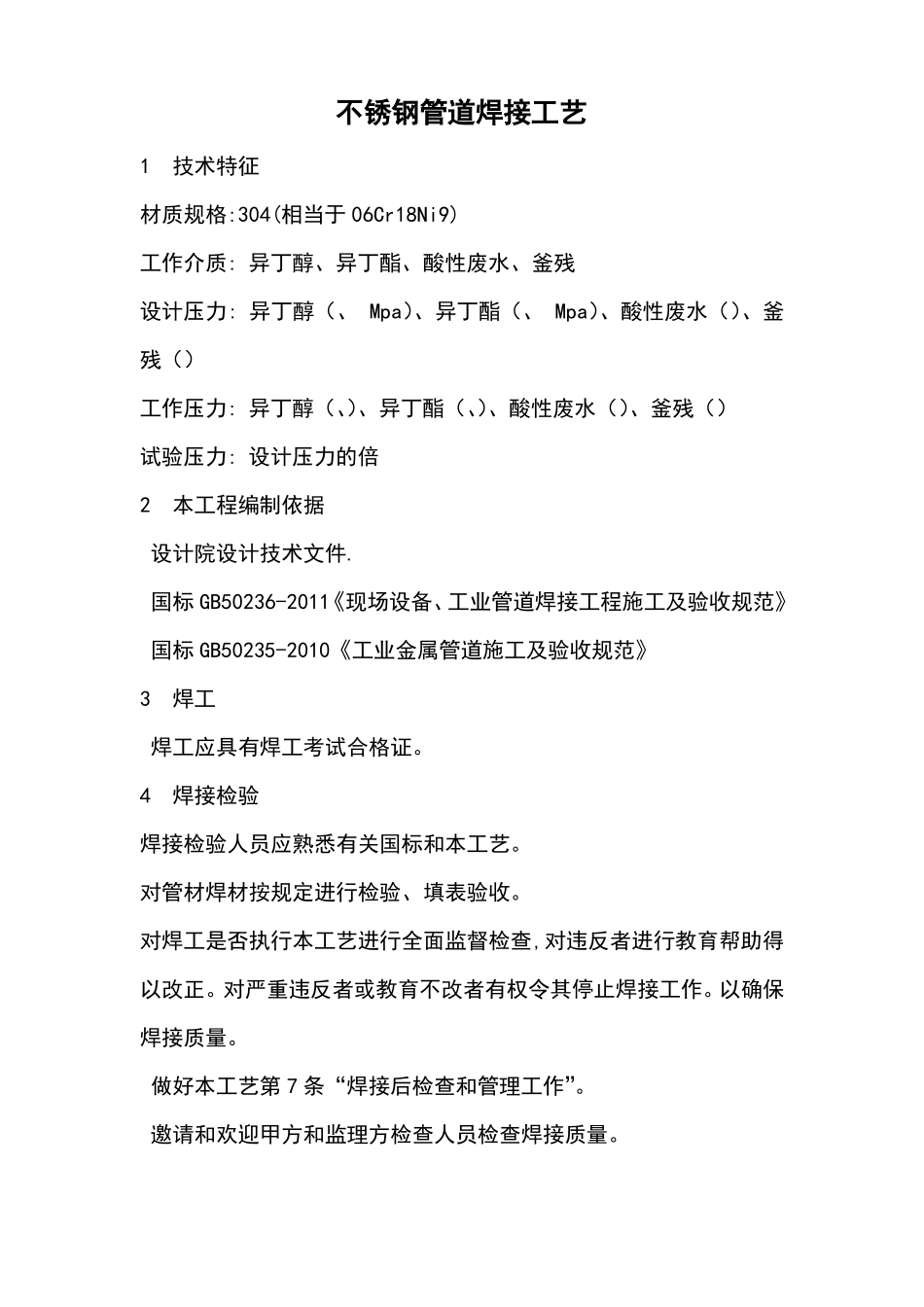

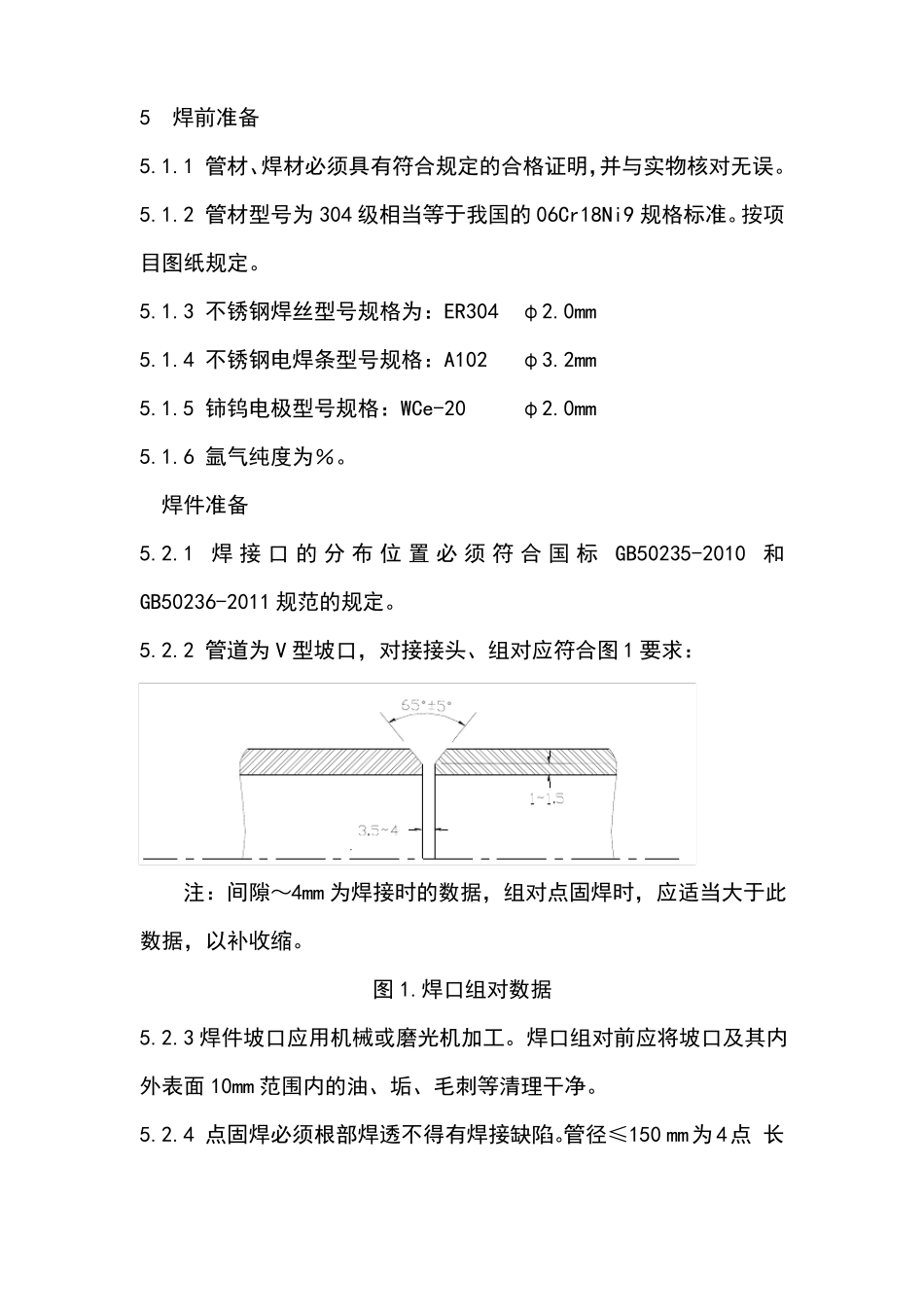

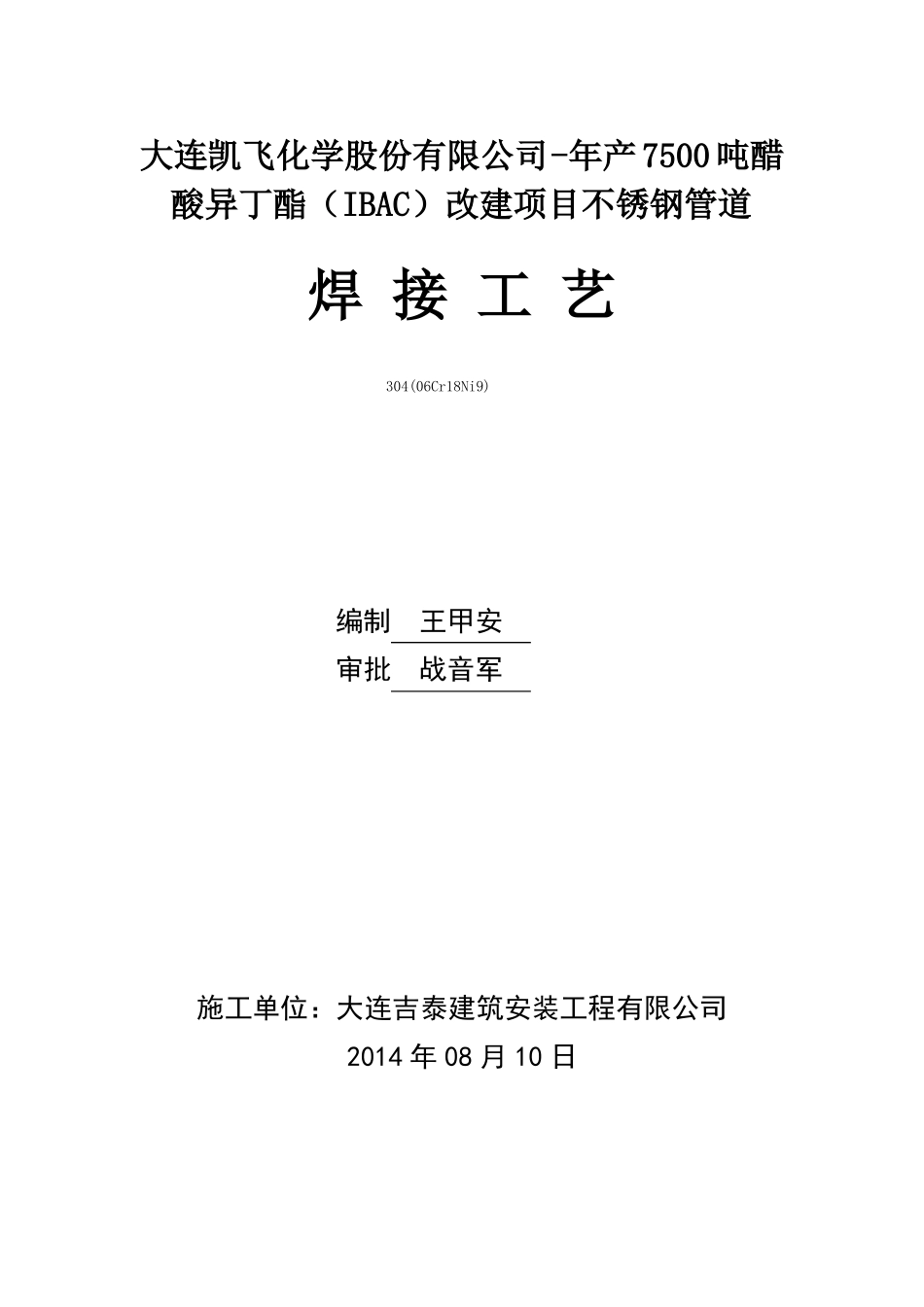

大连凯飞化学股份有限公司-年产 7500 吨醋酸异丁酯（IBAC）改建项目不锈钢管道焊 接 工 艺304(06Cr18Ni9)编制王甲安审批战音军施工单位：大连吉泰建筑安装工程有限公司2014 年 08 月 10 日不锈钢管道焊接工艺1技术特征材质规格:304(相当于 06Cr18Ni9)工作介质: 异丁醇、异丁酯、酸性废水、釜残设计压力: 异丁醇（、 Mpa）、异丁酯（、 Mpa）、酸性废水（）、釜残（）工作压力: 异丁醇（、）、异丁酯（、）、酸性废水（）、釜残（）试验压力: 设计压力的倍2本工程编制依据设计院设计技术文件.国标 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》国标 GB50235-2010《工业金属管道施工及验收规范》3焊工焊工应具有焊工考试合格证。4焊接检验焊接检验人员应熟悉有关国标和本工艺。对管材焊材按规定进行检验、填表验收。对焊工是否执行本工艺进行全面监督检查,对违反者进行教育帮助得以改正。对严重违反者或教育不改者有权令其停止焊接工作。以确保焊接质量。做好本工艺第 7 条“焊接后检查和管理工作”。邀请和欢迎甲方和监理方检查人员检查焊接质量。5焊前准备5.1.1 管材、焊材必须具有符合规定的合格证明，并与实物核对无误。5.1.2 管材型号为 304 级相当等于我国的 06Cr18Ni9 规格标准。按项目图纸规定。5.1.3 不锈钢焊丝型号规格为：ER304φ2.0mm5.1.4 不锈钢电焊条型号规格：A102φ3.2mm5.1.5 铈钨电极型号规格：WCe-20φ2.0mm5.1.6 氩气纯度为％。焊件准备5.2.1 焊 接 口 的 分 布 位 置 必 须 符 合 国 标 GB50235-2010 和GB50236-2011 规范的规定。5.2.2 管道为 V 型坡口，对接接头、组对应符合图 1 要求：注：间隙～4mm 为焊接时的数据，组对点固焊时，应适当大于此数据，以补收缩。图 1.焊口组对数据5.2.3 焊件坡口应用机械或磨光机加工。焊口组对前应将坡口及其内外表面 10mm 范围内的油、垢、毛刺等清理干净。5.2.4 点固焊必须根部焊透不得有焊接缺陷。管径≤150 mm为4点 长度为 5 mm，管径＞150 mm 为 6 点，长度为 5 mm。点固焊后即用医用胶布将焊口及两端封好，做好管内充氩准备，然后充氩焊接不得隔夜。5.2.5 氩弧焊打底焊接时管内必须充氩（氮）保护，并用火柴火苗检查证明管内空气确实已置换干净。方能开始焊接。管径≤100 mm 为整管冲氩，管径＞100 mm 为局部充氩。（局部充氩保护的焊口组对时要防止里面堵板震脱落。）管子组对焊口时应保...
