4、CRTSⅢ型板式无砟轨道轨道板粗铺技术交底

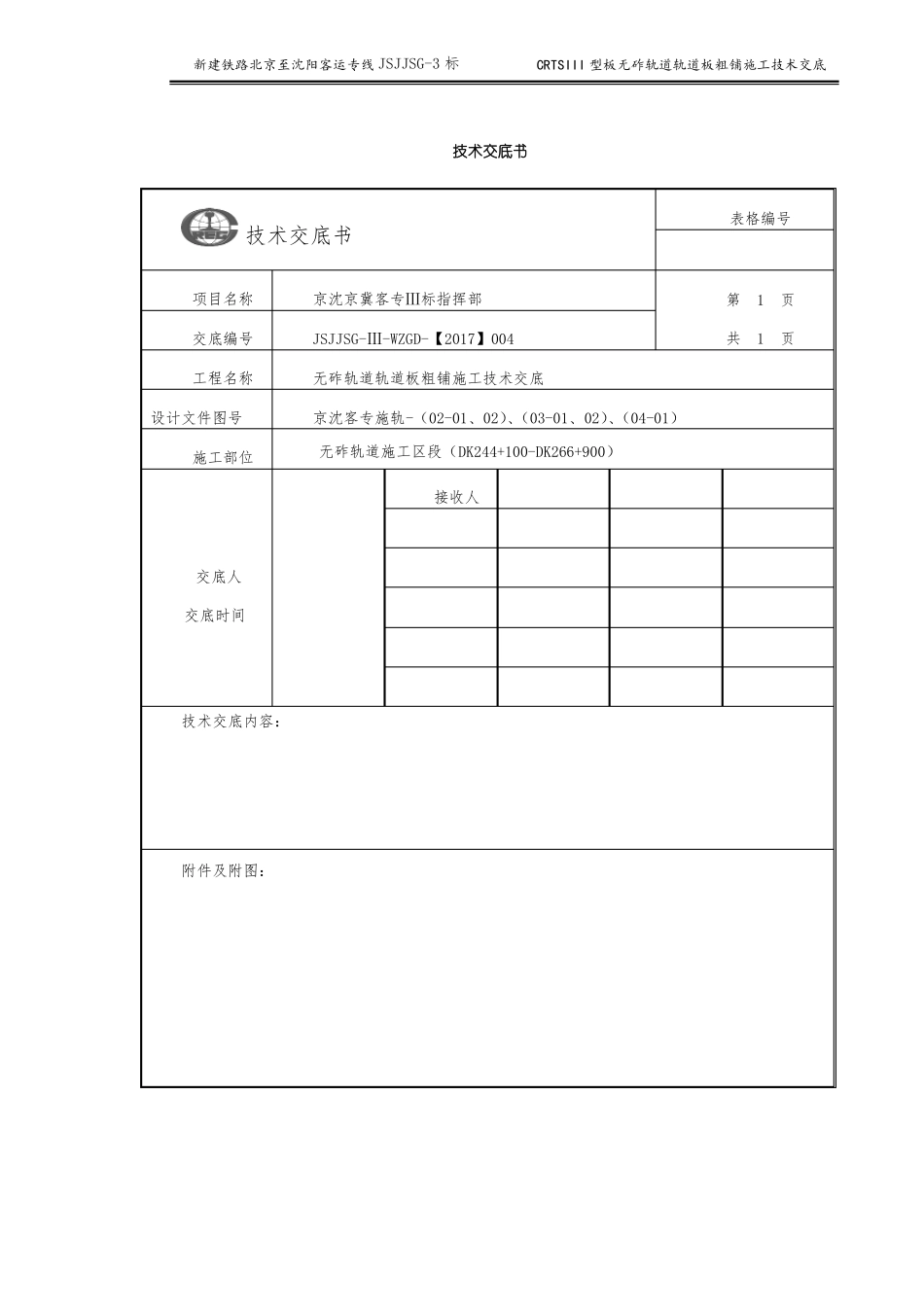

4、CRTSⅢ型板式无砟轨道轨道板粗铺技术交底_第1页
1/13

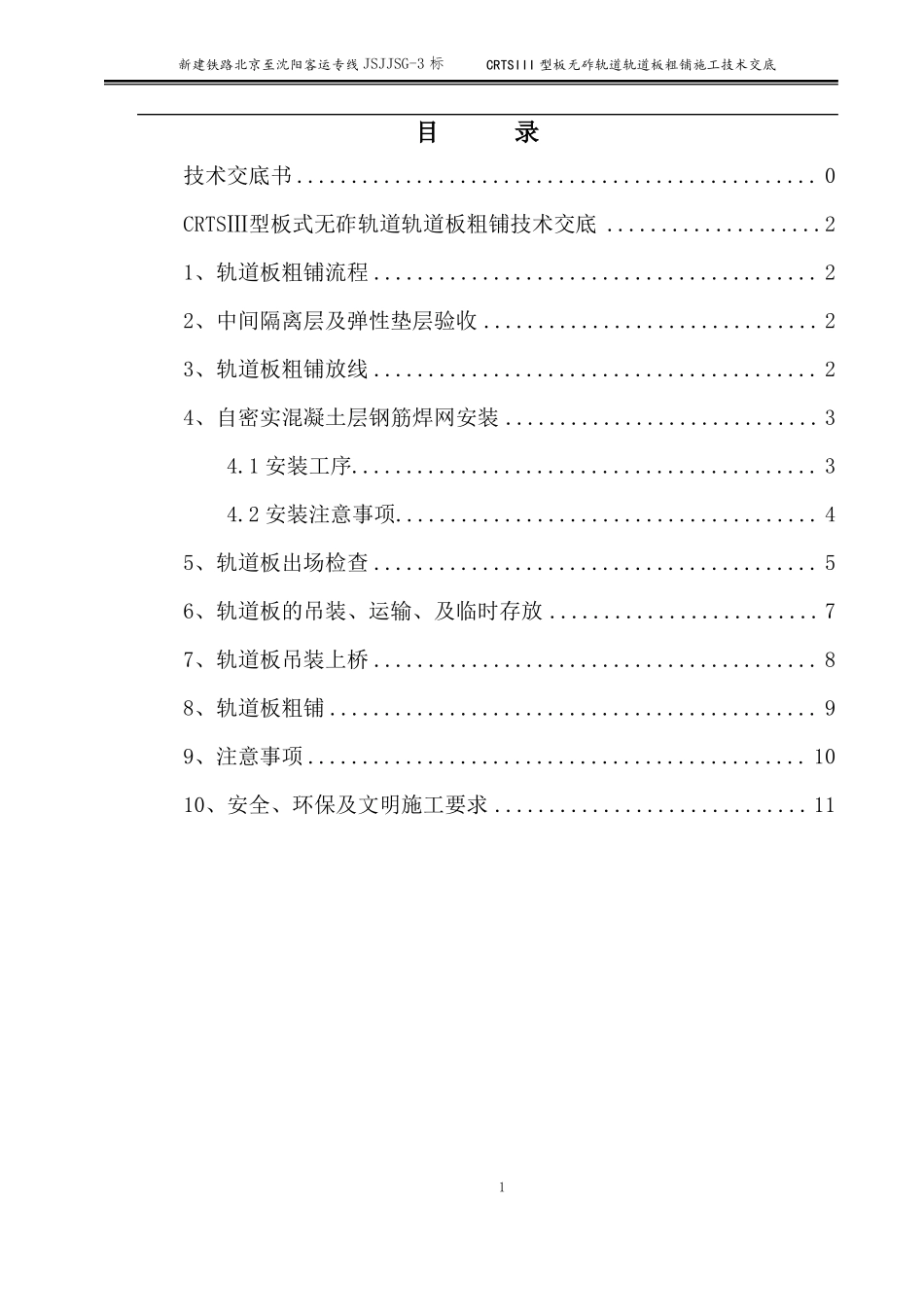

4、CRTSⅢ型板式无砟轨道轨道板粗铺技术交底_第2页
2/13

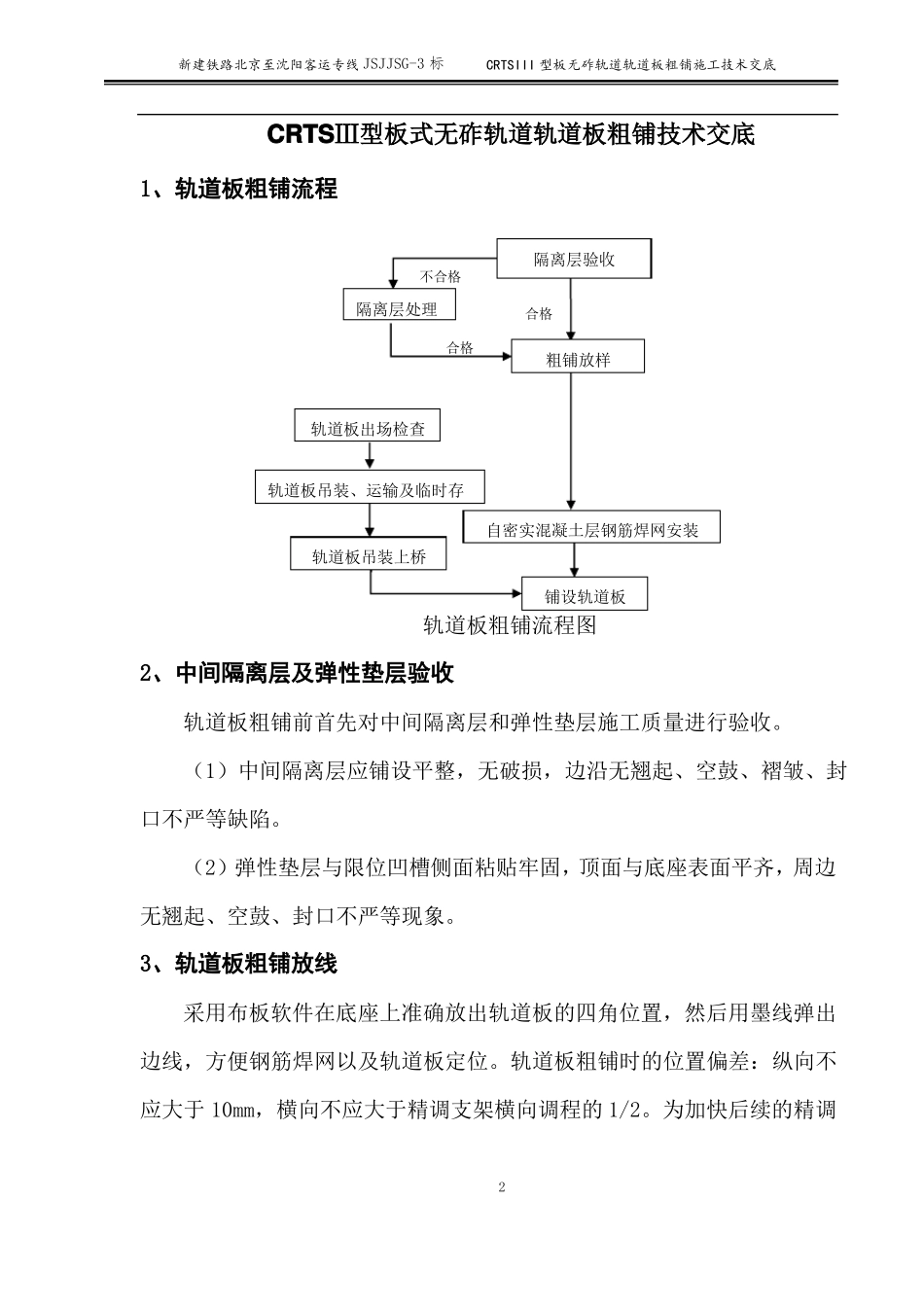

4、CRTSⅢ型板式无砟轨道轨道板粗铺技术交底_第3页
3/13
新建铁路北京至沈阳客运专线 JSJJSG-3 标 CRTSIII 型板无砟轨道轨道板粗铺施工技术交底技术交底书表格编号技术交底书项目名称交底编号工程名称设计文件图号施工部位京沈京冀客专Ⅲ标指挥部JSJJSG-Ⅲ-WZGD-【2017】004无砟轨道轨道板粗铺施工技术交底京沈客专施轨-(02-01、02)、(03-01、02)、(04-01)第 1页共 1页无砟轨道施工区段(DK244+100-DK266+900)接收人交底人交底时间技术交底内容:附件及附图:新建铁路北京至沈阳客运专线 JSJJSG-3 标 CRTSIII 型板无砟轨道轨道板粗铺施工技术交底目录技术交底书 ................................................ 0CRTSⅢ型板式无砟轨道轨道板粗铺技术交底 ....................21、轨道板粗铺流程 ......................................... 22、中间隔离层及弹性垫层验收 ............................... 23、轨道板粗铺放线 ......................................... 24、自密实混凝土层钢筋焊网安装 .............................34.1 安装工序........................................... 34.2 安装注意事项....................................... 45、轨道板出场检查 ......................................... 56、轨道板的吊装、运输、及临时存放 .........................77、轨道板吊装上桥 ......................................... 88、轨道板粗铺 ............................................. 99、注意事项 .............................................. 1010、安全、环保及文明施工要求 .............................111新建铁路北京至沈阳客运专线 JSJJSG-3 标 CRTSIII 型板无砟轨道轨道板粗铺施工技术交底CRTSⅢ型板式无砟轨道轨道板粗铺技术交底1、轨道板粗铺流程轨道板吊装上桥轨道板出场检查不合格隔离层验收合格隔离层处理合格粗铺放样轨道板吊装、运输及临时存自密实混凝土层钢筋焊网安装铺设轨道板轨道板粗铺流程图2、中间隔离层及弹性垫层验收轨道板粗铺前首先对中间隔离层和弹性垫层施工质量进行验收。(1)中间隔离层应铺设平整,无破损,边沿无翘起、空鼓、褶皱、封口不严等缺陷。(2)弹性垫层与限位凹槽侧面粘贴牢固,顶面与底座表面平齐,周边无翘起、空鼓、封口不严等现象。3、轨道板粗铺放线采用布板软件在底座上准确放出轨道板的四角位置,然后用墨线弹出边线,方便钢筋焊网以及轨道板定位。轨道板粗...
