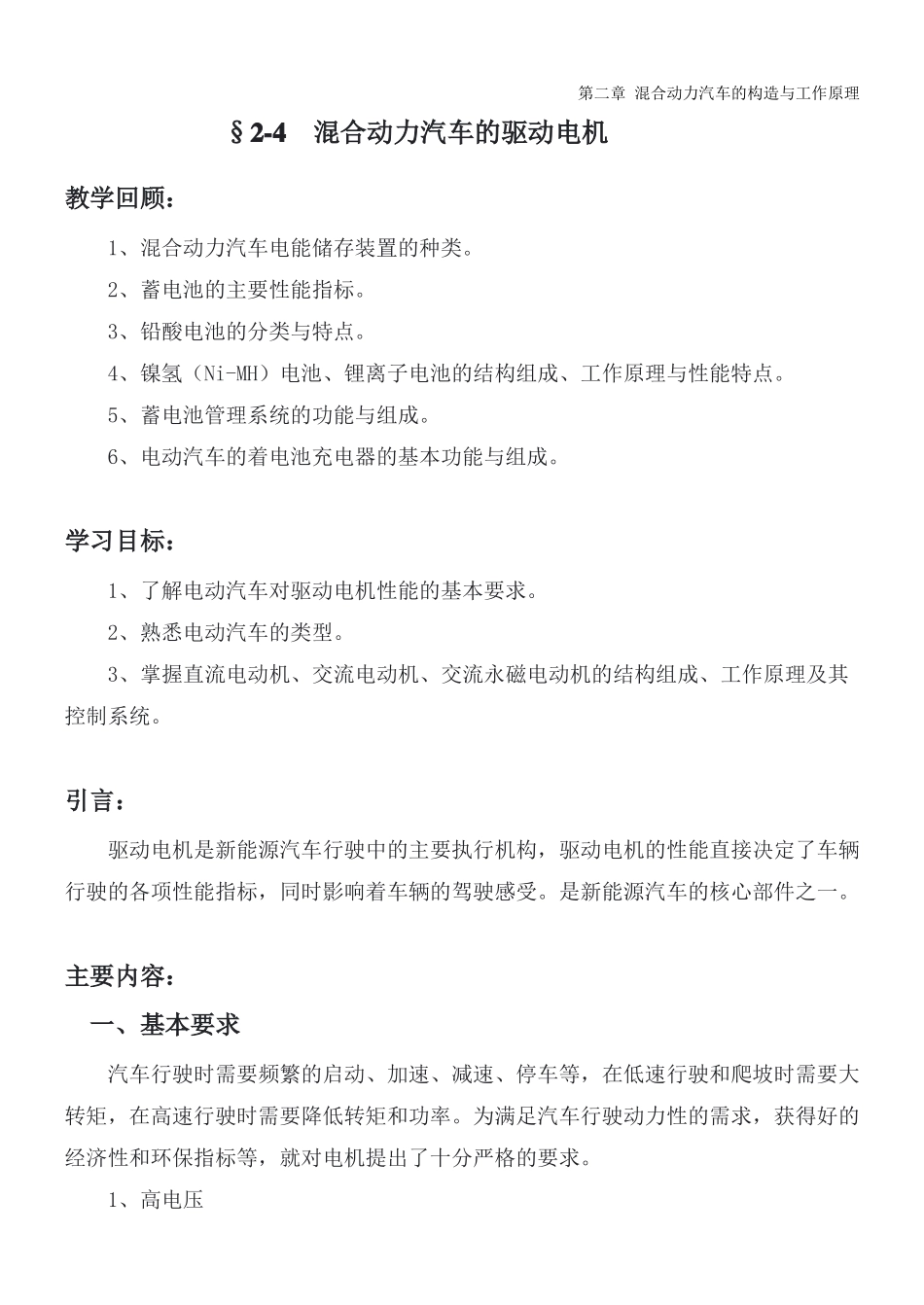

第二章 混合动力汽车的构造与工作原理§2-4混合动力汽车的驱动电机教学回顾：1、混合动力汽车电能储存装置的种类。2、蓄电池的主要性能指标。 3、铅酸电池的分类与特点。 4、镍氢（Ni-MH）电池、锂离子电池的结构组成、工作原理与性能特点。 5、蓄电池管理系统的功能与组成。 6、电动汽车的着电池充电器的基本功能与组成。学习目标：1、了解电动汽车对驱动电机性能的基本要求。2、熟悉电动汽车的类型。3、掌握直流电动机、交流电动机、交流永磁电动机的结构组成、工作原理及其控制系统。引言：驱动电机是新能源汽车行驶中的主要执行机构，驱动电机的性能直接决定了车辆行驶的各项性能指标，同时影响着车辆的驾驶感受。是新能源汽车的核心部件之一。主要内容：一、基本要求汽车行驶时需要频繁的启动、加速、减速、停车等，在低速行驶和爬坡时需要大转矩，在高速行驶时需要降低转矩和功率。为满足汽车行驶动力性的需求，获得好的经济性和环保指标等，就对电机提出了十分严格的要求。1、高电压第二章 混合动力汽车的构造与工作原理采用高电压可以减少电机和导线等部件的尺寸、降低逆变器的成本和提高能力转换效率等。2、高转速电机的功率 P 与转矩 M 和转速 n 的乘积成正比。因此，在 M 一定的情况下，提高n 则可以提高 P；而 P 一定情况下，提高 n 则可降低电动机的 M，采用小质量和小体积的电机。因此采用高速电机是电动汽车发展的趋势之一。3、转矩密度、功率密度大，质量轻，体积小。转矩密度、功率密度是指最大转矩体积比和最大功率体积比，密度越大，HEV 电机驱动系统所占的空间越小。4、具有较大的启动转矩和较大范围的调速性能。5、需要有 4-5 倍的过载能力。6、具有高的可控性、稳态精度、动态性能，以满足多电机协作。7、机械效率高、损耗少。8、可兼做发电机使用。9、电气系统安全性和控制系统的安全性，必须装备高压保护装置。10、能够在恶劣条件下可靠工作。能耐低温和高温性、耐潮湿，低噪音。11、结构简单，能批量生产，维修方便，价格便宜。12、散热性好。二、电机驱动系统的组成电机驱动系统一般由电机、控制器、功率转换器及传感器、电源等组成（如图所示）。驱动电机及其控制系统是混合动力汽车的核心部件之一，其驱动特性决定了汽车行驶的主要性能指标。电机驱动系统的组合形式一般有：机械驱动式、机电集成化驱动系统、机电一体化驱动系统、轮毂点击驱动等。第二章 混合动力汽车的构造与工作原理汽车电...
