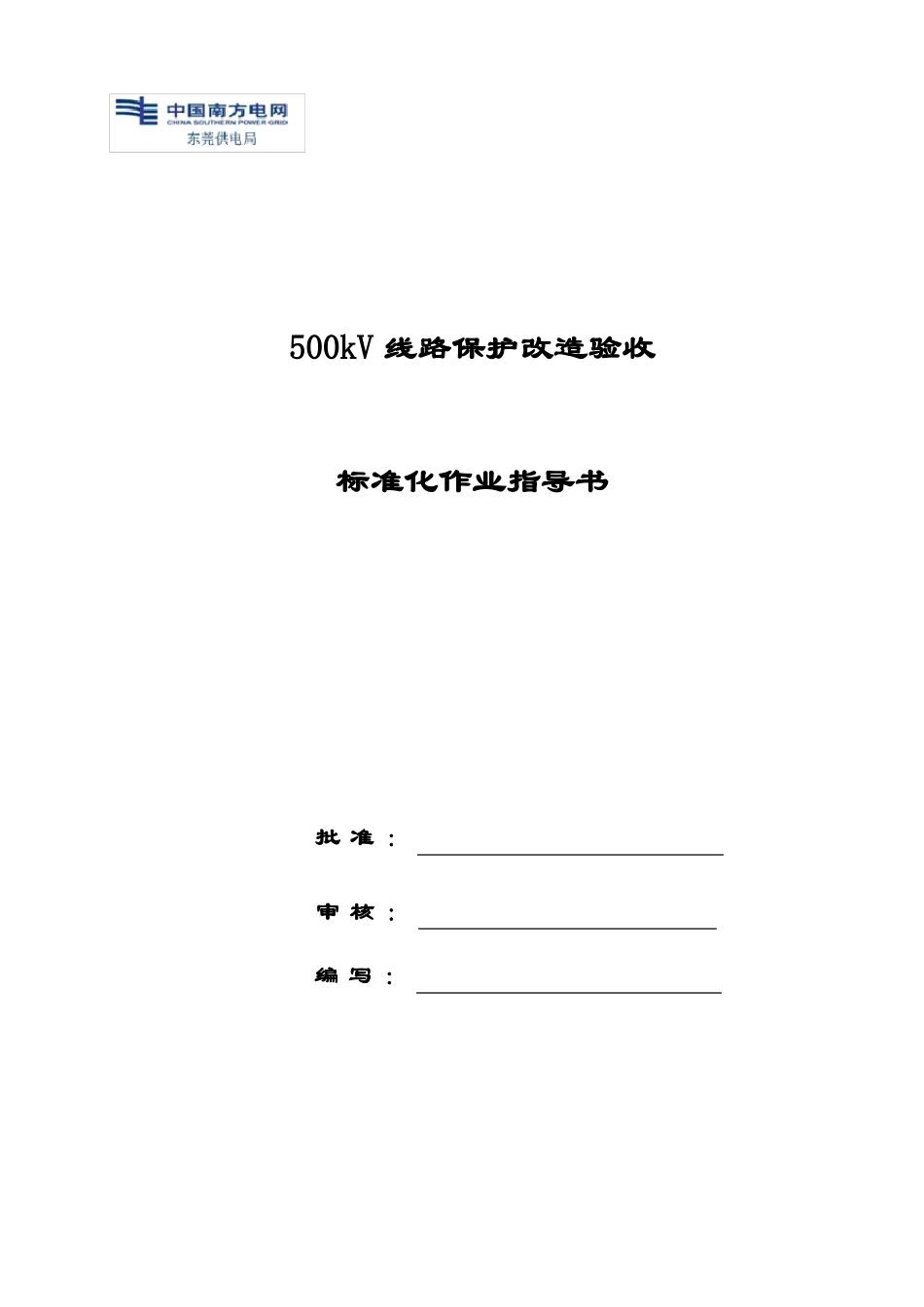

500kV线路保护改造验收标准化作业指导书

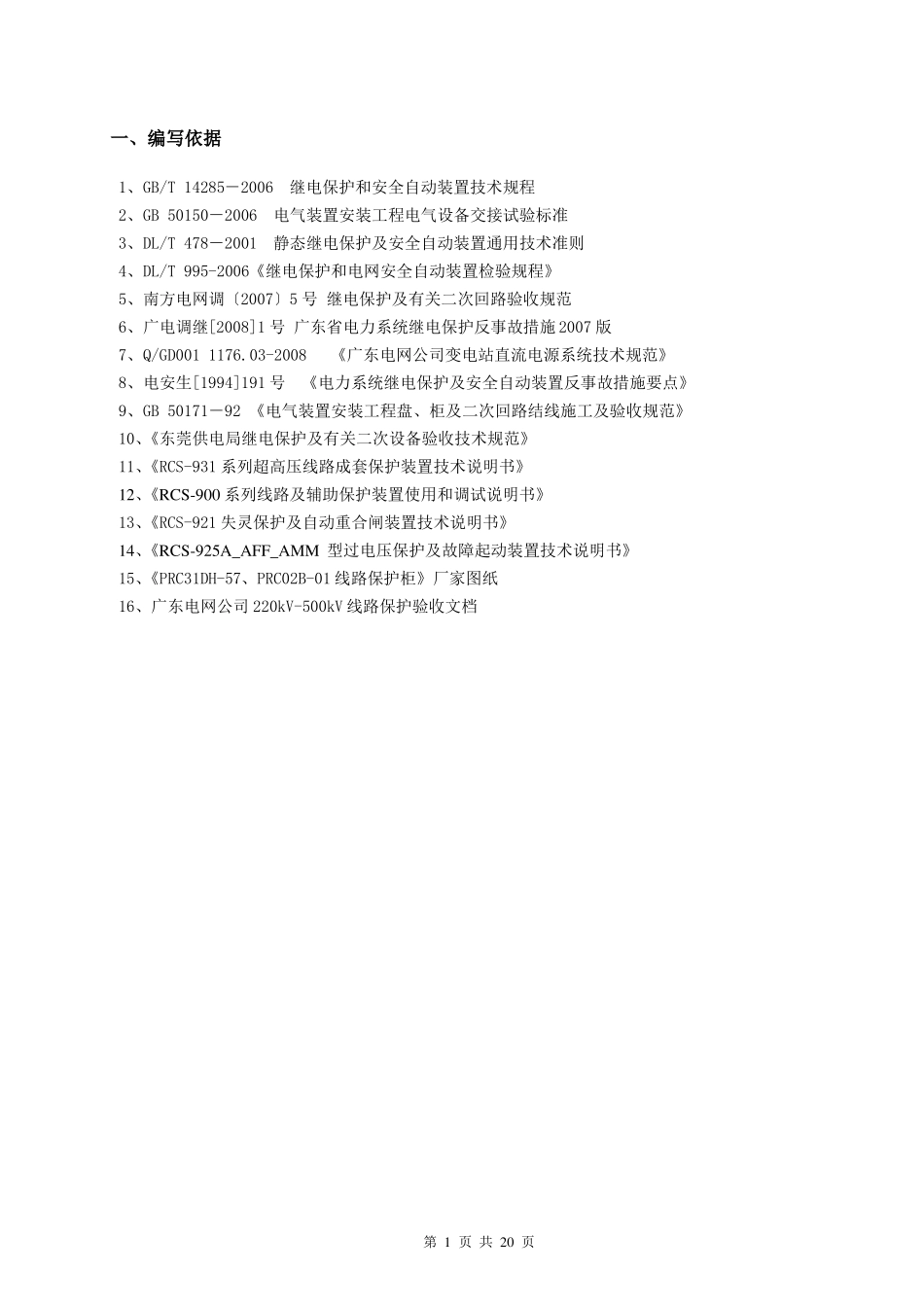

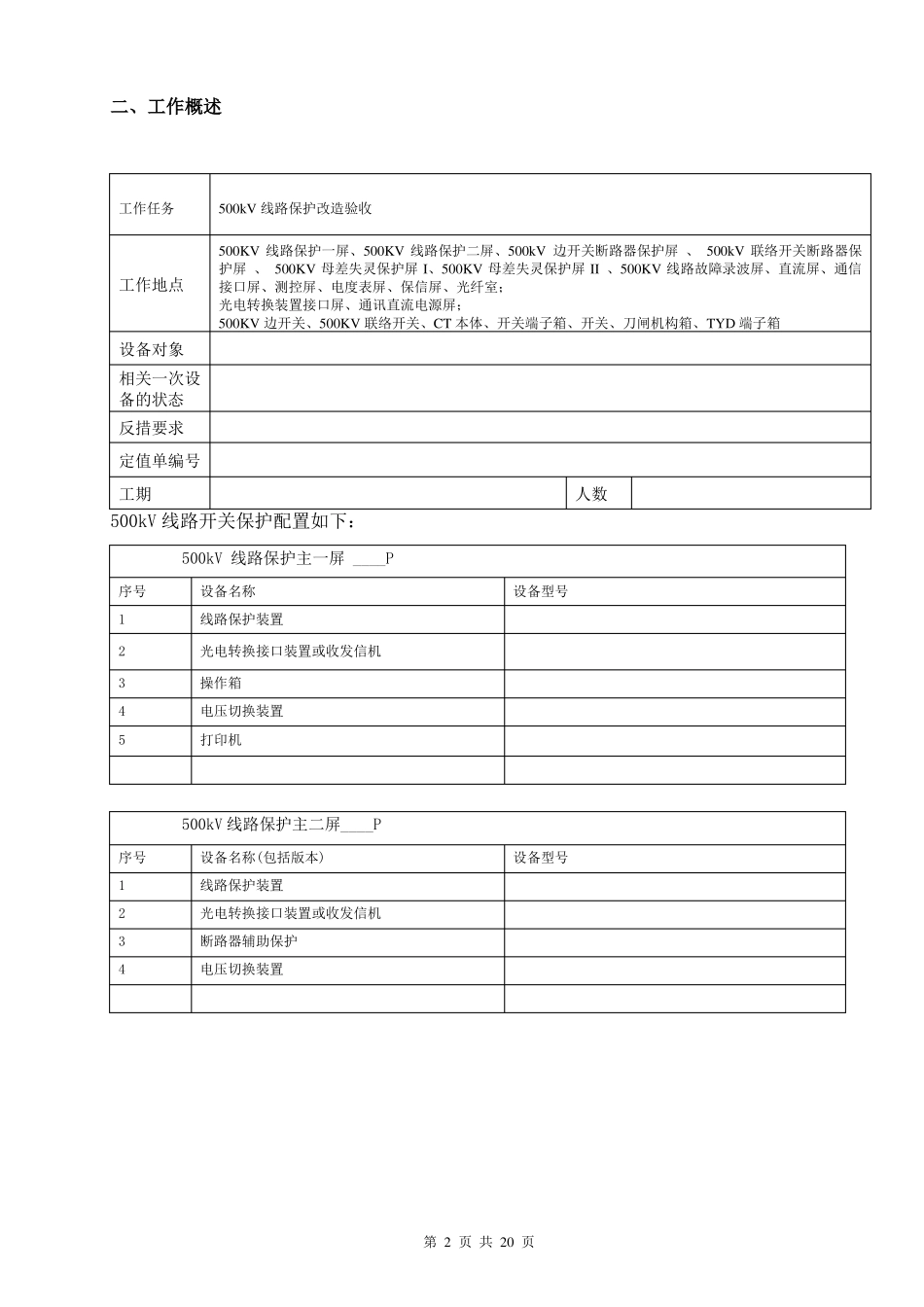

500kV 线路保护改造验收标准化作业指导书批 准 ：审 核 ：编 写 ：一、编写依据1、GB/T 14285－2006继电保护和安全自动装置技术规程2、GB 50150－2006电气装置安装工程电气设备交接试验标准3、DL/T 478－2001静态继电保护及安全自动装置通用技术准则4、DL/T 995-2006《继电保护和电网安全自动装置检验规程》5、南方电网调〔2007〕5 号 继电保护及有关二次回路验收规范6、广电调继[2008]1 号 广东省电力系统继电保护反事故措施 2007 版7、Q/GD001 1176.03-2008《广东电网公司变电站直流电源系统技术规范》8、电安生[1994]191 号《电力系统继电保护及安全自动装置反事故措施要点》9、GB 50171－92 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、《东莞供电局继电保护及有关二次设备验收技术规范》11、《RCS-931 系列超高压线路成套保护装置技术说明书》12、《RCS-900 系列线路及辅助保护装置使用和调试说明书》13、《RCS-921 失灵保护及自动重合闸装置技术说明书》14、《RCS-925A_AFF_AMM 型过电压保护及故障起动装置技术说明书》15、《PRC31DH-57、PRC02B-01 线路保护柜》厂家图纸16、广东电网公司 220kV-500kV 线路保护验收文档第 1 页 共 20 页二、工作概述工作任务500kV 线路保护改造验收500KV 线路保护一屏、500KV 线路保护二屏、500kV 边开关断路器保护屏 、 500kV 联络开关断路器保护屏 、 500KV 母差失灵保护屏 I、500KV 母差失灵保护屏 II 、500KV 线路故障录波屏、直流屏、通信接口屏、测控屏、电度表屏、保信屏、光纤室；光电转换装置接口屏、通讯直流电源屏；500KV 边开关、500KV 联络开关、CT 本体、开关端子箱、开关、刀闸机构箱、TYD 端子箱工作地点设备对象相关一次设备的状态反措要求定值单编号工期人数500kV 线路开关保护配置如下：500kV 线路保护主一屏 ____P序号12345500kV 线路保护主二屏____P序号1234设备名称(包括版本)线路保护装置光电转换接口装置或收发信机断路器辅助保护电压切换装置设备型号设备名称线路保护装置光电转换接口装置或收发信机操作箱电压切换装置打印机设备型号第 2 页 共 20 页三、流程图500kV 线路保护改造验收流程验收人员验收负责人施工人员运行人员注意事项检查验收资料工作人员共同熟悉图纸、修编学习作业指导书检查工作票与安全措施票及相关措施手续符合工作条件 ，施工人员安全措施交底。 1、工作许可人与工作负责...
