7基坑开挖及回填施工方案

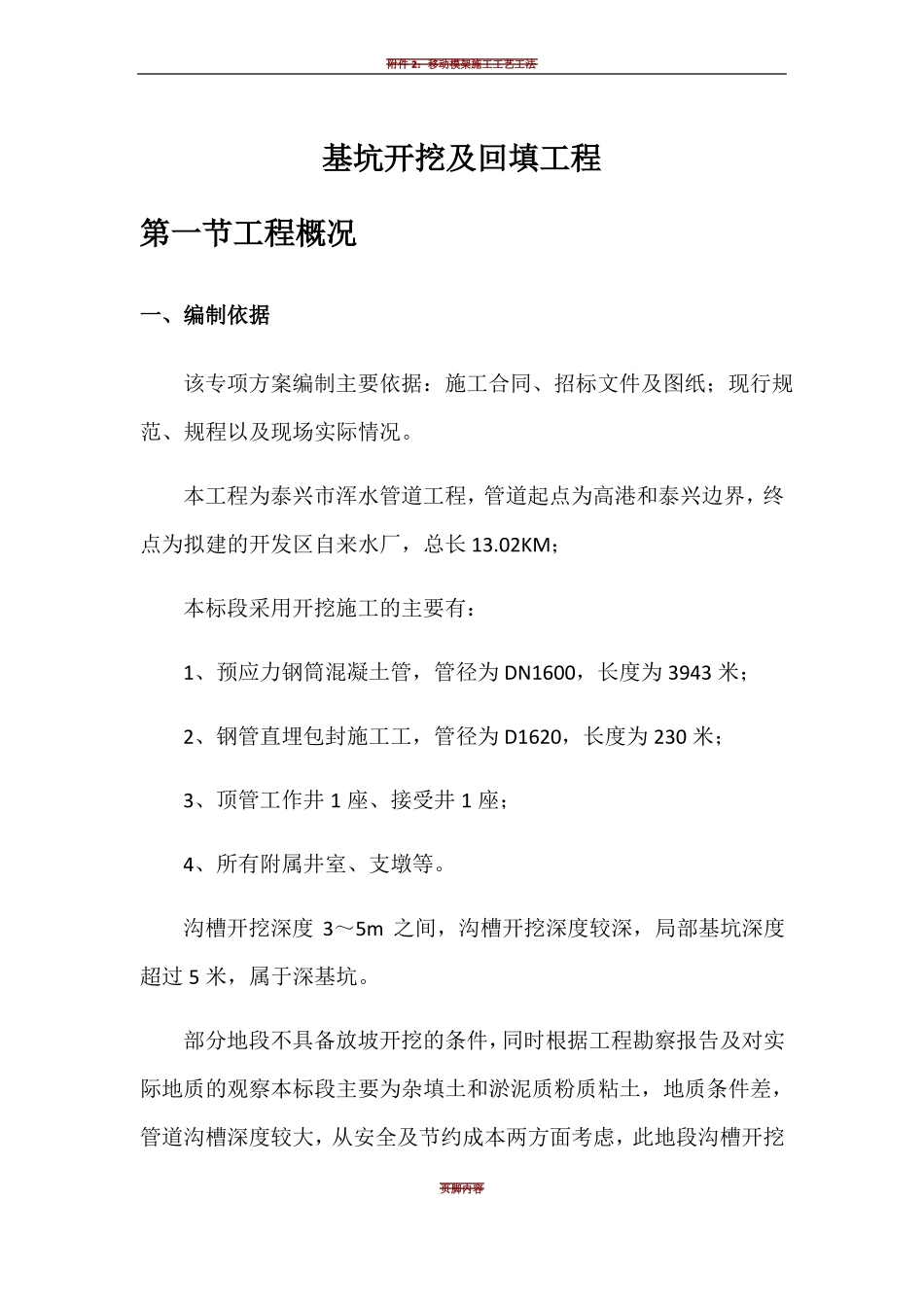

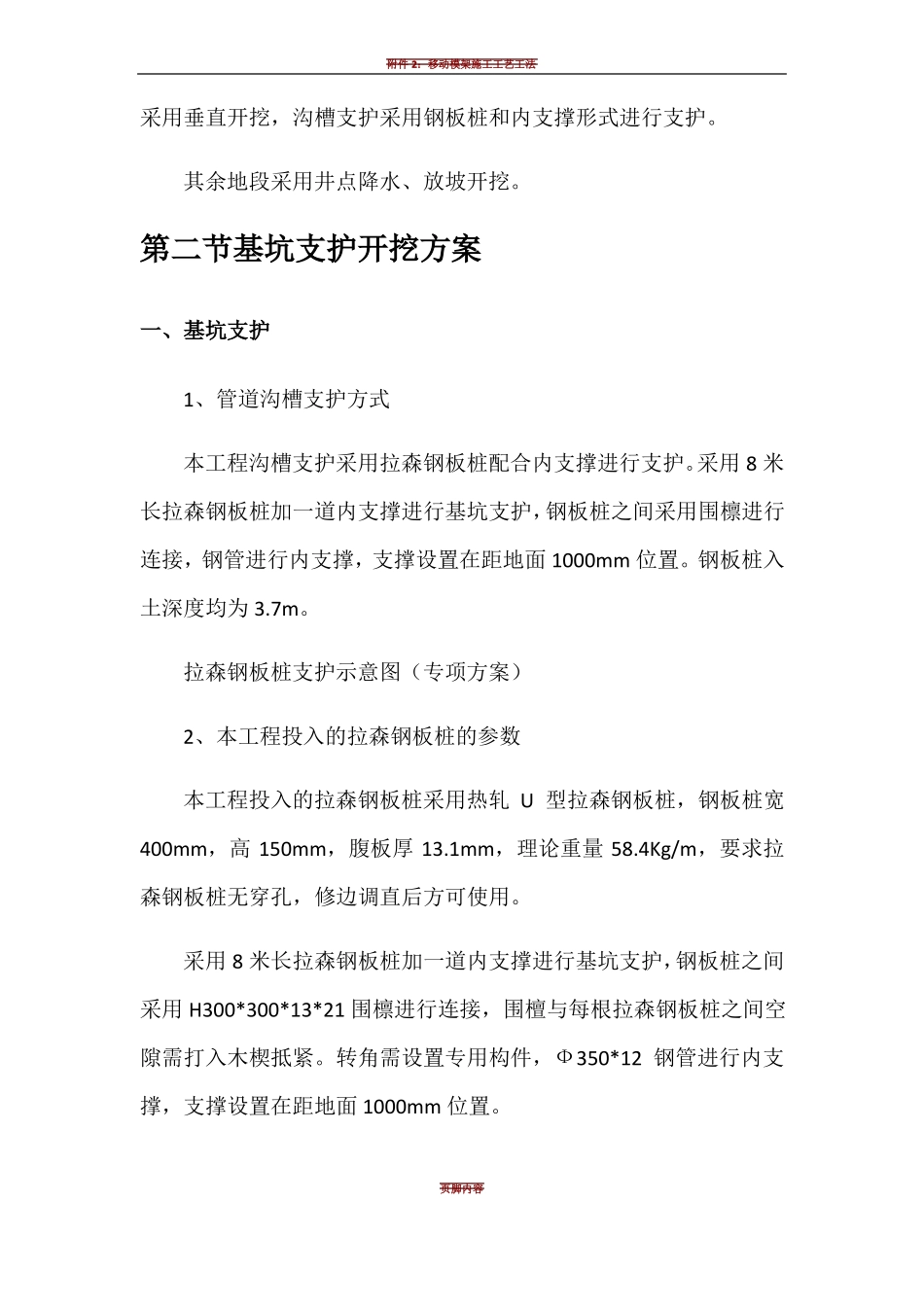

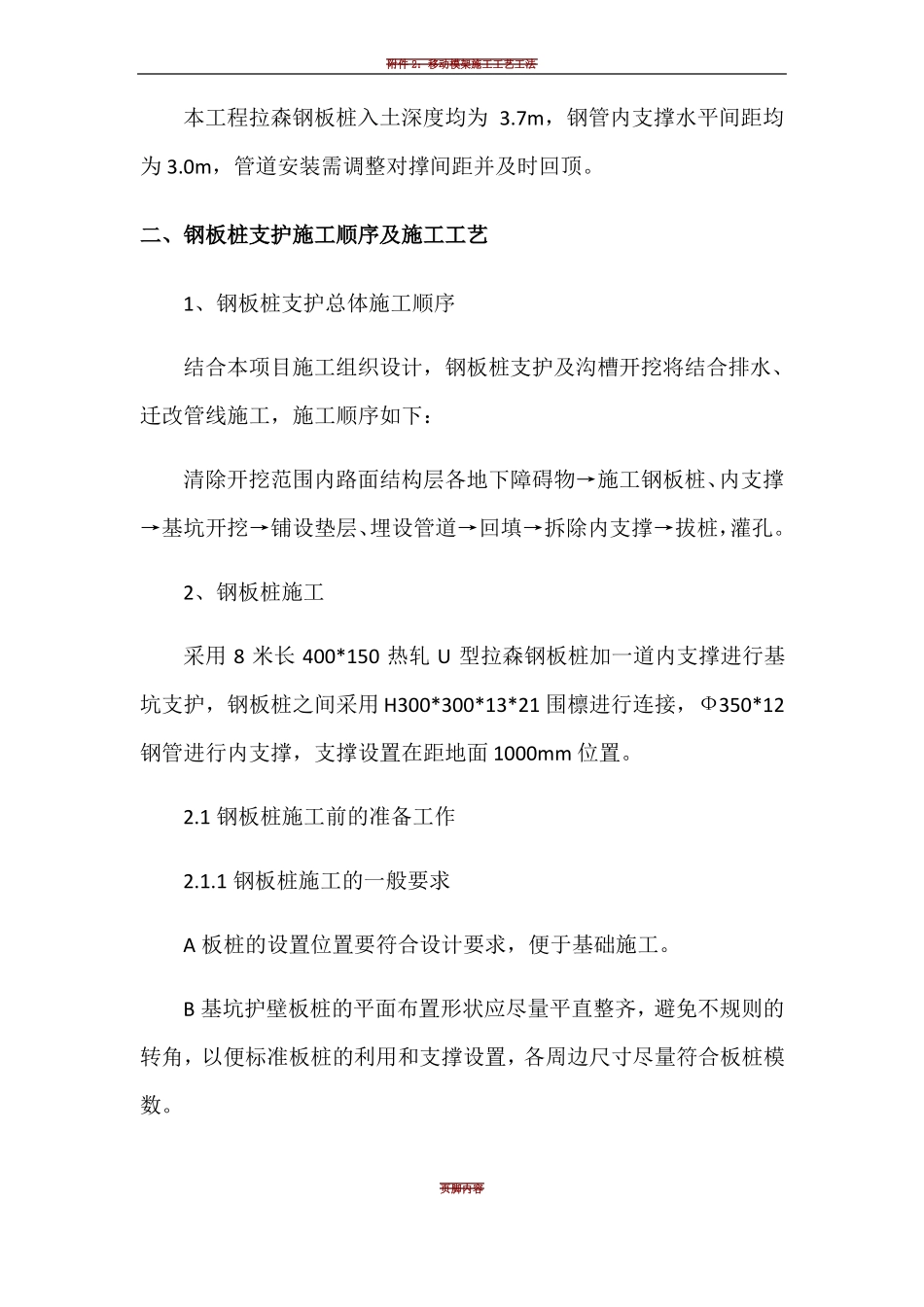

附件 2：移动模架施工工艺工法基坑开挖及回填工程第一节工程概况一、编制依据该专项方案编制主要依据：施工合同、招标文件及图纸；现行规范、规程以及现场实际情况。本工程为泰兴市浑水管道工程，管道起点为高港和泰兴边界，终点为拟建的开发区自来水厂，总长 13.02KM；本标段采用开挖施工的主要有：1、预应力钢筒混凝土管，管径为 DN1600，长度为 3943 米；2、钢管直埋包封施工工，管径为 D1620，长度为 230 米；3、顶管工作井 1 座、接受井 1 座；4、所有附属井室、支墩等。沟槽开挖深度 3～5m 之间，沟槽开挖深度较深，局部基坑深度超过 5 米，属于深基坑。部分地段不具备放坡开挖的条件，同时根据工程勘察报告及对实际地质的观察本标段主要为杂填土和淤泥质粉质粘土，地质条件差，管道沟槽深度较大，从安全及节约成本两方面考虑，此地段沟槽开挖页脚内容附件 2：移动模架施工工艺工法采用垂直开挖，沟槽支护采用钢板桩和内支撑形式进行支护。其余地段采用井点降水、放坡开挖。第二节基坑支护开挖方案一、基坑支护1、管道沟槽支护方式本工程沟槽支护采用拉森钢板桩配合内支撑进行支护。采用 8 米长拉森钢板桩加一道内支撑进行基坑支护，钢板桩之间采用围檩进行连接，钢管进行内支撑，支撑设置在距地面 1000mm 位置。钢板桩入土深度均为 3.7m。拉森钢板桩支护示意图（专项方案）2、本工程投入的拉森钢板桩的参数本工程投入的拉森钢板桩采用热轧 U 型拉森钢板桩，钢板桩宽400mm，高 150mm，腹板厚 13.1mm，理论重量 58.4Kg/m，要求拉森钢板桩无穿孔，修边调直后方可使用。采用 8 米长拉森钢板桩加一道内支撑进行基坑支护，钢板桩之间采用 H300*300*13*21 围檩进行连接，围檀与每根拉森钢板桩之间空隙需打入木楔抵紧。转角需设置专用构件，Ф350*12 钢管进行内支撑，支撑设置在距地面 1000mm 位置。页脚内容附件 2：移动模架施工工艺工法本工程拉森钢板桩入土深度均为 3.7m，钢管内支撑水平间距均为 3.0m，管道安装需调整对撑间距并及时回顶。二、钢板桩支护施工顺序及施工工艺1、钢板桩支护总体施工顺序结合本项目施工组织设计，钢板桩支护及沟槽开挖将结合排水、迁改管线施工，施工顺序如下：清除开挖范围内路面结构层各地下障碍物→施工钢板桩、内支撑→基坑开挖→铺设垫层、埋设管道→回填→拆除内支撑→拔桩，灌孔。2、钢板桩施工采用 8 米长 400*150 热轧 U 型拉森钢板桩加一道内支撑进行基坑支...
