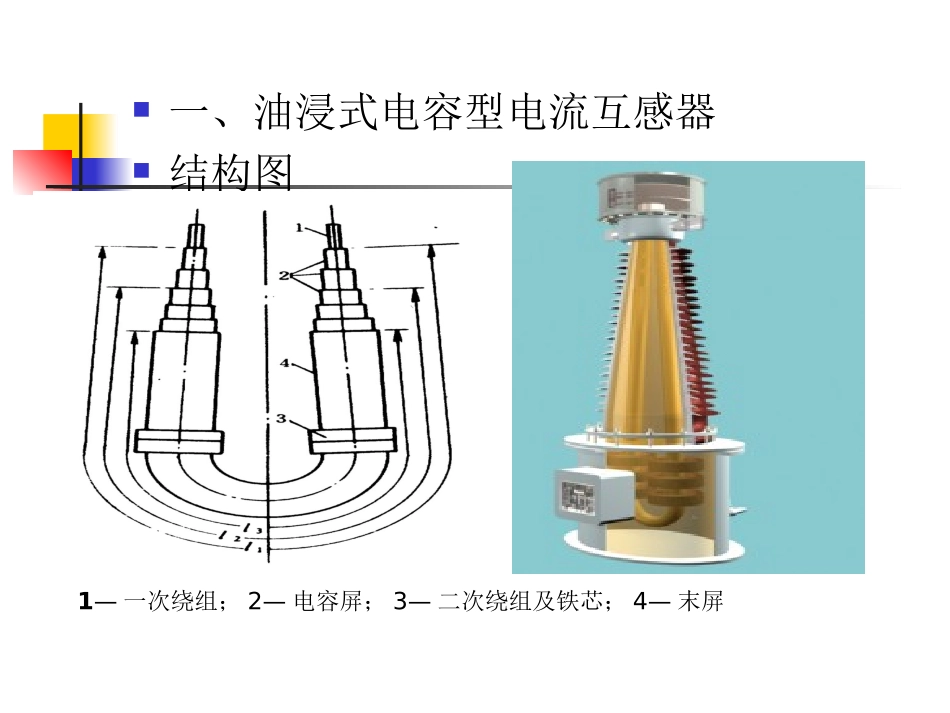

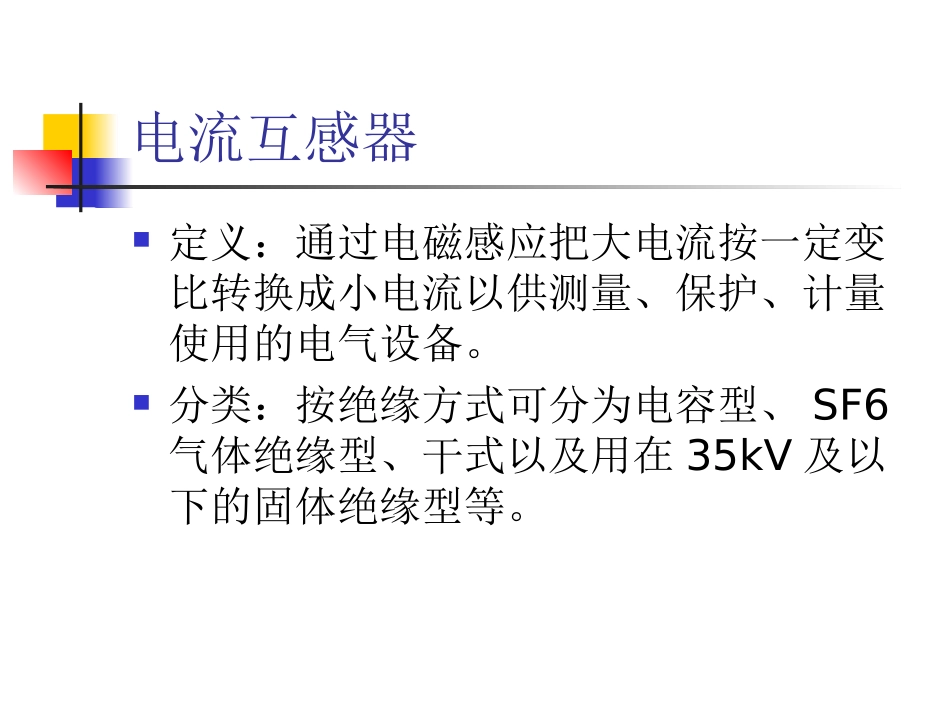

互感器及其试验电流互感器定义：通过电磁感应把大电流按一定变比转换成小电流以供测量、保护、计量使用的电气设备。分类：按绝缘方式可分为电容型、SF6气体绝缘型、干式以及用在35kV及以下的固体绝缘型等。一、油浸式电容型电流互感器结构图1—一次绕组；2—电容屏；3—二次绕组及铁芯；4—末屏初级绕组和次级绕组之间存在着主电容屏，主电容屏间有若干端屏。一般来说，110KVTA有6个主屏，220KVTA有10个主屏。试验项目主要是由其结构决定的。电容型TA要进行以下试验项目：1，本体以及末屏绝缘电阻测试。试验目的：检查TA内部是否存在贯穿性的绝缘故障或存在整体受潮。要求值：与历次试验值比较应无明显差别。注意事项：应注意环境温度、湿度的影响。2，tgδ及电容量测试试验目的：检查TA内部绝缘是否存在局部或贯穿性缺陷。注意事项主绝缘试验时，使用正接线，加电压为10KV，主要考核主屏的绝缘情况。主屏发生击穿后，反映出的电容量变化明显，但当单个端屏发生击穿时，反映出来的主绝缘电容变化量通常教小，一般在3％左右，此时也应引起注意。当末屏的绝缘电阻小于1000MΩ时，也要测量末屏的介损。试验电压2KV。末屏的引出结构方式对介损的影响较大，由环氧玻璃布板直接引出的末屏介损一般都比较大，最大可达8％，合格的也大多在1～1.5％之间。由绝缘小瓷套管引出的末屏介损一般都较小，一般在1％以下。3，绝缘油试验试验目的：检查绝缘油的性能。注意事项定期检测只进行色谱试验。全密封的按厂家要求进行。注意值：总烃100×10-6H2150×10-6C2H22×10-6(110kV及以下)1×10-6(220～500kV)4，交流耐压试验试验目的考核设备的整体绝缘性能。绝缘电阻测试及介损测试，试验电压低。规程仅对20kV以下的电流互感器做了定期试验的要求，对于110kV及以上的要求是“大修后”、“必要时”。对于“必要时”的了解：对绝缘有怀疑时。注意事项耐压值的选取问题。二次绕组接地。5，局部放电试验试验的目的如果介质内部存在小的气泡，前面几个试验都不能发现这一缺陷。运行带电时，气泡会发生放电，而这种长期的放电会加速绝缘老化，同时产生大量烃类气体，最总导致绝缘击穿，甚至发生爆炸。在实际操作过程中，由于规程的要求值很低（110kV及以上油浸式互感器在电压为时，放电量不大于20pC），而受干扰等因素的影响，现场局放试验难度较大。极性试验确定二次电流方向。变比试验核对实际变比值。励磁特性试验只对保护有要求的绕组（P级）一次绕组直流电阻测量与历次值比无明显差别。二、SF6互感器1、基本知识D:\电力PPT\SF6互感器\cur_t.exe2、试验项目及目的a、有关绝缘介质的试验SF6的绝缘性能与其所含微水量、压力关系较大，故要求测试气体单位体积含水量及检漏试验。其中微水含量要求为运行中不大于500μL／L，交接不大于250μL／L。检漏试验要求无明显的泄露点。需要引起注意的是，微水含量与环境温度有较大关系，规程只规定了20℃的值。2、交流耐压试验试验目的考核一次主绝缘注意事项耐压值，预试耐压值为出厂值的80%，交接耐压值为出厂值的90%（国网公司18项反措要求）。耐压前应进行老练试验。老练试验目的是为了通过较高的试验电压打掉可能存在的毛刺。其它试验包括绝缘电阻测试、绕组直阻、励磁特性、极性试验、变比试验。要求与电容型相同。3、干式电流互感器现有的预试规程《DL/T596》没有规定具体项目及要求值。建议参照厂家的出厂要求进行。电压互感器系统内常见的有电磁式电压互感器和电容式电压互感器两种，新投产的110kV以上基本以电容式电压互感器为主，主要是电磁式电压互感器存在谐振的可能。谐振的主要原因是由电磁式电压互感器的电感是非线性。电磁式电压互感器（串级式）1、结构图（220kV）110kV结构图试验项目1、绝缘电阻测试要求：与出厂值比较目的：发现整体绝缘受潮或劣化。注意事项：试验时，注意温度、湿度的影响。测量二次绕组时，注意将非被试绕组短路接地。当环境湿度较大时，应采取措施，去除表面泄漏的影响。2、介损测量a、常规反接线法主要是以下三部分的介损：①一次绕组静电屏对二次绕组的介损；②...
