arcgis矢量化基本操作全解

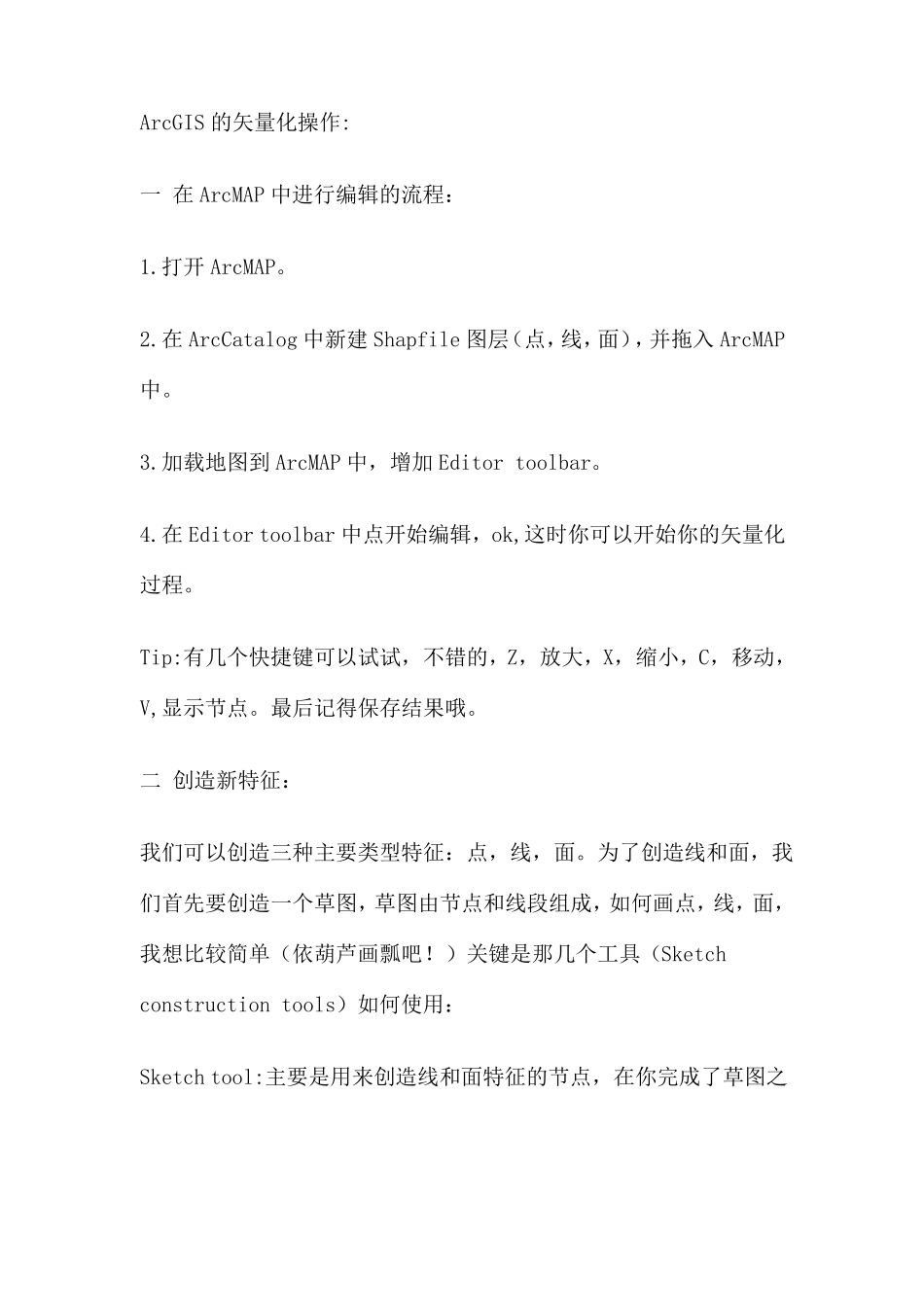

ArcGIS 的矢量化操作:一 在 ArcMAP 中进行编辑的流程：1.打开 ArcMAP。2.在 ArcCatalog 中新建 Shapfile 图层（点，线，面），并拖入 ArcMAP中。3.加载地图到 ArcMAP 中，增加 Editor toolbar。4.在 Editor toolbar 中点开始编辑，ok,这时你可以开始你的矢量化过程。Tip:有几个快捷键可以试试，不错的，Z，放大，X，缩小，C，移动，V,显示节点。最后记得保存结果哦。二 创造新特征：我们可以创造三种主要类型特征：点，线，面。为了创造线和面，我们首先要创造一个草图，草图由节点和线段组成，如何画点，线，面，我想比较简单（依葫芦画瓢吧！）关键是那几个工具（Sketchconstruction tools）如何使用：Sketch tool:主要是用来创造线和面特征的节点，在你完成了草图之后，ArcMAP 就会增加最后的线段，形成矢量图。Arc tool:这个主要是帮你创造一个弧段的,选中这个工具后，先在弧段起点点一下，然后在弧段高度方向大致位置点一下（这个点是不可见的，只是给你确定弧段的高度），最后在弧段的终点点一下，就形成一条弧段了。Direction-distance tool:这个主要是从已知某一个方向和某一个距离来确定一个点。首先点一个已知方向的点，这是会有一条线出来，你确定好方向后，再点已知距离的点，这是出来一个圆，确定距离后，直线和圆有交点，这就是你要的点，再上面点一下就 ok!Distance-distance tool:这个和上面的一样的道理，只是它都用距离来确定一个点，也就是两个圆确定你要的点。Endpoint arc tool:这也是创造弧段用的，与 Arc tool 工具不同的是，它是先在弧段的起点点一下，然后在弧段的终点点一下，再点一个点确定弧段的半径。个人认为这个工具要比 Arc tool 工具更精确些。Intersection tool:就是利用两条直线确定一个点。很简单一用就会！Midpoint tool:确定中点的工具，比如马路的中点，你可以先点一边，再点马路另一边，这时马路的中点自动出现了。Tangent curve tool:相切弧段工具，它能够在一条线段上画出一条切线，只有你用其他工具画了线段出来时你才可以用这个工具。Trace tool: 主要是用来在跟踪已存在的特征，比如一栋房子，你要沿房子外围画一条线（比如围墙），那么你使用这个工具就非常方便，首先开始时你必须按 O 键，设置下跟踪的间距，如 100，其中还有三个角点的方式：mitered 是直角 bevelled 是钝角 rounded 是圆角。Ok,到这，基本工具就介绍完了。三 其他的操作上面介...
