电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

ASTMD3362005铅笔试验法测定涂膜硬度的标准试验方法

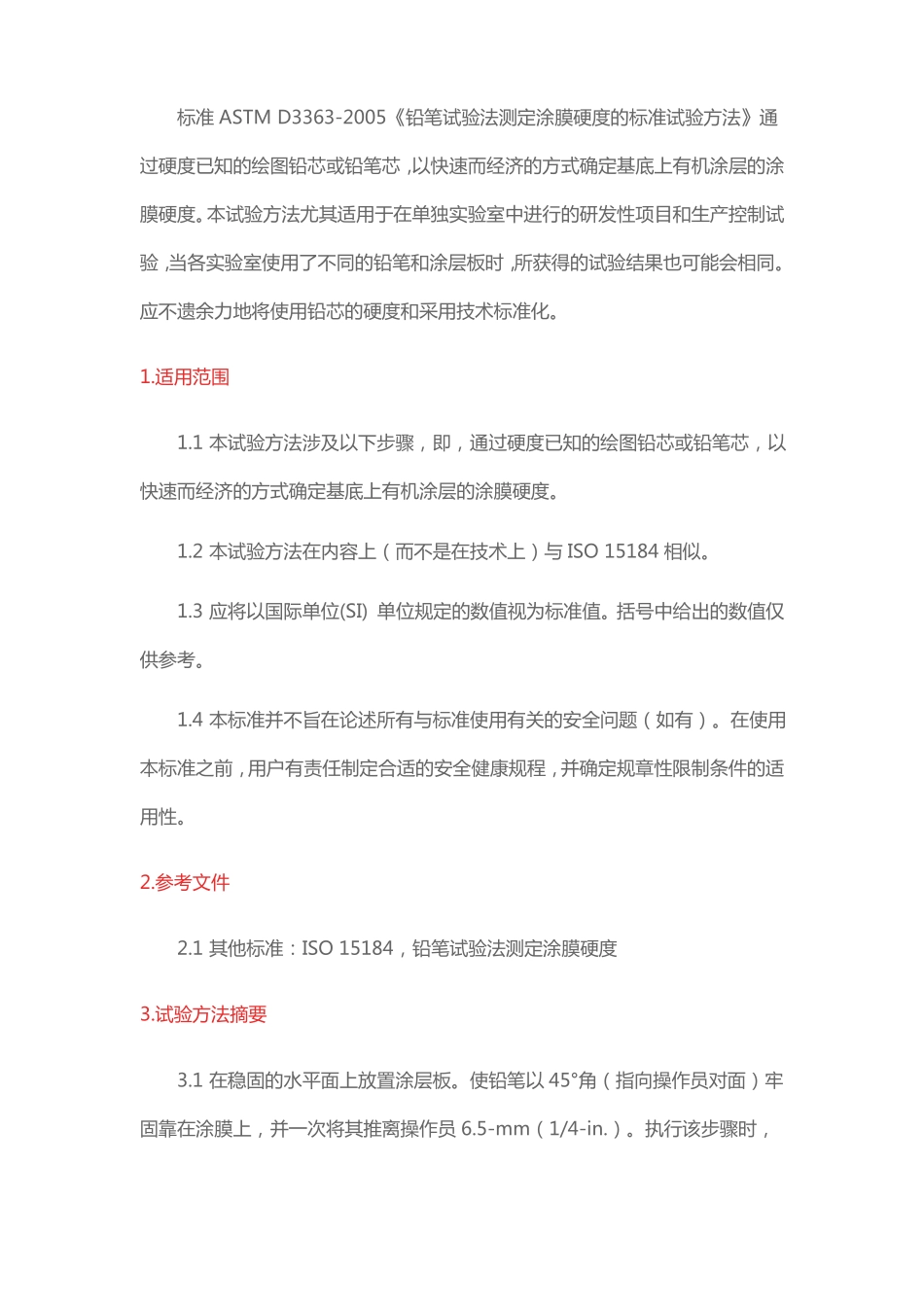

ASTMD3362005铅笔试验法测定涂膜硬度的标准试验方法_第1页
1/5

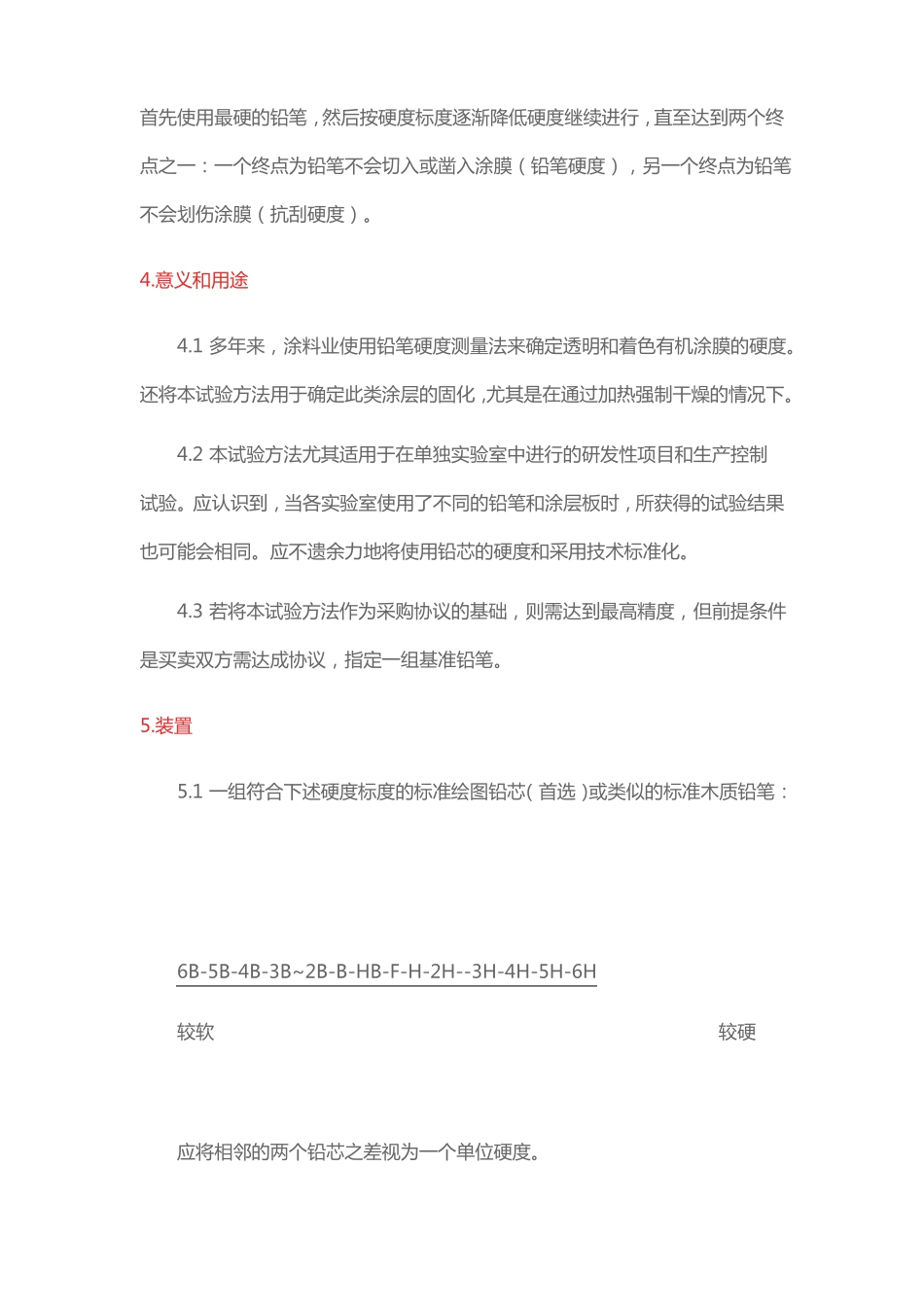

ASTMD3362005铅笔试验法测定涂膜硬度的标准试验方法_第2页
2/5
ASTMD3362005铅笔试验法测定涂膜硬度的标准试验方法_第3页
3/5
标准 ASTM D3363-2005《铅笔试验法测定涂膜硬度的标准试验方法》通过硬度已知的绘图铅芯或铅笔芯,以快速而经济的方式确定基底上有机涂层的涂膜硬度。本试验方法尤其适用于在单独实验室中进行的研发性项目和生产控制试验,当各实验室使用了不同的铅笔和涂层板时,所获得的试验结果也可能会相同。应不遗余力地将使用铅芯的硬度和采用技术标准化。1.适用范围1.1 本试验方法涉及以下步骤,即,通过硬度已知的绘图铅芯或铅笔芯,以快速而经济的方式确定基底上有机涂层的涂膜硬度。1.2 本试验方法在内容上(而不是在技术上)与 ISO 15184 相似。1.3 应将以国际单位(SI) 单位规定的数值视为标准值。括号中给出的数值仅供参考。1.4 本标准并不旨在论述所有与标准使用有关的安全问题(如有)。在使用本标准之前,用户有责任制定合适的安全健康规程,并确定规章性限制条件的适用性。2.参考文件2.1 其他标准:ISO 15184,铅笔试验法测定涂膜硬度3.试验方法摘要3.1 在稳固的水平面上放置涂层板。使铅笔以 45°角(指向操作员对面)牢固靠在涂膜上,并一次将其推离操作员 6.5-mm(1/4-in.)。执行该步骤时,首先使用最硬的铅笔,然后按硬度标度逐渐降低硬度继续进行,直至达到两个终点之一:一个终点为铅笔不会切入或凿入涂膜(铅笔硬度),另一个终点为铅笔不会划伤涂膜(抗刮硬度)。4.意义和用途4.1 多年来,涂料业使用铅笔硬度测量法来确定透明和着色有机涂膜的硬度。还将本试验方法用于确定此类涂层的固化,尤其是在通过加热强制干燥的情况下。4.2 本试验方法尤其适用于在单独实验室中进行的研发性项目和生产控制试验。应认识到,当各实验室使用了不同的铅笔和涂层板时,所获得的试验结果也可能会相同。应不遗余力地将使用铅芯的硬度和采用技术标准化。4.3 若将本试验方法作为采购协议的基础,则需达到最高精度,但前提条件是买卖双方需达成协议,指定一组基准铅笔。5.装置5.1 一组符合下述硬度标度的标准绘图铅芯(首选)或类似的标准木质铅笔:6B-5B-4B-3B~2B-B-HB-F-H-2H--3H-4H-5H-6H较软较硬应将相邻的两个铅芯之差视为一个单位硬度。5.2 绘图铅芯用机械铅芯座(若使用)。5.3 如果采用木质铅笔,则可用绘图员式机械卷笔刀削铅笔。5.4 400 目砂纸。6.试样和试验条件6.1 使用适当的方法将表面涂料涂抹在平滑的刚性基底上,然后使其正确固化,或者,采用从涂层材料上切下的样板。所采用的涂层板、固化条件以及试验前的涂层老化...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

ASTMD3362005铅笔试验法测定涂膜硬度的标准试验方法

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
