A区地下车库1#汽车坡道钢结构驳接爪玻璃雨棚工程施工方案VIP专享

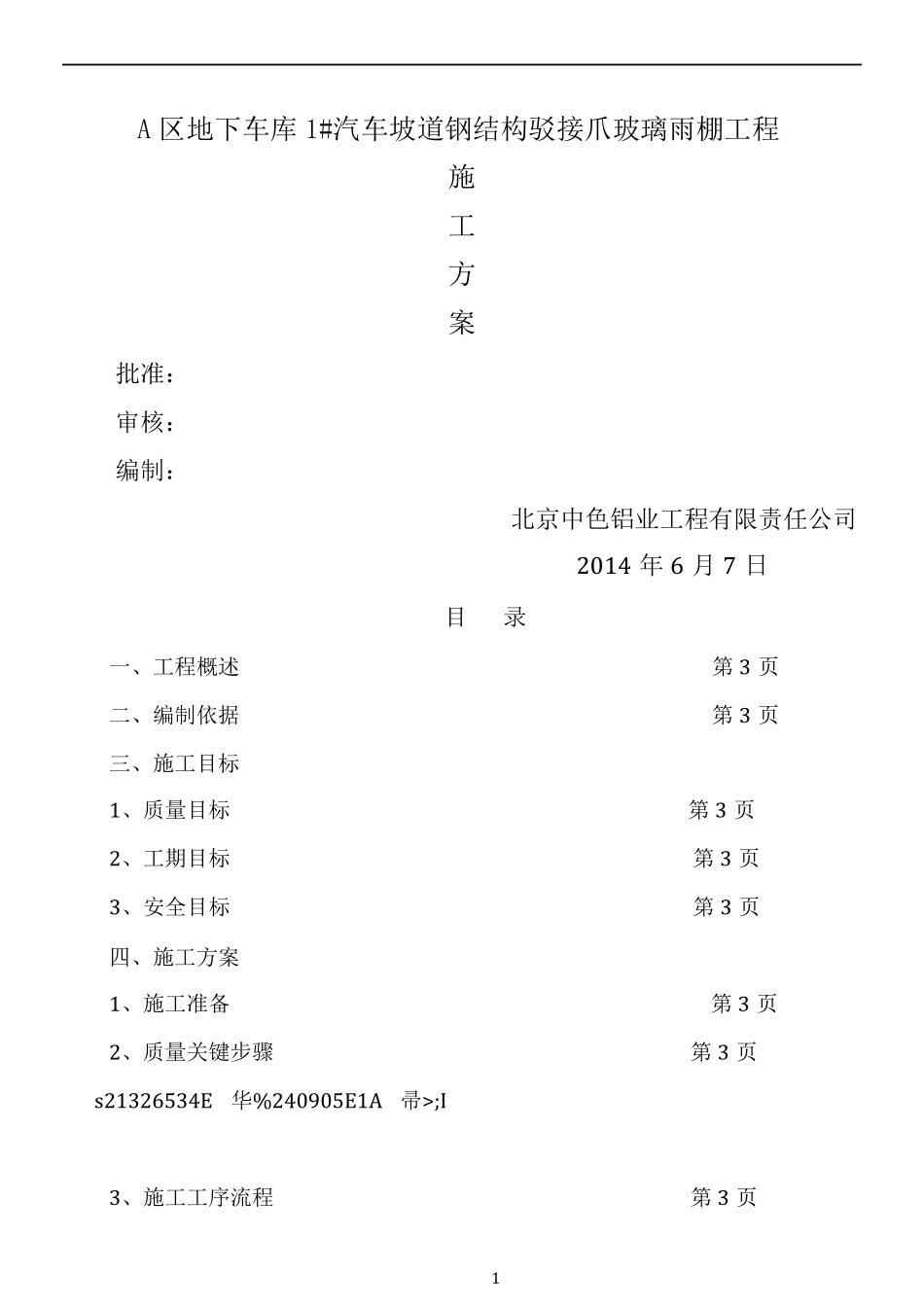

A 区地下车库 1#汽车坡道钢结构驳接爪玻璃雨棚工程施工方批准：审核：编制：一、工程概述二、编制依据三、施工目标1、质量目标2、工期目标3、安全目标四、施工方案1、施工准备2、质量关键步骤s21326534E华%240905E1A3、施工工序流程案目帚>;I北京中色铝业工程有限责任公司2014 年 6 月 7 日录第 3 页第 3 页第 3 页第 3 页第 3 页第 3 页第 3 页第 3 页14、作业流程第 4 页五、质量标准第 5 页六、成品保护第 6 页七、主材一览表第 6 页一、 工程概况工程名称：A 区地下车库 1#汽车坡道钢结构驳接爪玻璃雨棚工程，该工程出入口为弧形坡，总工程量为 268.63 ㎡。二、 编制依据1、《汽车库建筑设计规范》JGJ100-982、《工程强制性条文》房屋部分3、《屋面工程技术规范》GB50345-20044、《建筑玻璃应用技术》 JGJ113-2003三、施工目标1、质量目标：合格2、工期目标：20 天3、安全目标：零事故四、施工方案1、施工准备228355933夳.M8374009218鈘 364228E46蹆 2632266D2曒A、熟悉图纸了解设计意图的质量要求及细部做法，认真查看图纸并全部领会，对照图纸与现场有不同或不理解施工图纸，可向项目部和设计人员提出问题和意见，核对图纸无误后再进行施工。B、按施工制定场地整齐摆放各种材料，组织施工机械的架设，安装于调试。C、勘察施工现场并与监理、业主确定设计标高。D、驳接爪、玻璃、钢型材订货加工：按照确定的钢型材、驳接爪、玻璃样品进行订货加工。必须注意加工的质量，它关系到现场的施工质量。2、质量关键步骤玻璃板块分隔放线必须准确，钢型材焊接防锈处理符合设计要求。驳接爪、钢型材、焊接必须符合设计规范。3、施工工序流程按工艺分为： 现场测量放线放样→检查验线→检查预埋件或（安装锚栓）→安装后置预埋件→制作钢结构及连接件→检查验收埋件→安装钢结构→安装连接件及连接拉杆→检查调整连接件及连接拉杆水平度及落水坡度→安装驳接爪转接件及所有钢架满焊→玻璃放样、校正规格尺寸→隐蔽检查办理工序验收→钢结构饰面喷涂油漆→玻璃板块安装→自检检查板块安装质量报监理验收→打胶检查及清理、班组自检→项目部检查验收。4、作业流程⑴、放线控制a、组织技术人员对施工现场按照交底标高进行测量放线，按标高线在墙上弹出 1m 水平控制2线和板块分格线。b、组织技术人员对施工范围的建筑基层表面画出预埋件位置，除去埋板位置上的水泥砂浆，保证埋板安装在砼墙上能平正贴合。⑵、...
