BRW400／35乳化泵说明书详解VIP专享

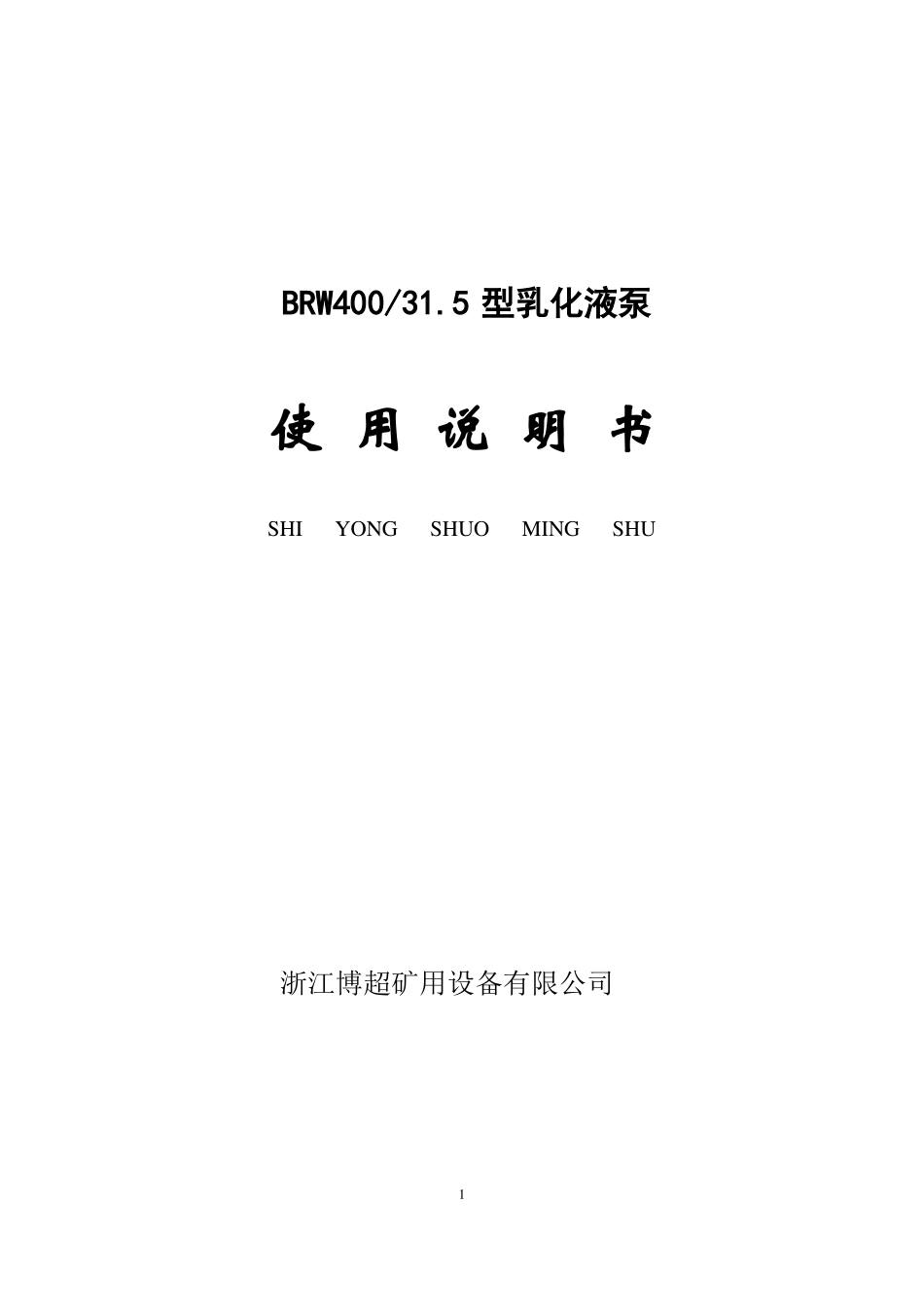

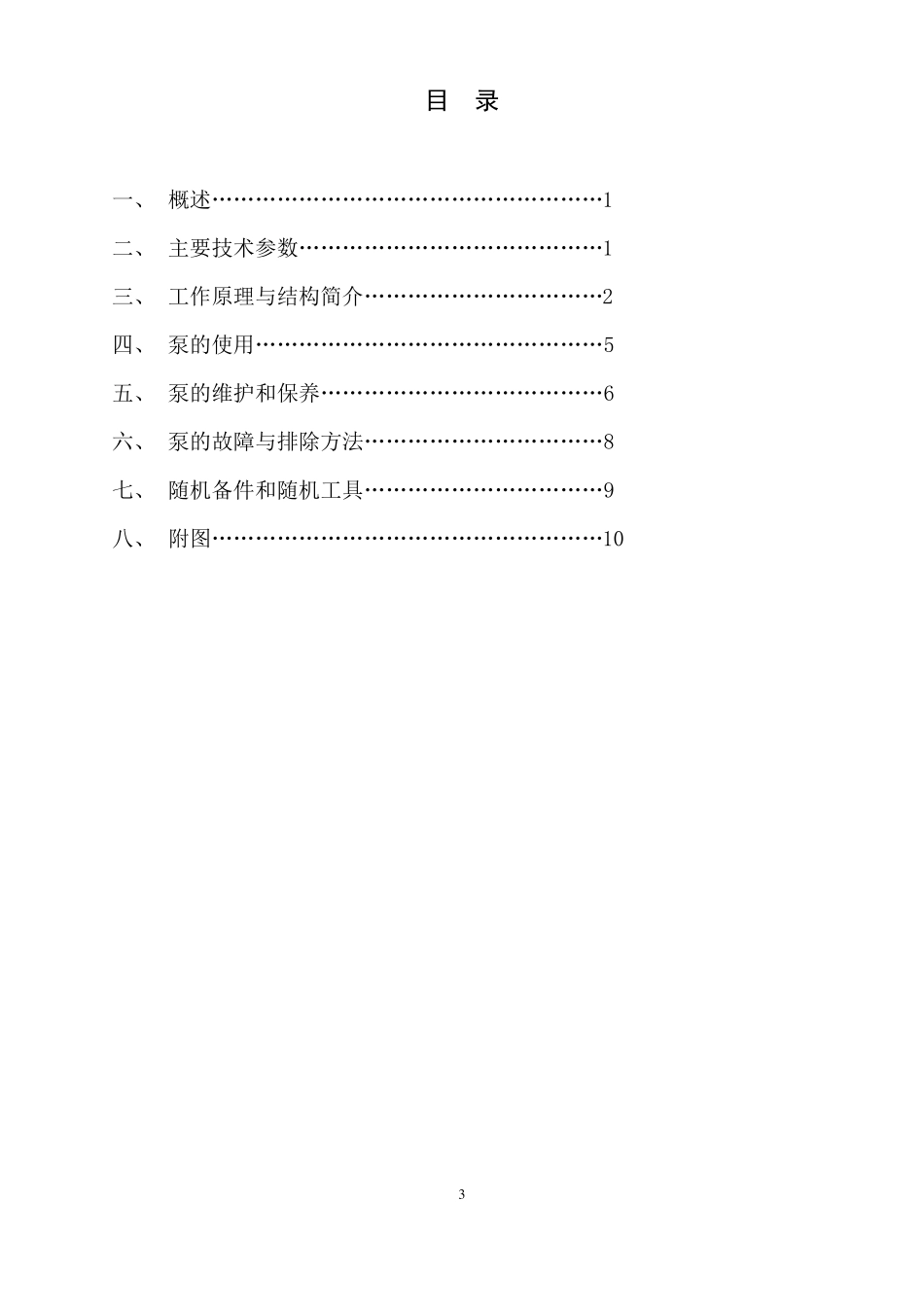

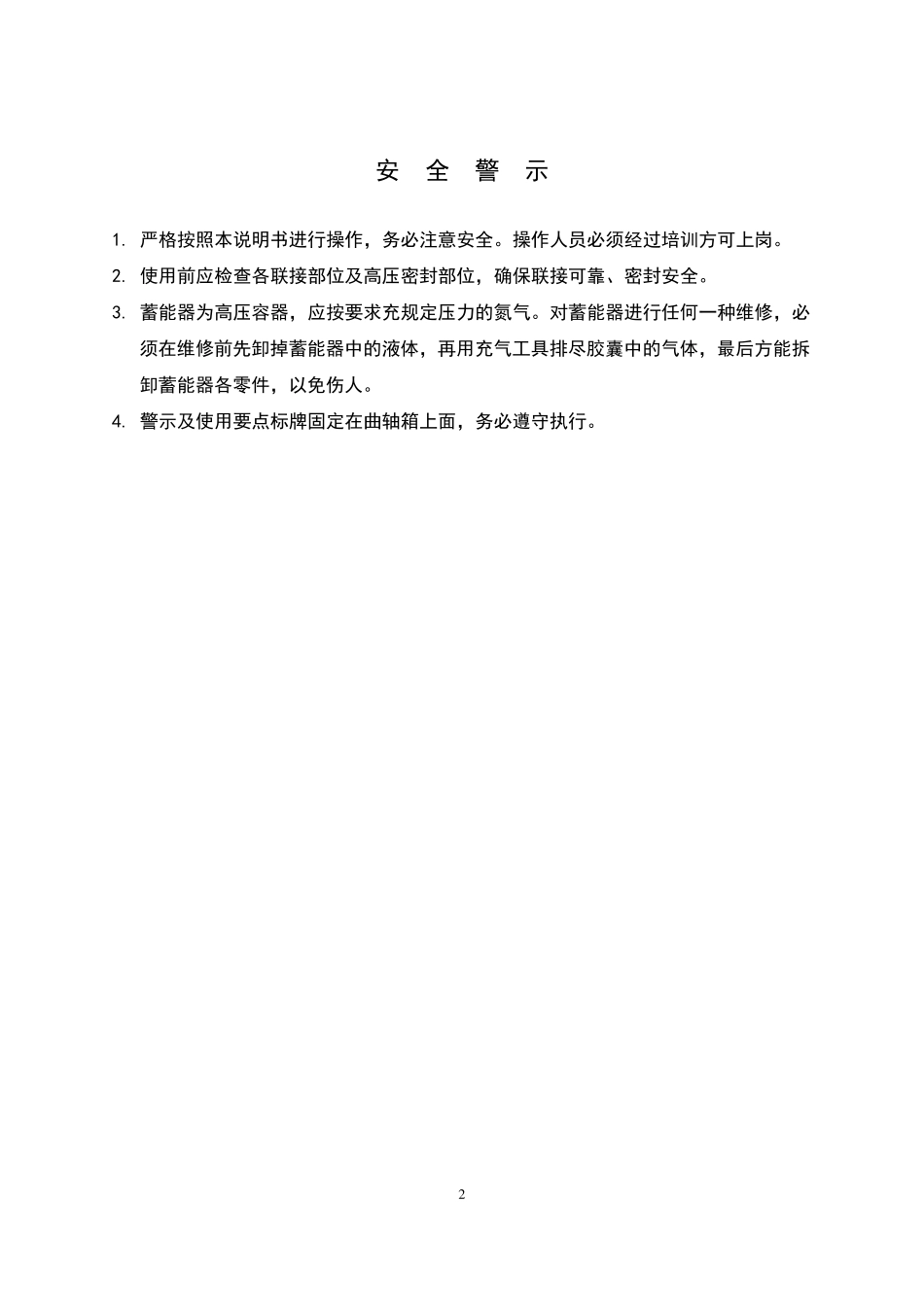

BRW400/31.5 型乳化液泵使 用 说 明 书SHIYONGSHUOMINGSHU浙江博超矿用设备有限公司1安全警示1. 严格按照本说明书进行操作，务必注意安全。操作人员必须经过培训方可上岗。2. 使用前应检查各联接部位及高压密封部位，确保联接可靠、密封安全。3. 蓄能器为高压容器，应按要求充规定压力的氮气。对蓄能器进行任何一种维修，必须在维修前先卸掉蓄能器中的液体，再用充气工具排尽胶囊中的气体，最后方能拆卸蓄能器各零件，以免伤人。4. 警示及使用要点标牌固定在曲轴箱上面，务必遵守执行。2目录一、 概述………………………………………………1二、 主要技术参数……………………………………1三、 工作原理与结构简介……………………………2四、 泵的使用…………………………………………5五、 泵的维护和保养…………………………………6六、 泵的故障与排除方法……………………………8七、 随机备件和随机工具……………………………9八、 附图………………………………………………103一、概述BRW400/31.5 型乳化液泵与 RX400/25 乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。本泵为兖矿集团东滩矿的专用配套设备，在泵上配置了必要的传感器如图 1 所示，有曲轴箱油温传感器（开关量）和齿轮油泵油压传感器（开关量）及泵站高压出口压力传感器等。本产品符合《MT/T188.2-2000 煤矿用乳化液泵站乳化液泵》标准。泵型号说明：B R W□ / □□工厂产品特征代号主参数公称压力（兆帕）主参数公称流量（升/分）第二特征代号（“W”表示卧式结构）第一特征代号（“R”表示乳化液）泵（“B”表示泵）二、主要技术参数型号参数进水压力公称压力公称流量曲轴转速柱塞直径柱塞行程柱塞数目电机功率外型尺寸（长×宽×高）总重量安全阀出厂调定压力4BRW400/31.5常压31.5MPa400L/min650r/min45mm84mm5250kW3380×1235×13604500kg34.7～36.2MPa卸载阀出厂调定压力卸载阀恢复工作压力润滑油泵工作压力工作液配套液箱三、工作原理与结构简介31.5 MPa卸载阀调定压力的 80%～90%≮0.1MPa含 3%～5%乳化油的中性水混合液RX400/25卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。...
