C650卧式车床的PLC控制系统设计

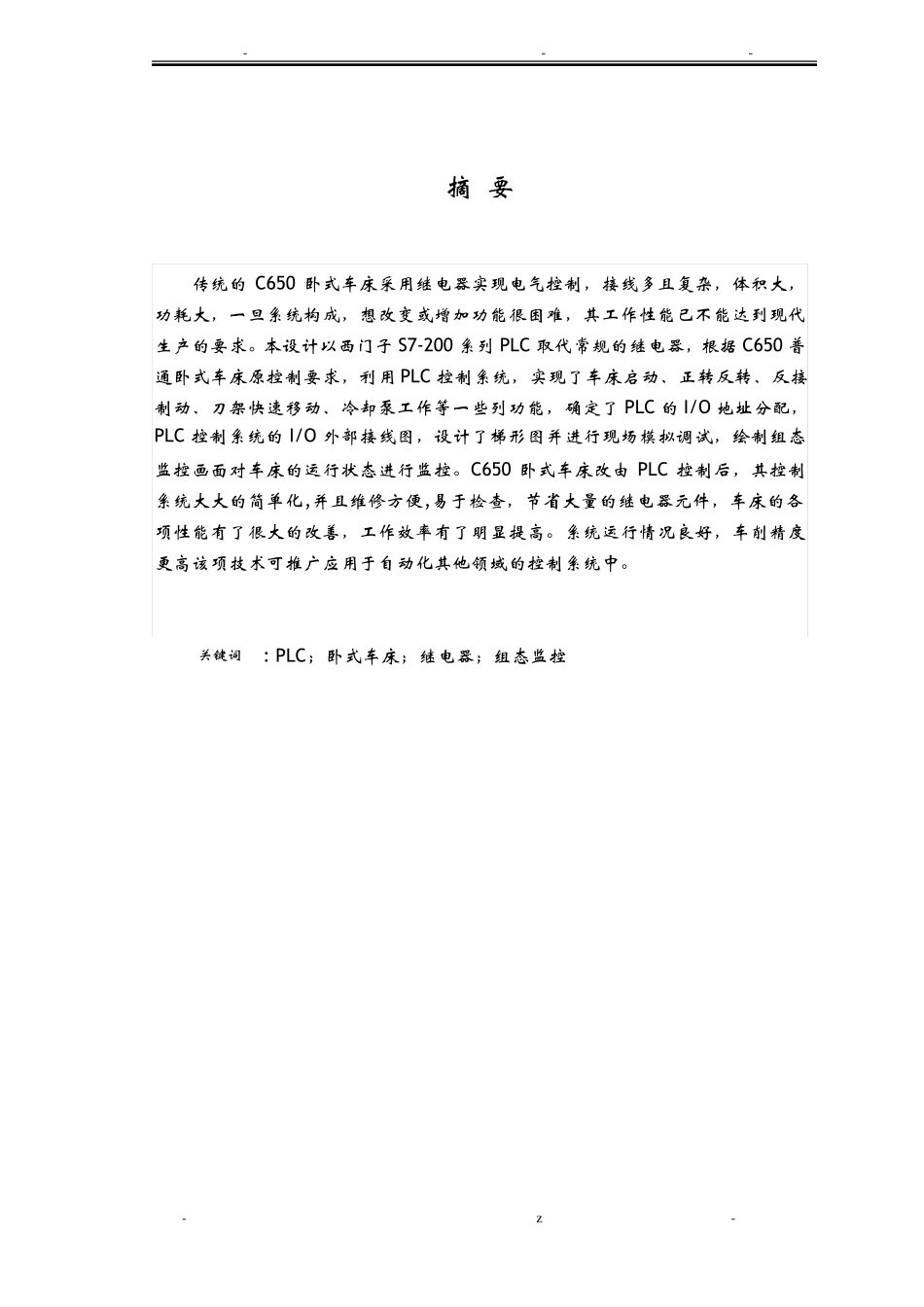

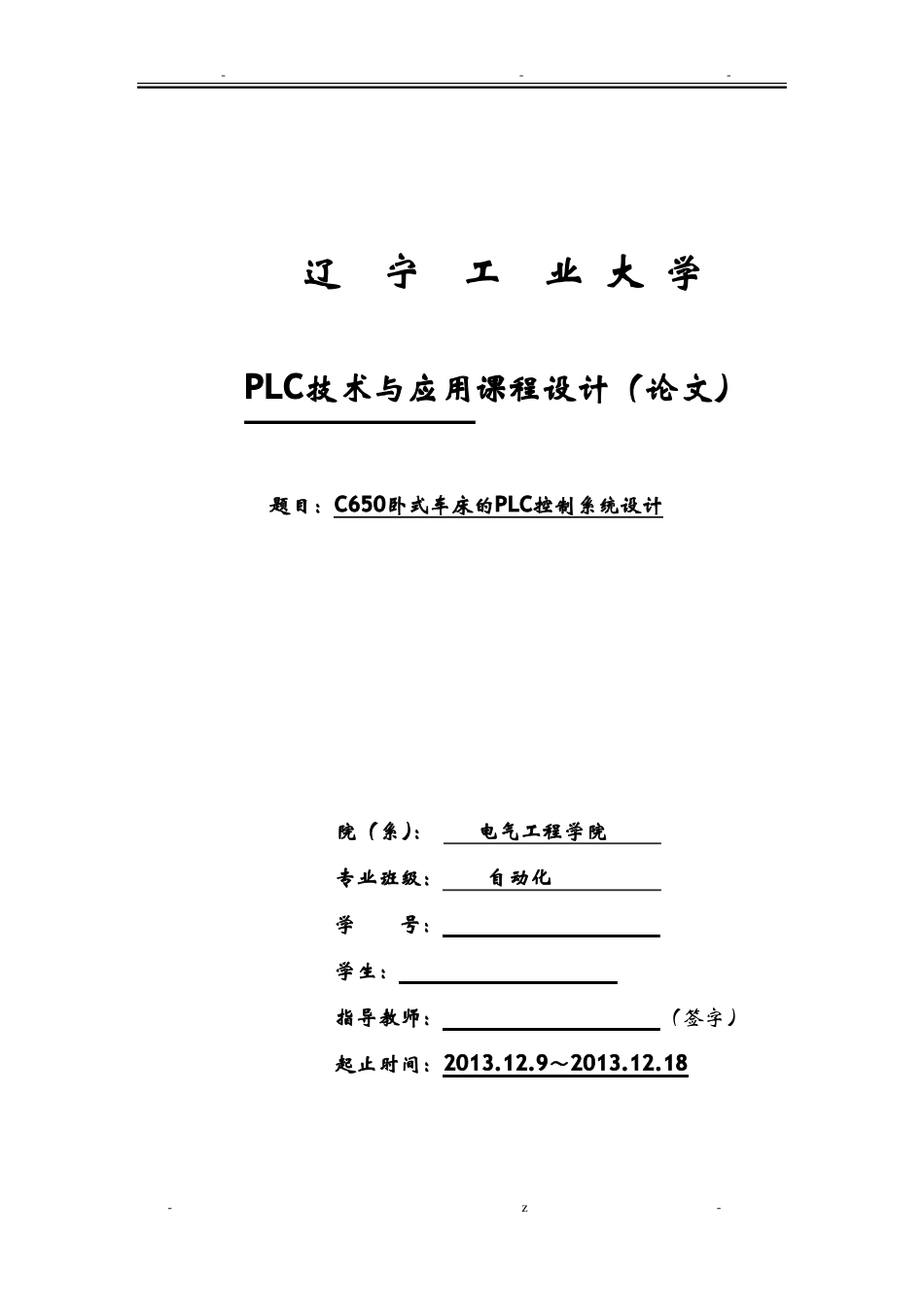

---辽宁工业 大 学PLC技术与应用课程设计（论文）题目：C650卧式车床的PLC控制系统设计院（系）：电气工程学院专业班级：自动化学号：学生：指导教师：（签字）起止时间：2013.12.9～2013.12.18-z----课程设计（论文）任务及评语院（系）：电气工程学院教研室：自动化学 号学生专业班级课程设计（论 C650 卧式车床的 PLC 控制系统设计文）题目课题完成的功能、设计任务及要求、技术参数实现功能C650 卧式车床有两种主要运动：一种是安装在床身主轴箱中的主轴作旋转运动，另一种是刀架的快速直线移动；在加工过程中，还需要提供切削液。从车床的加工工艺出发，对电气控制有以下要求：1）主轴电动机M1 完成主轴旋转运动，采用直接起动方式，可正、反两个方向旋转。2）电动机 M2 拖动冷却泵，为加工时提供切削液，采用直接起动、单向运行。3）快速移动电动机 M3 拖动刀架快速移动，根据需要可随时进行手动控制起停，采用单向点动的工作方式。4）根据系统设计，编写上位机组态软件，监控系统运行状态。设计任务及要求1、根据系统控制要求，确定总体控制方案（包括设计系统组成框图，分析各部分的作用）2、确定输入输出信号和类型，选择 PLC 型号和扩展模块。3、设计 3 台电机的主电路；建立 I/O 分配表，完成 PLC 与输入/输出信号的外部接线；4、按系统的控制要求，用梯形图设计程序；5、上机调试、完善程序；6、按学校规定格式，撰写、打印设计说明书一份；设计说明书应在4000 字以上。技术参数1）主轴电动机：P=4.0kw，n=1440 转/分，U=380V，I=8.4A；2）冷却泵电动机：P=3.0kw，n=1430 转/分，U=380V，I=6.5A；3）刀架移动电动机：P=1.5kw，n=1410 转/分，U=380V，I=3.49A；1、 布置任务，查阅资料，确定系统的组成（2 天）2、 设计电机主电路，建立 I/O 分配，完成外部接线设计（2 天）3、 按系统的控制要求，完成梯形图设计（2 天）4、 上机调试、修改程序（1 天）5、 撰写、打印设计说明书（2 天）6、 答辩（1 天）平时：论文质量：答辩：总成绩：指导教师签字：年月日注：成绩：平时20%论文质量60%答辩20%以百分制计算-z-课程设计（论文）任务进度计划指导教师评语及成绩---摘 要传统的 C650 卧式车床采用继电器实现电气控制，接线多且复杂，体积大，功耗大，一旦系统构成，想改变或增加功能很困难，其工作性能已不能达到现代生产的要求。本设计以西门子 S7-200 系列 PLC 取代常规的继电器，根据...
