AutoCAD 练习题10
1习题 1：定数等分画圆弧◆练习说明：1、此图中间为 6 等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制
◆操作提示：⑴先画一条长为 70 的直线，然后在这条直线上 6 等分（如图所示）⑵使用“多段线”命令，在“指定起点 : 指定下一个点或 [圆弧(A)/半宽(H)/ 长度(L)/ 放弃(U)/ 宽度(W)]: ”提示下输入 a；在“指定圆弧的端点或[角度(A)/ 圆心(CE)/ 方向(D)/ 半宽(H)/ 直线(L)/ 半径(R)/ 第二个 点 (S)/ 放弃(U)/ 宽度(W)]: ”提示 下输 入 d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)] ”提示下输入 35，回车⑸删除辅助线，添加尺寸标注（如图所示）10
2习题 2：环形阵列画圆弧◆练习说明：1、此图外面由 8 段相同的圆弧构成；2、使用环形阵列命令快速绘制
◆操作提示：⑴先画一个直径为 35 的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出 8 个圆（如图所示）⑶使用“ 修剪”命 令，修 剪出一段圆弧后，并 删除多余的圆（ 如图所示）⑷再次使用“环形阵列”命令，阵列出 8 个圆弧，添加尺寸标注（如图所示）10

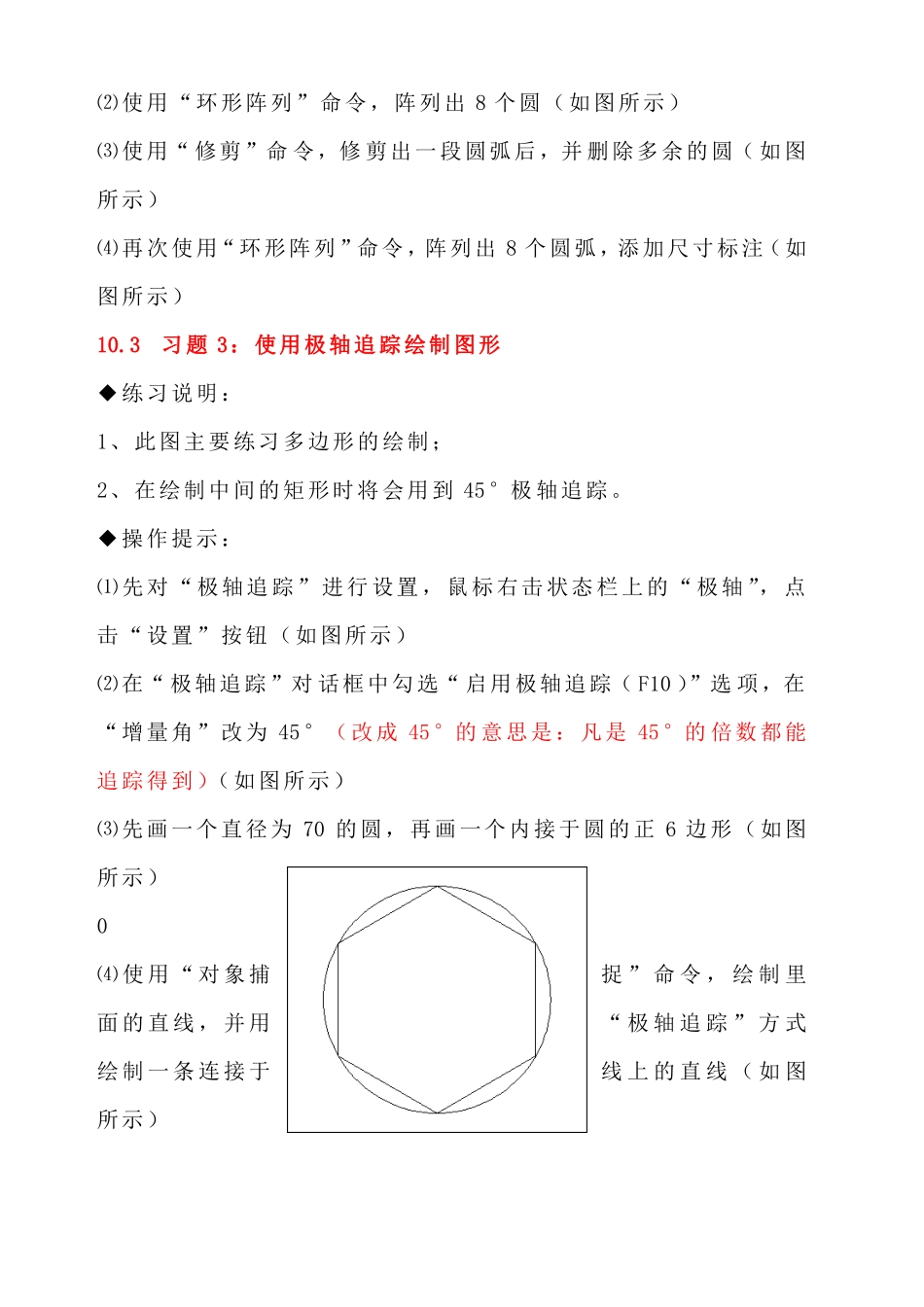

3习题 3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到 45°极 轴追踪

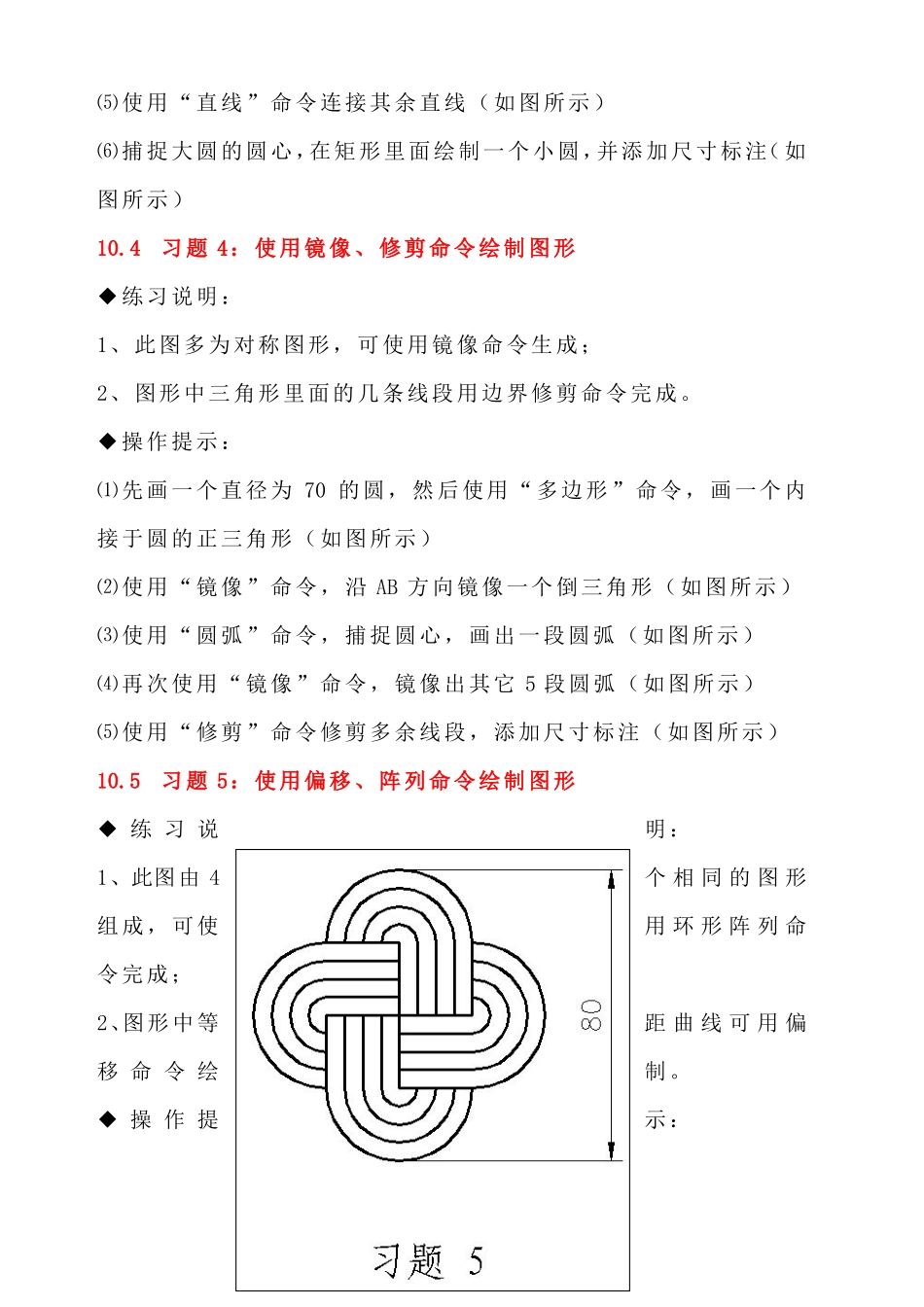

◆操作提示：⑴先对“ 极轴追 踪”进行 设置， 鼠标右击 状态栏 上的“极 轴”， 点击“设置”按钮（如图所示）⑵在“ 极轴追踪”对 话框中勾选“ 启用极轴追踪（ F10 ）”选 项，在“增量角”改为 45°（改成 45°的 意思是：凡是 45°的 倍数都能追踪得到）（如图所示）⑶先画一个直径为 70 的圆，再画一个内接于
