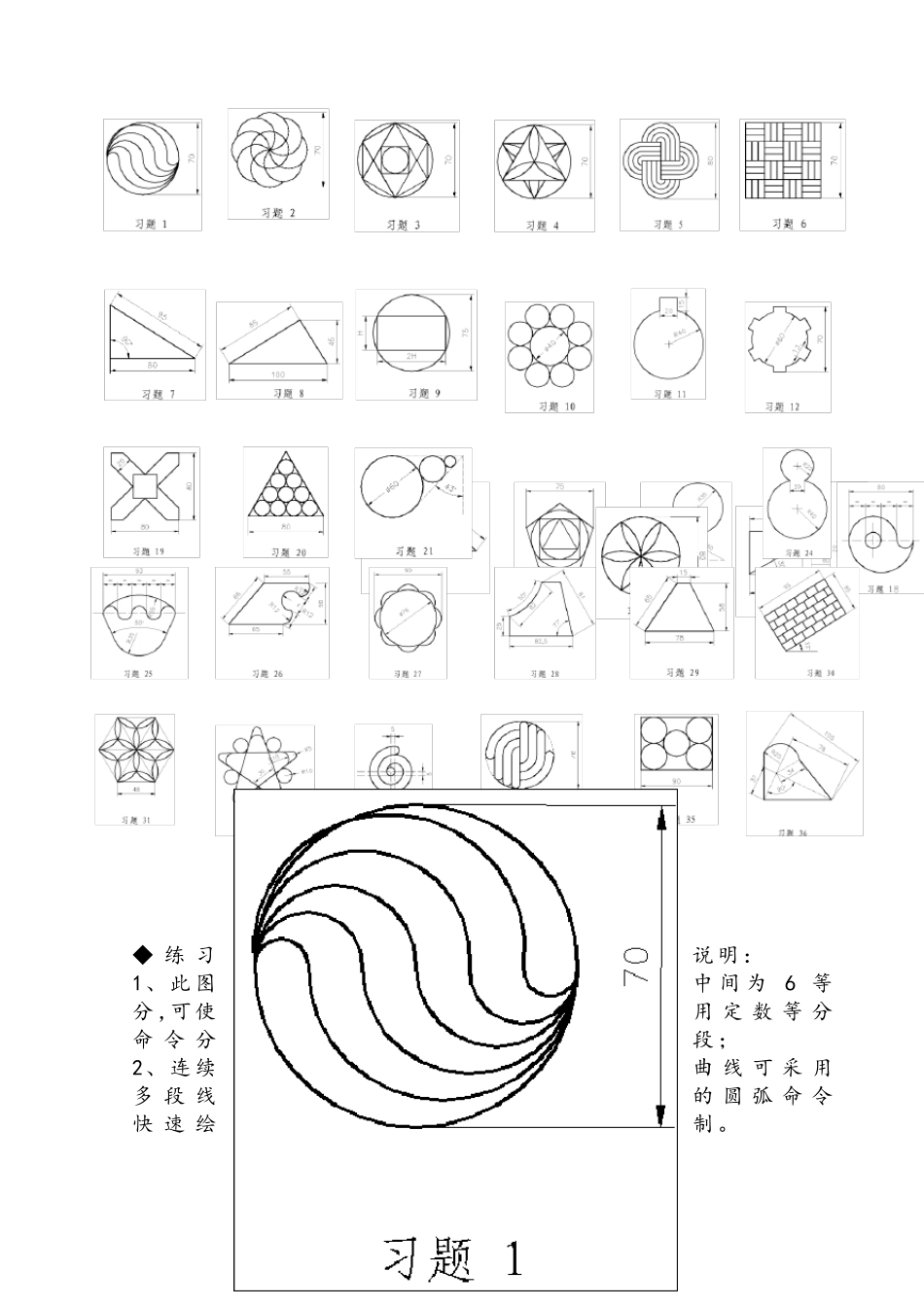

◆ 练 习1、此 图分，可使命 令 分2、连 续多 段 线快 速 绘说明：中 间 为 6用 定 数 等段；曲 线 可 采的 圆 弧 命制。等分用令◆操作提示：⑴先画一条长为 70 的直线，然后在这条直线上 6 等分（如图所示）⑵使用 “ 多段线”命 令 ，在 “ 指定 起点 : 指 定 下一 个点 或[圆 弧 (A)/ 半 宽 (H)/ 长 度(L)/ 放弃(U)/ 宽度(W)]: ”提示下输入 a；在 “ 指 定 圆 弧 的 端 点 或 [角 度 (A)/ 圆 心 (CE)/ 方 向 (D)/ 半 宽 (H)/ 直线(L)/ 半径(R)/ 第二个点(S)/ 放弃(U)/ 宽度(W)]: ”提示下输入 d，开始绘制圆弧的方向（如图所示）⑶ 重 复以 上 的操 作 ，完 成 圆弧 的 绘制 （ 如图所示）⑷ 选 择 “圆 ” 命令 ， 捕 捉圆 的 中点 ， 在 “指 定 圆的 半 径 或[直径(D)] ”提示下输入 35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2习 题2 ： 环 形 阵 列画圆弧◆ 练 习 说明：1、此图外面由 8 段相同的圆弧构成；2、使用环形阵 列 命 令 快速绘制。◆操作提示：⑴先画一个直径为 35 的圆，然后向上复制（如图所示）⑵ 使 用 “ 环 形阵 列 ” 命 令 ，阵列出 8 个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命 令，阵 列出 8个圆弧，添加尺寸标注（如图所示）10.3习 题 3： 使 用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到 45°极 轴追踪。◆ 操 作 提示：⑴先对“极轴追踪”进行设置，鼠标右 击 状 态 栏上 的 “ 极轴”，点击“设置 ” 按 钮（如图所示）⑵在“极轴追踪”对话框中勾选“ 启用极轴追踪（ F10 ）”选 项，在“ 增量角”改 为 45°（改成 45°的 意思是：凡 是 45°的 倍数都能追踪得到）（如图所示）⑶ 先 画 一 个 直 径为 70 的圆，再画一个内接于圆的正 6 边形（如图所示）0⑷ 使 用 “ 对 象 捕 捉 ” 命 令 ， 绘 制 里 面 的 直 线 ， 并 用 “ 极 轴 追 踪 ”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命 令 连 接 其 余 直线（如图所示）⑹ 捕 捉 大 圆的 圆 心 ， 在 矩形 里 面 绘 制一 个 小 圆 ， 并添 加 尺 寸 标注（...
