CASS91方格网土方计算实例

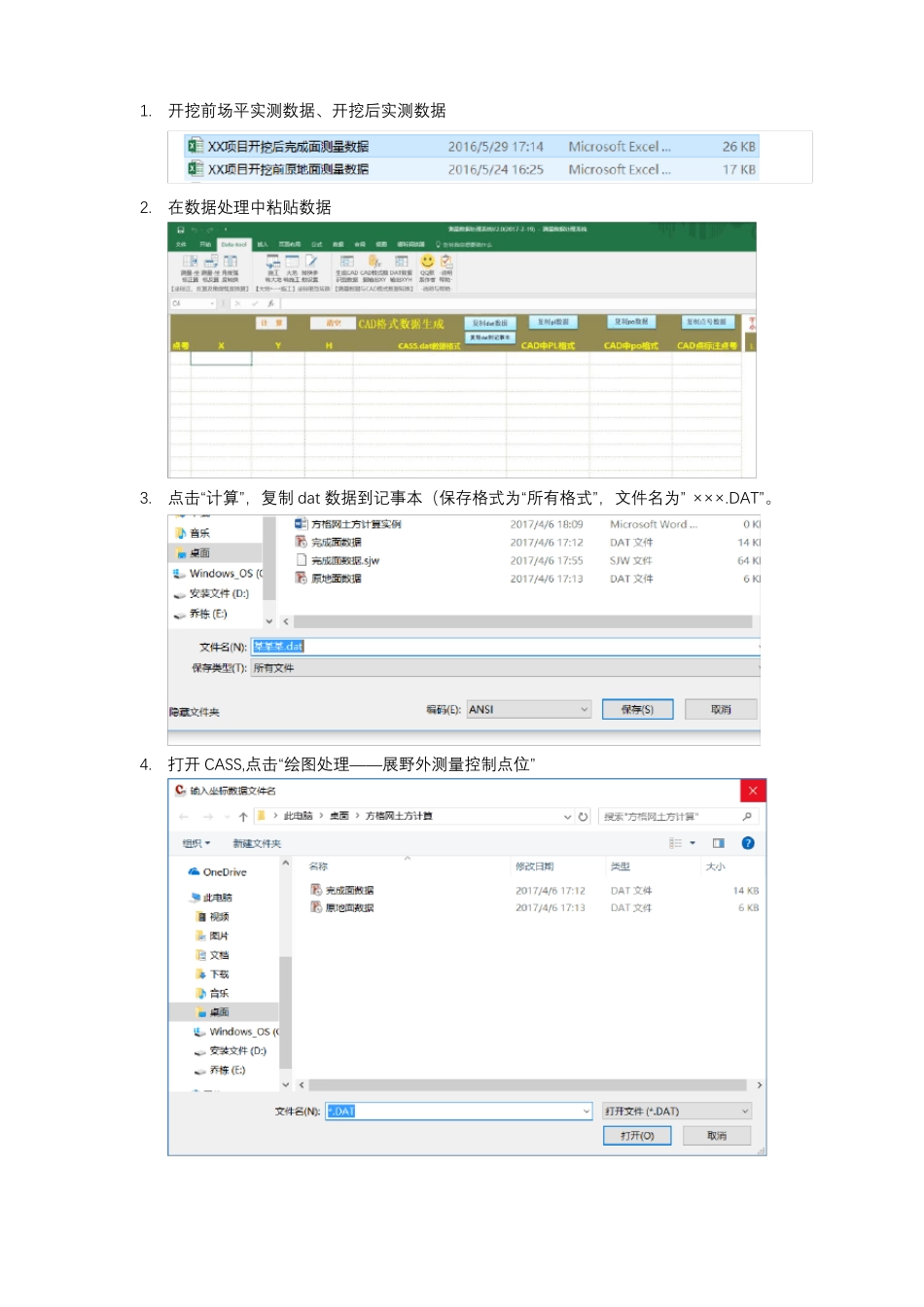

CASS91方格网土方计算实例_第1页
1/6

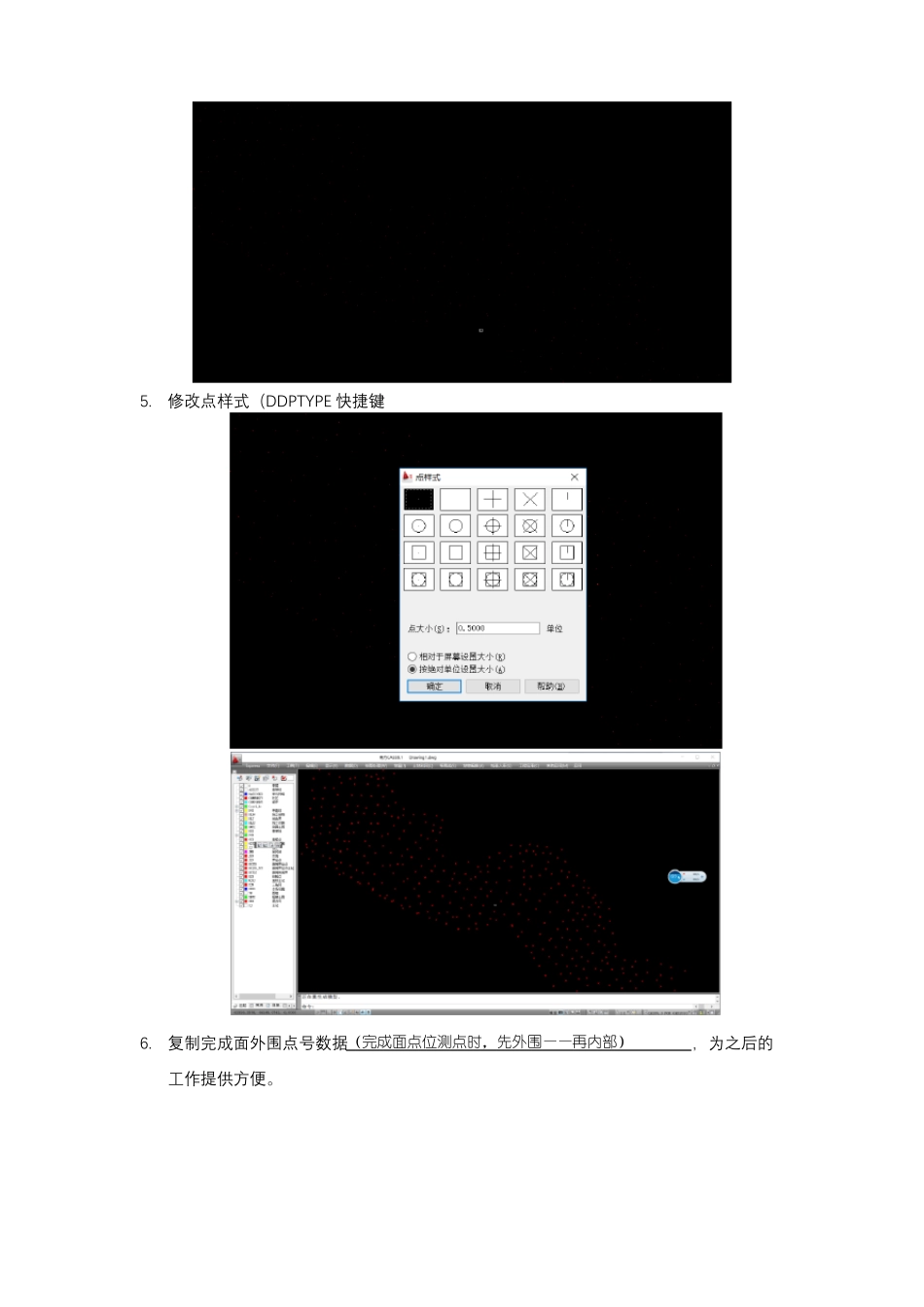

CASS91方格网土方计算实例_第2页
2/6

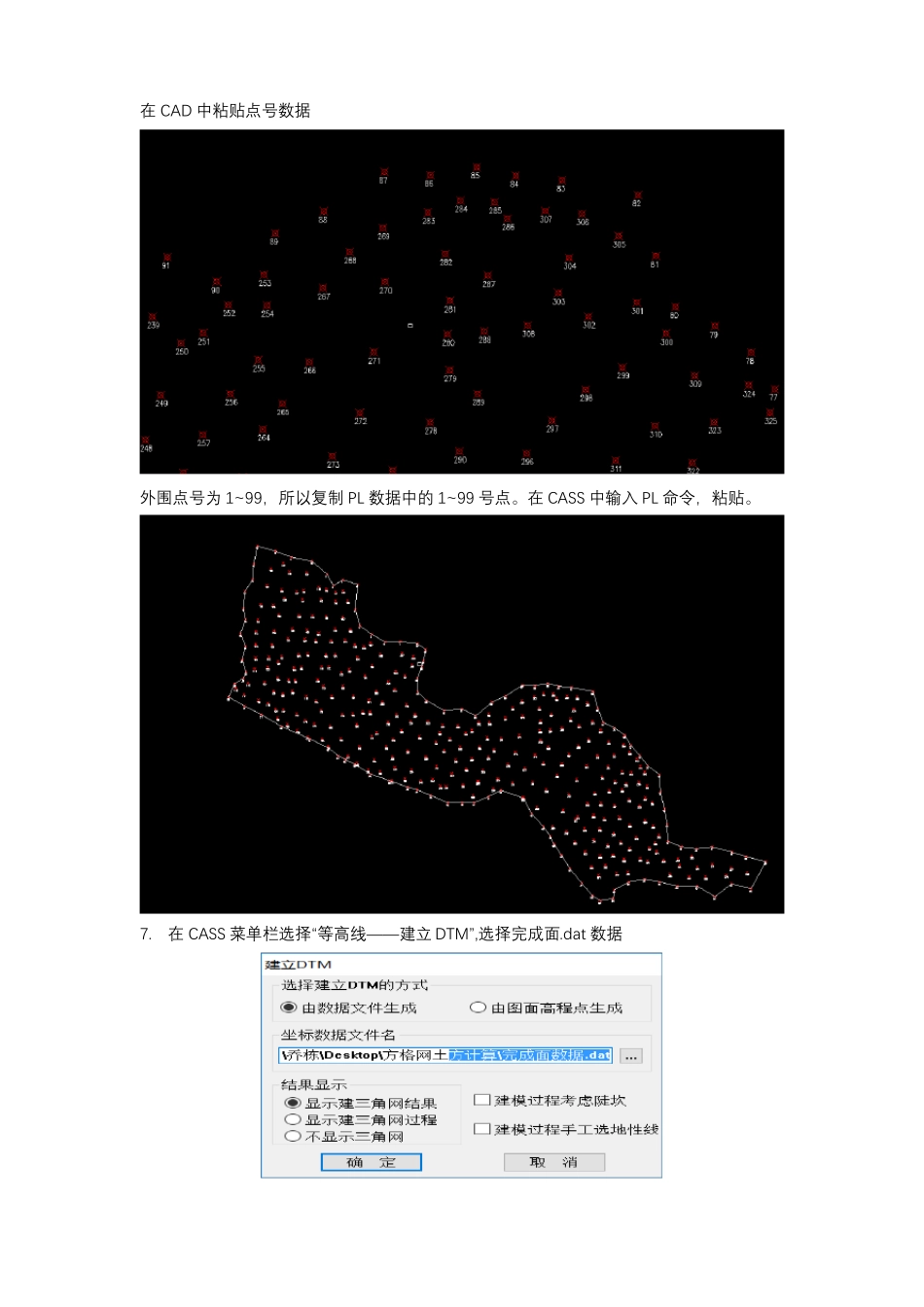

CASS91方格网土方计算实例_第3页
3/6
1.开挖前场平实测数据、开挖后实测数据2.在数据处理中粘贴数据3.点击“计算”,复制 dat 数据到记事本(保存格式为“所有格式”,文件名为” ×××.DAT”。4.打开 CASS,点击“绘图处理——展野外测量控制点位”5.修改点样式(DDPTYPE 快捷键6.复制完成面外围点号数据(完成面点位测点时,先外围——再内部),为之后的工作提供方便。在 CAD 中粘贴点号数据外围点号为 1~99,所以复制 PL 数据中的 1~99 号点。在 CASS 中输入 PL 命令,粘贴。7.在 CASS 菜单栏选择“等高线——建立 DTM”,选择完成面.dat 数据8.点击“等高线——删除三角形” (删除不关联的三角形),然后点击“等高线——修改结果存盘”,会生成一个.sjw 文件。9.删除所有三角形10. 在 CASS 中点击“工程应用——方格网土方计算”1.高程坐标点数据文件为开挖前场平数据。2.三角网文件为 DT,生成的.SJW 文件。3.方格宽度可以适量修改。11. 生成数据12. 绪论很多时候我们为方便进行坐标标注,在导入.DAT 文件后会进行一些坐标标注——ZBBA插件。
