DJJ-8激光接触网检测仪使用指导书

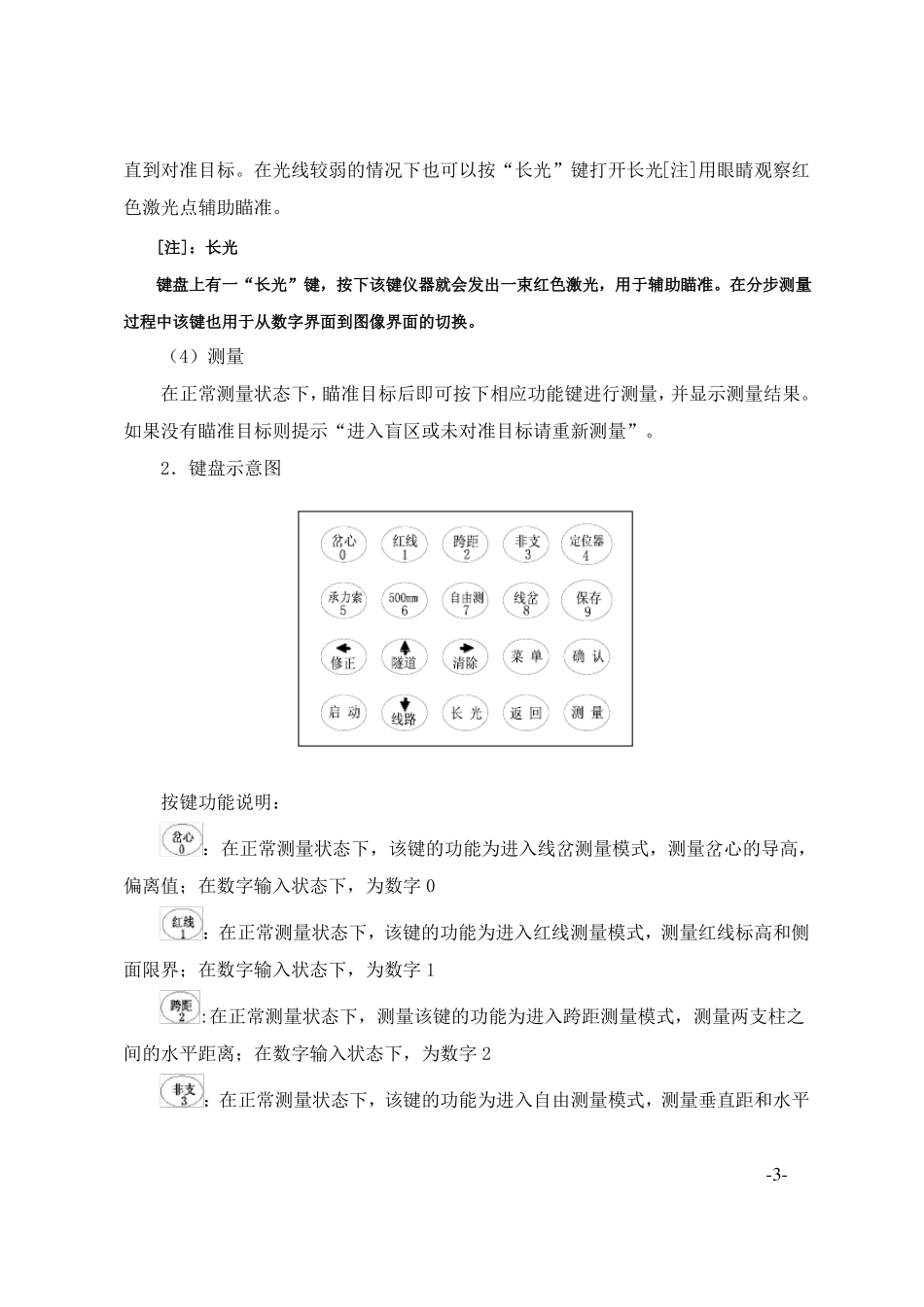

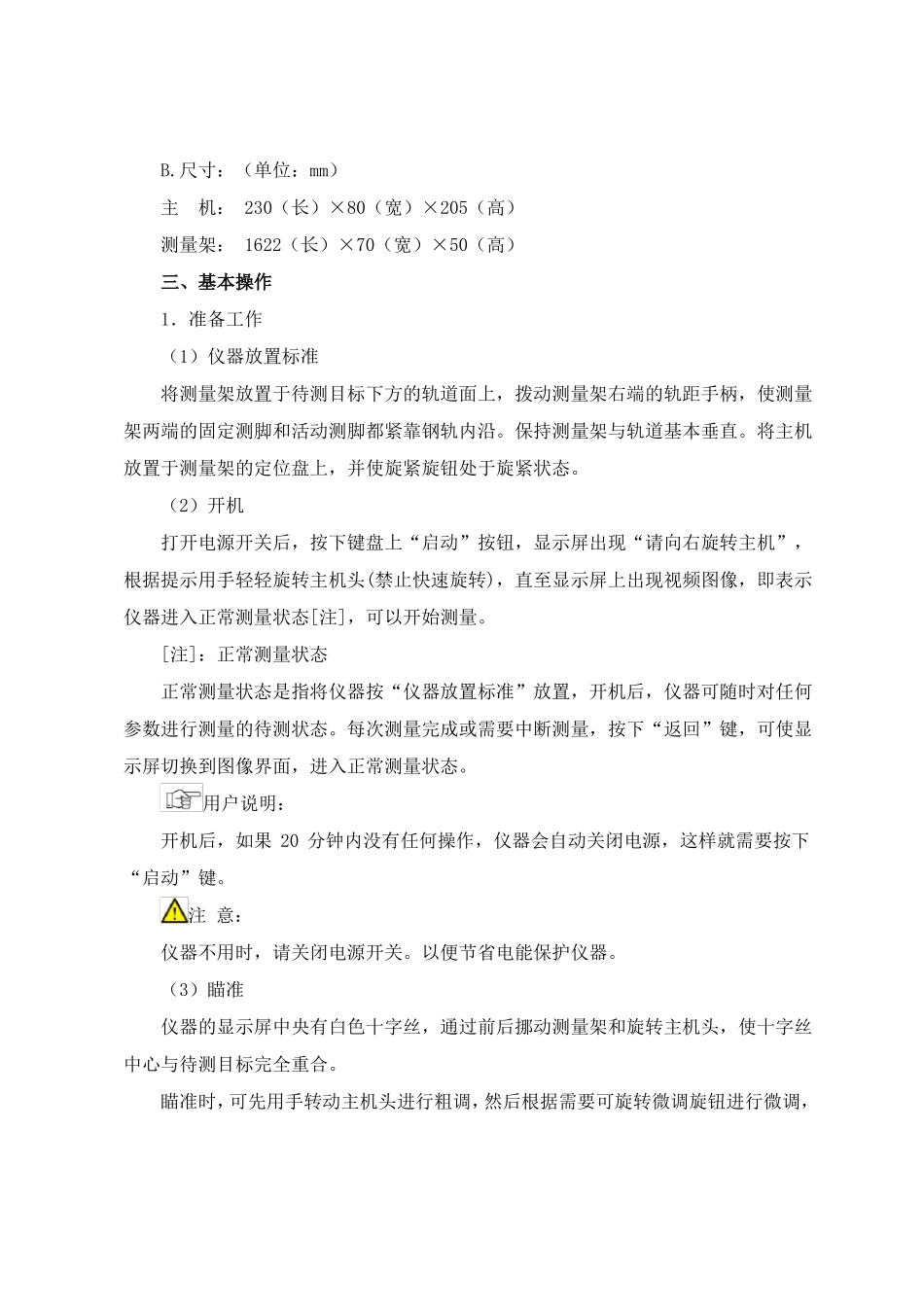

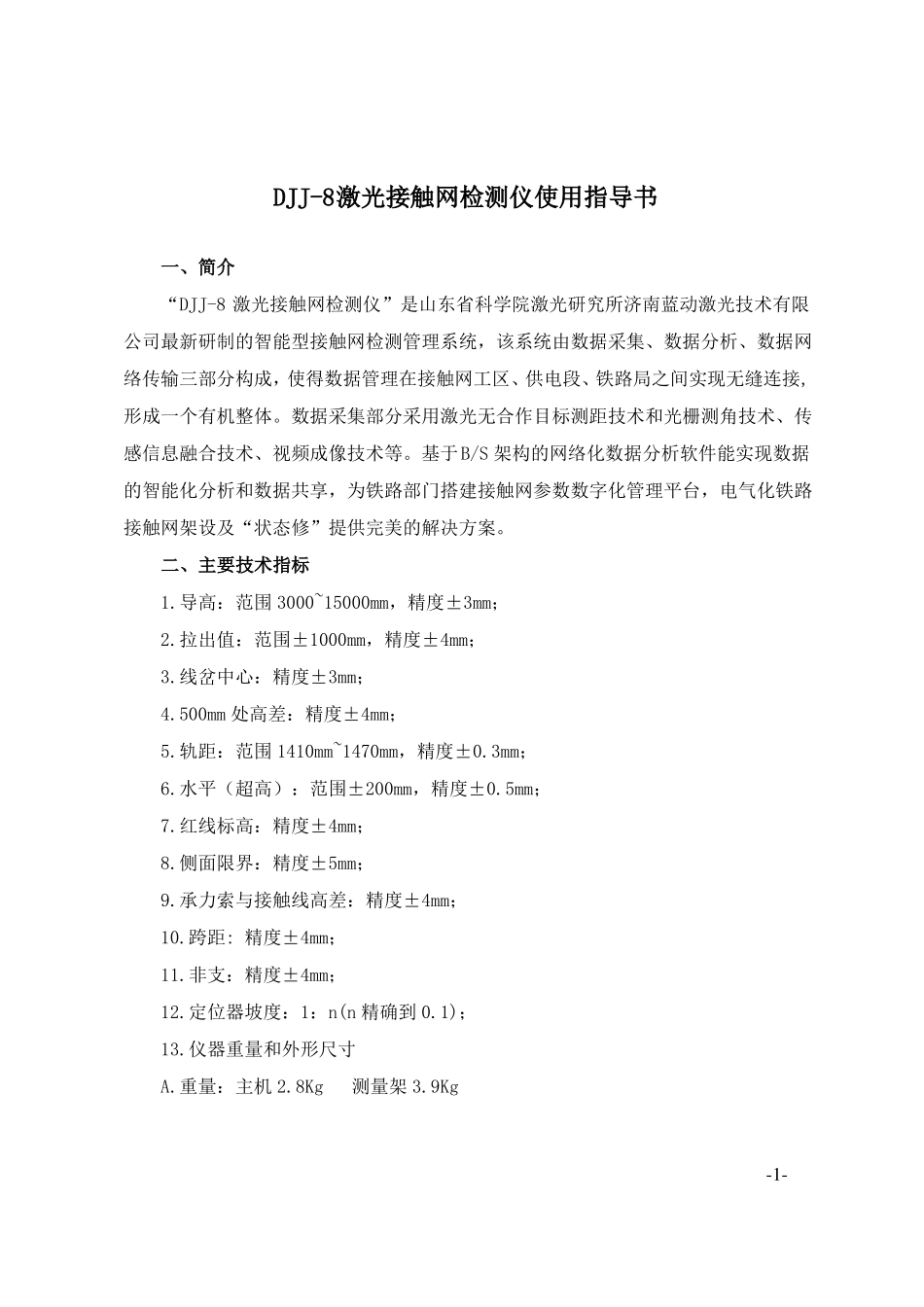

DJJ-8激光接触网检测仪使用指导书一、简介“DJJ-8 激光接触网检测仪”是山东省科学院激光研究所济南蓝动激光技术有限公司最新研制的智能型接触网检测管理系统，该系统由数据采集、数据分析、数据网络传输三部分构成，使得数据管理在接触网工区、供电段、铁路局之间实现无缝连接,形成一个有机整体。数据采集部分采用激光无合作目标测距技术和光栅测角技术、传感信息融合技术、视频成像技术等。基于B/S 架构的网络化数据分析软件能实现数据的智能化分析和数据共享，为铁路部门搭建接触网参数数字化管理平台，电气化铁路接触网架设及“状态修”提供完美的解决方案。二、主要技术指标1.导高：范围 3000~15000mm，精度±3mm；2.拉出值：范围±1000mm，精度±4mm；3.线岔中心：精度±3mm；4.500mm 处高差：精度±4mm；5.轨距：范围 1410mm~1470mm，精度±0.3mm；6.水平（超高）：范围±200mm，精度±0.5mm；7.红线标高：精度±4mm；8.侧面限界：精度±5mm；9.承力索与接触线高差：精度±4mm；10.跨距: 精度±4mm；11.非支：精度±4mm；12.定位器坡度：1：n(n 精确到 0.1)；13.仪器重量和外形尺寸A.重量：主机 2.8Kg测量架 3.9Kg-1-B.尺寸：（单位：mm）主机： 230（长）×80（宽）×205（高）测量架： 1622（长）×70（宽）×50（高）三、基本操作1．准备工作（1）仪器放置标准将测量架放置于待测目标下方的轨道面上，拨动测量架右端的轨距手柄，使测量架两端的固定测脚和活动测脚都紧靠钢轨内沿。保持测量架与轨道基本垂直。将主机放置于测量架的定位盘上，并使旋紧旋钮处于旋紧状态。（2）开机打开电源开关后，按下键盘上“启动”按钮，显示屏出现“请向右旋转主机”，根据提示用手轻轻旋转主机头(禁止快速旋转)，直至显示屏上出现视频图像，即表示仪器进入正常测量状态[注]，可以开始测量。[注]：正常测量状态正常测量状态是指将仪器按“仪器放置标准”放置，开机后，仪器可随时对任何参数进行测量的待测状态。每次测量完成或需要中断测量，按下“返回”键，可使显示屏切换到图像界面，进入正常测量状态。用户说明：开机后，如果 20 分钟内没有任何操作，仪器会自动关闭电源，这样就需要按下“启动”键。注 意：仪器不用时，请关闭电源开关。以便节省电能保护仪器。（3）瞄准仪器的显示屏中央有白色十字丝，通过前后挪动测量架和旋转主机头，使十字丝中心与待测目标完全重合。瞄准时，可先用手转动主机头进行粗调，然后根据需要可旋转...
