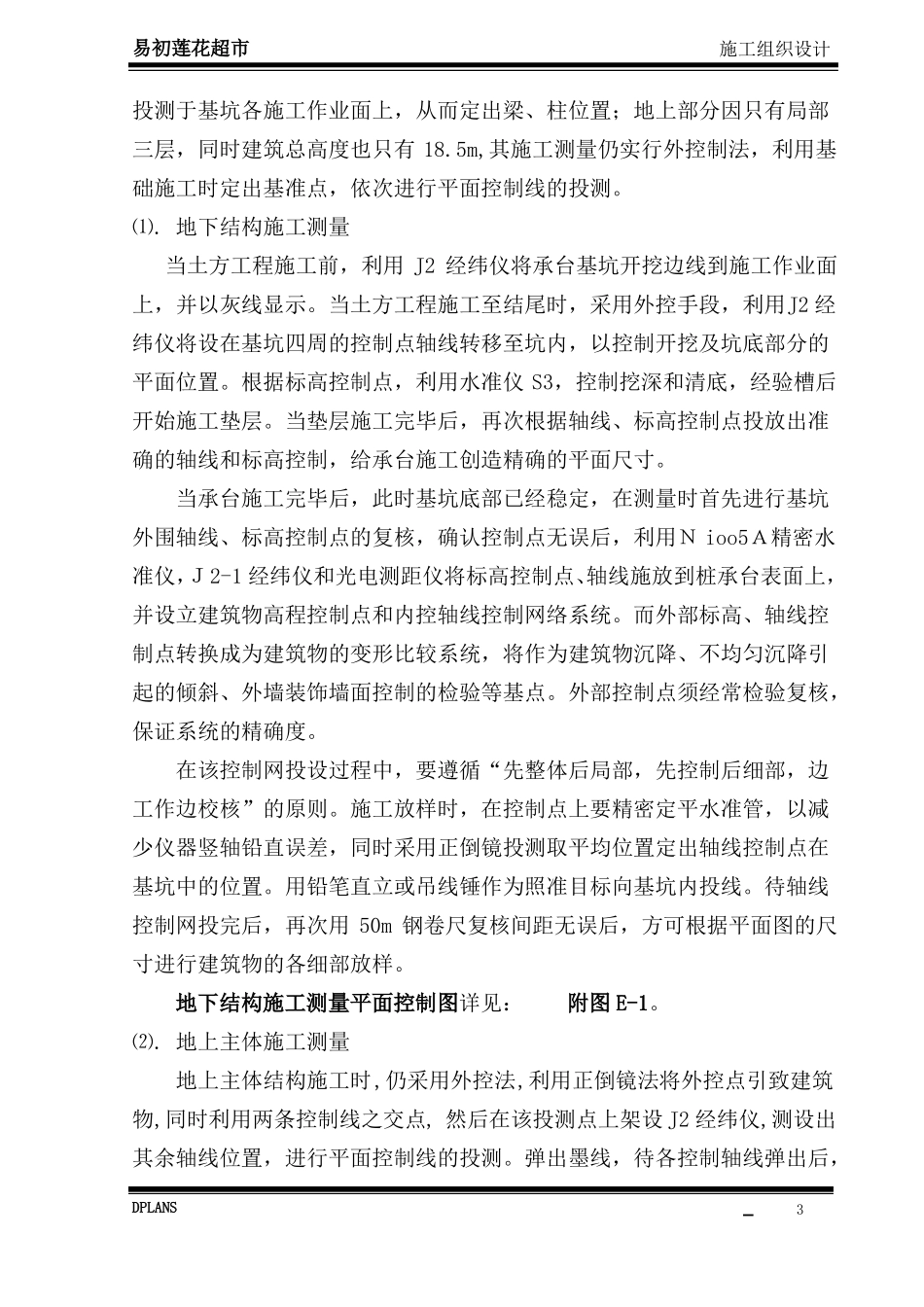

易初莲花超市施工组织设计E：主要施工方案和选用的主要机械，设备及数量针对本工程特点，对主要工程施工方法进行阐述。另外在施工过程中还将对每一个重要的分部分项工程再编制详细的施工方案。E.1测量、放线工程本工程为均豪精密工业（苏州）有限公司厂房兴建工程，框架结构，局部三层 ，建筑外型是比较规则，施工测量相对比较简单。但本工程施工工期较紧，施工质量要求高。为确保工程的平面位置及垂直度控制，在规范精度要求范围内，将配备先进的测量仪器和富有经验的施工人员以及科学的测试手段，建立合理的测量控制网络对结构施工及装修测量进行有效的控制。E.1.1 测量设备选用及测量程序施工测量设备选用详见下表：测量设备选用表附表 E-1名称经纬仪经纬仪光电测距仪水准仪精密水准仪全站仪50m 钢卷尺线锤在正式引测前，对 J2 经纬仪的水准管、对中器及三轴误差进行检校，50m 钢卷尺业送检。在整个现场控制网的测设过程中，严格按照操作程序，DPLANS1型号J2J2-1PCH2S3Nioo5AZL7.5kg精度<2”<2”<0.9mm/km<3mm/km<1mm/km±1/20 万用途角度测量角度测量距离测量施工水准测量沉降水准测量内控垂直测量经计量局检验合格垂直水平、距离测量垂直度测量易初莲花超市施工组织设计把 控 制 网 的 误 差 限 制 在 毫 米 级 ， 且 要 保 证 测 距 相 对 中 误 差 控 制 在1/20000-1/40000 之间，测角中误差限制在 5 秒以内，水准点闭合差则控制在 2 毫米以内。在延长直线时采用正倒镜取中法，测水平角时采用测回法观测，以确保精度。测量工作是一项重要、谨慎的工作，操作人员必须按照操作程序，操作规程进行操作，经常进行仪器、观测点和测量设施的检查验证，配合好各工序的穿插和检查验收工作。测量程序图详见下图。交接坐标控制点并复核设置总体控制网络设置主楼控制网络进行挖土期间的监控垫层标高、轴线施放及校核主楼控制网络底板面设置轴线控制点及标高控制点建立主楼内高程及轴线控制系统主楼高程引上及轴线上移施工沉降观测从地下室向主楼各层施放轴线及高程根据室内轴线高程施放砌体轴线确利用室内轴线高程确定外墙面轴线高程室外利用经纬仪校正外墙垂线误差外墙分隔控制、进行外墙施工E.1.2 结构施工测量结构施工测量分为二大部分，首先是地下部分，其次是地上部分。结合本工程的特点，地下部分实行外控制法，即利用J2 经纬仪将平面控制网DPLANS2易初莲花超市施工组织设计投测于基坑各施工作业面上...
