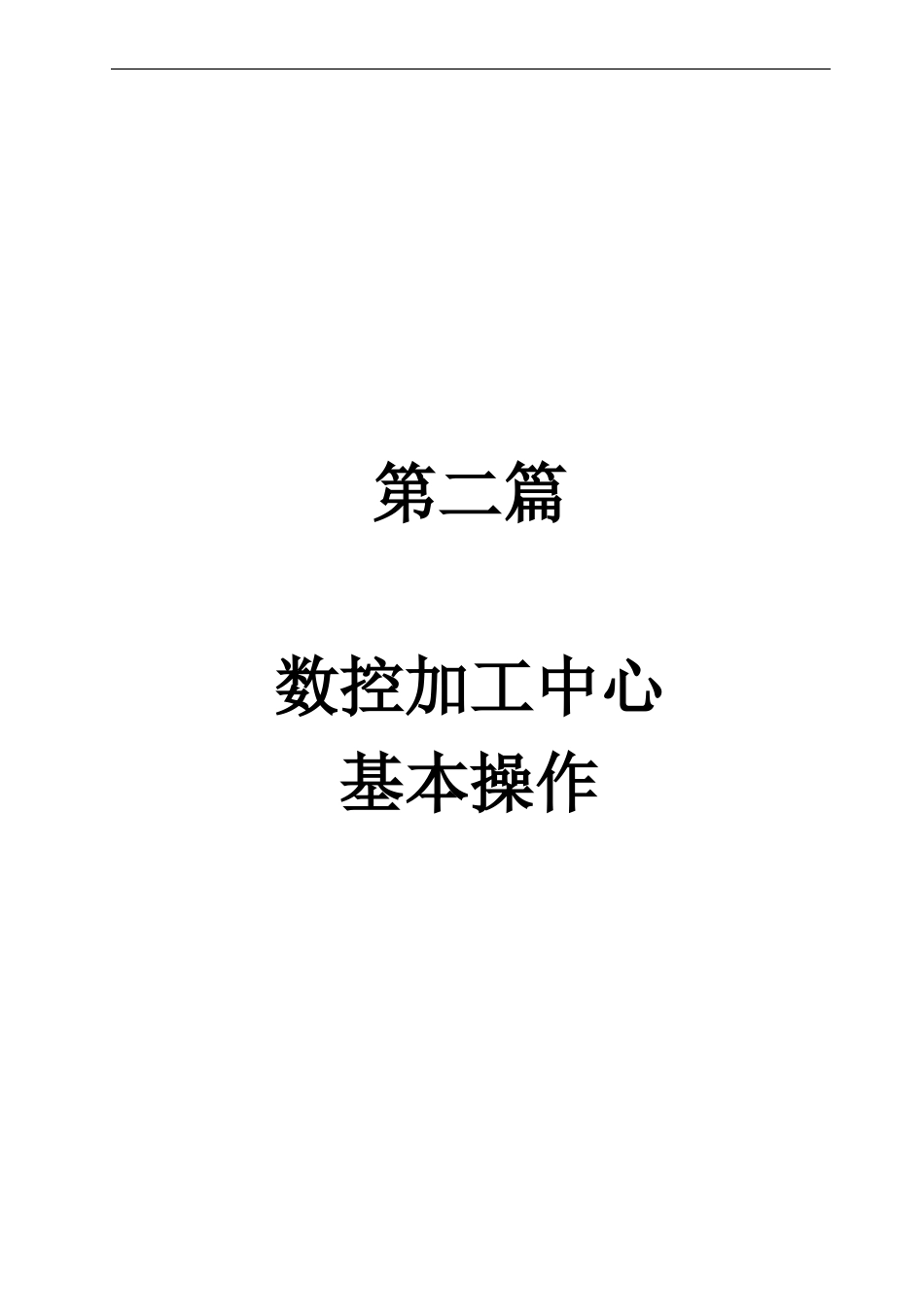

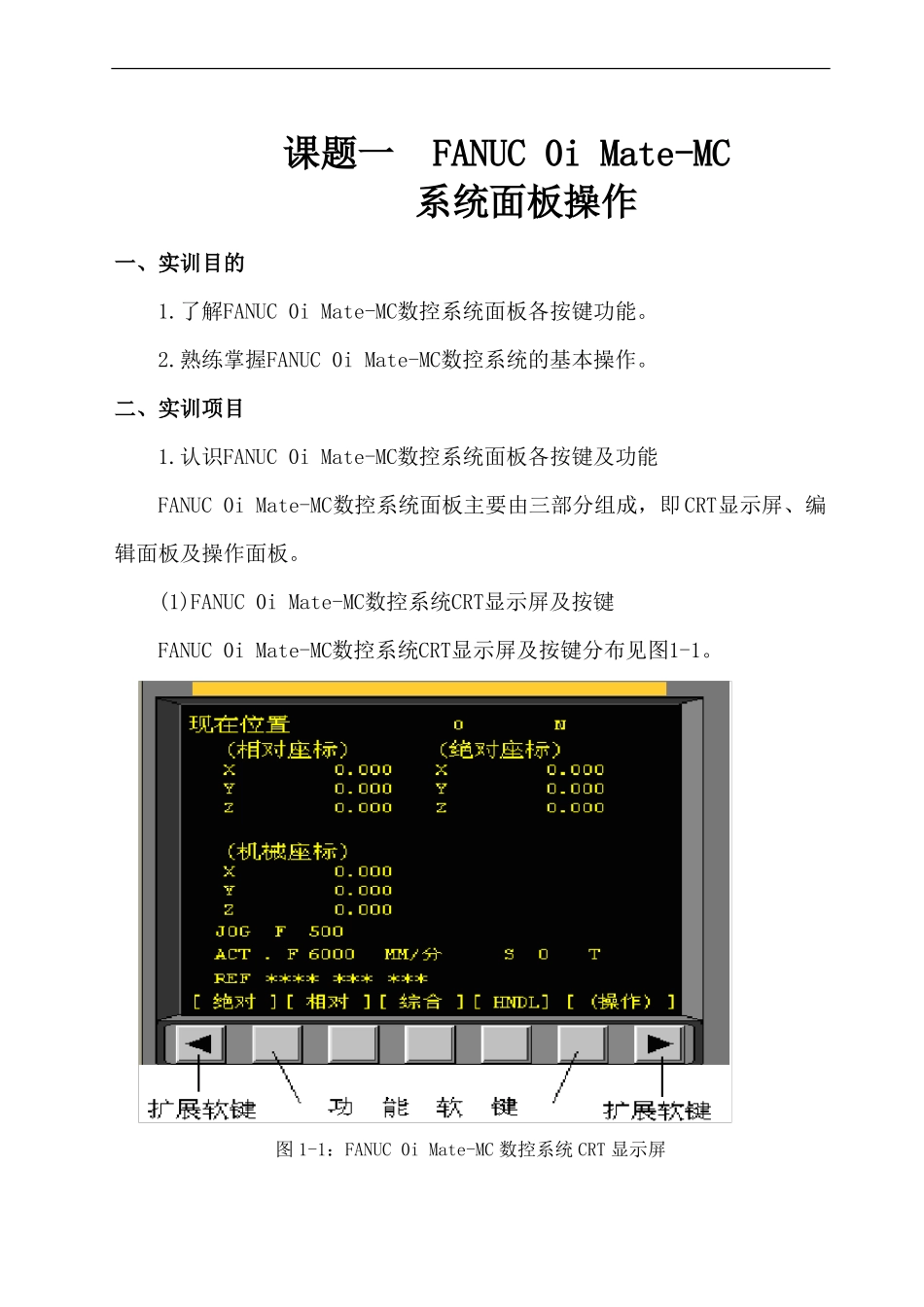

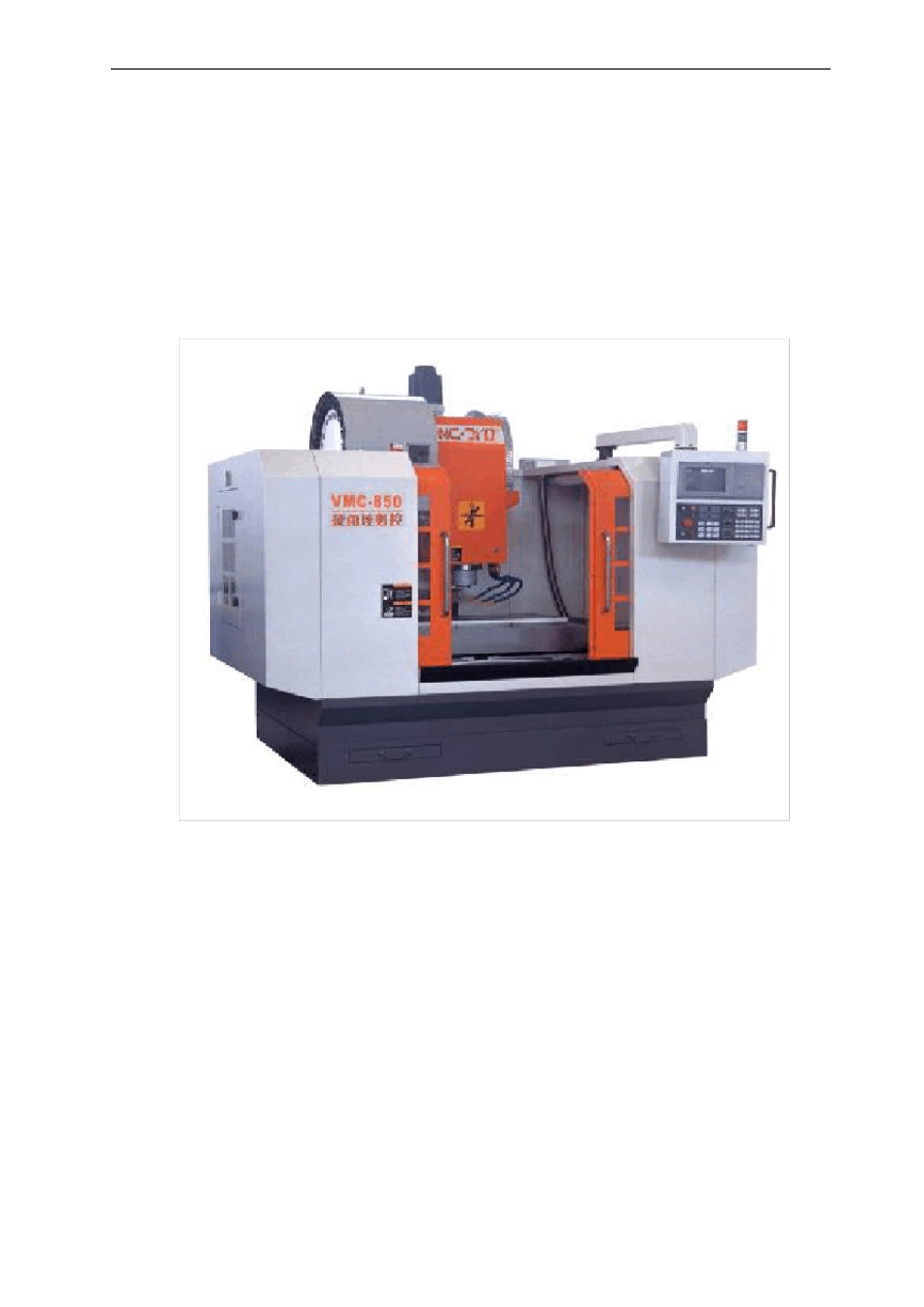

第二篇数控加工中心基本操作课题一 FANUC 0i Mate-MC系统面板操作一、实训目的1.了解FANUC 0i Mate-MC数控系统面板各按键功能。2.熟练掌握FANUC 0i Mate-MC数控系统的基本操作。二、实训项目1.认识FANUC 0i Mate-MC数控系统面板各按键及功能FANUC 0i Mate-MC数控系统面板主要由三部分组成，即CRT显示屏、编辑面板及操作面板。(1)FANUC 0i Mate-MC数控系统CRT显示屏及按键FANUC 0i Mate-MC数控系统CRT显示屏及按键分布见图1-1。图 1-1：FANUC 0i Mate-MC 数控系统 CRT 显示屏CRT显示屏下方的软键，其功能是可变的。在不同的方式下，软键功能依据CRT画面最下方显示的软键功能提示。如图1-2所示(a)程序画面（b） 刀偏/设定画面（C）位置画面图 1-2：FANUC 0i Mate-MC 数控系统 CRT 显示屏画面 0i Mate-MC数控系统编辑面板按键FANUC 0i Mate-MC数控系统编辑面板如图1-3所示，其各按键名称及用途见表1-1、1-2所示。图 1-3：FANUC 0i Mate-MC 数控系统编辑面板表 1－1 FANUC 0i Mate-MC 数控系统主菜单功能键的符号和用途序号键符号1按键名称位置键用途荧屏显示当前位置画面，包括绝对坐标、相对坐标、综合坐标（显示绝对、相对坐标和余移量、运行时间、实际速度等）。荧屏显示程序画面，显示的内容由系统的操作方式决定。a. 在 AUTO（自动执行）或 MDI（manual data input 手动数据输入）方式下，显示程序内容、当前正在执行的程序段和模态代码、当前正在执行的程序段和下一个将要执行的程序段、检视程序执行或 MDI 程序。b. 在 EDIT（编辑）方式下，显示程序编辑内容、程序目录。荧屏显示刀具偏移值、工件坐标系等。2程序键3456刀偏设定键系统键荧屏显示参数画面、系统画面。信息键荧屏显示报警信息、操作信息和软件操作面板。图形显示键辅助图形画面，CNC 描述程序轨迹。表 1－2 FANUC 0i Mate-MC 数控系统功能键的符号和用途序号键符号按键名称用途每个键都至少包含字母、数字键数字和字符键各一个。在系统键入时会根据需要自行选择字母或数字。1（个键）等 232复位键用于 CNC 复位或者取消报警等。3帮助键按此键用来显示如何操作机床,如 MDI 键的操作。可在 CNC 发生报警时提供报警的详细信息、帮肋功能。4换档键在有些键顶部有二个字符。按住此键来选择字符，当一个特殊字符∧在屏幕上显示时，表示键面右下角的字符可以输入。5输入键用来对参数键入、偏置量设定与显示页面内的数...
