H型钢柱钢梁制作施工方案

H型钢柱钢梁制作施工方案_第1页
1/9
H型钢柱钢梁制作施工方案_第2页
2/9
H型钢柱钢梁制作施工方案_第3页
3/9

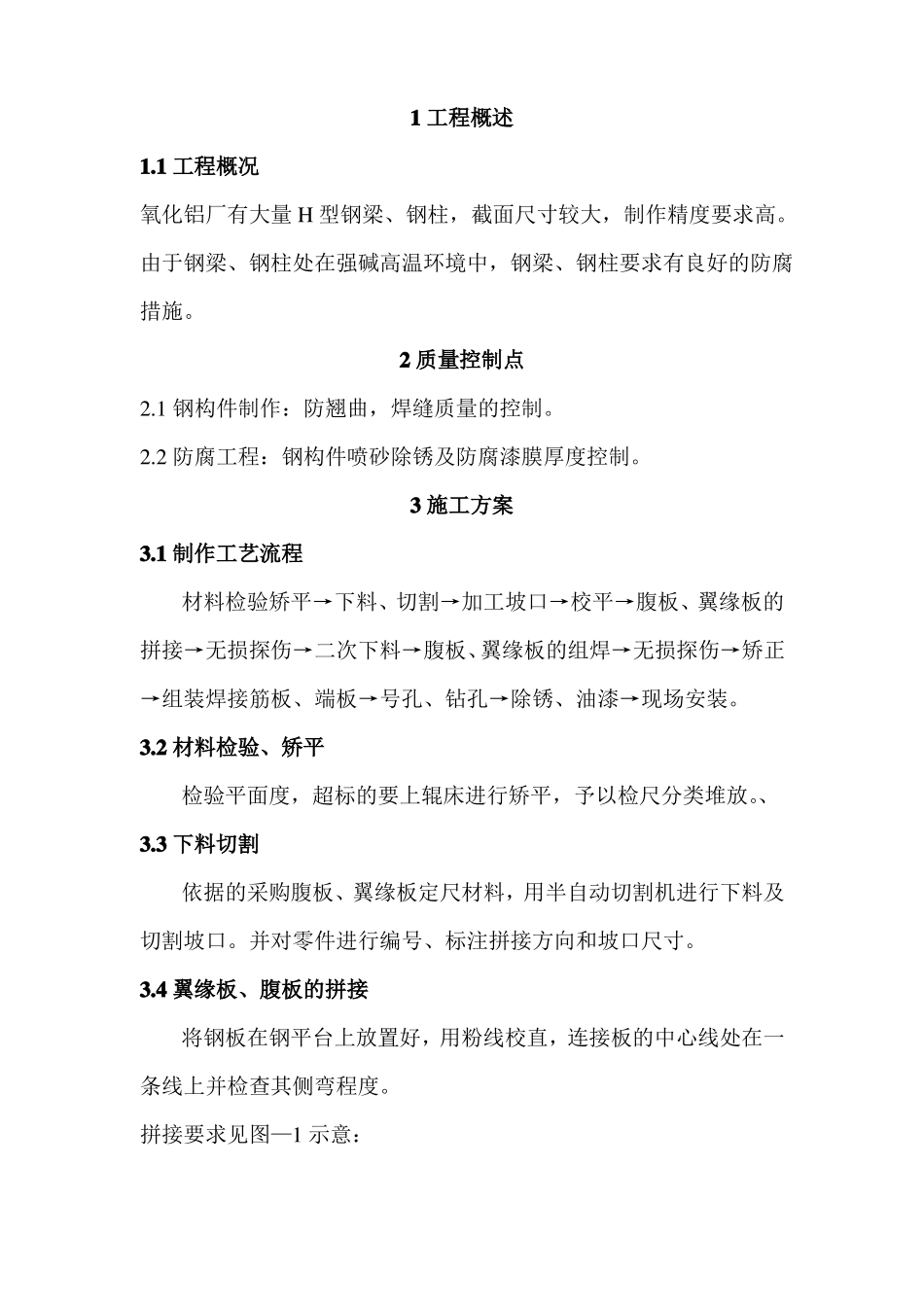

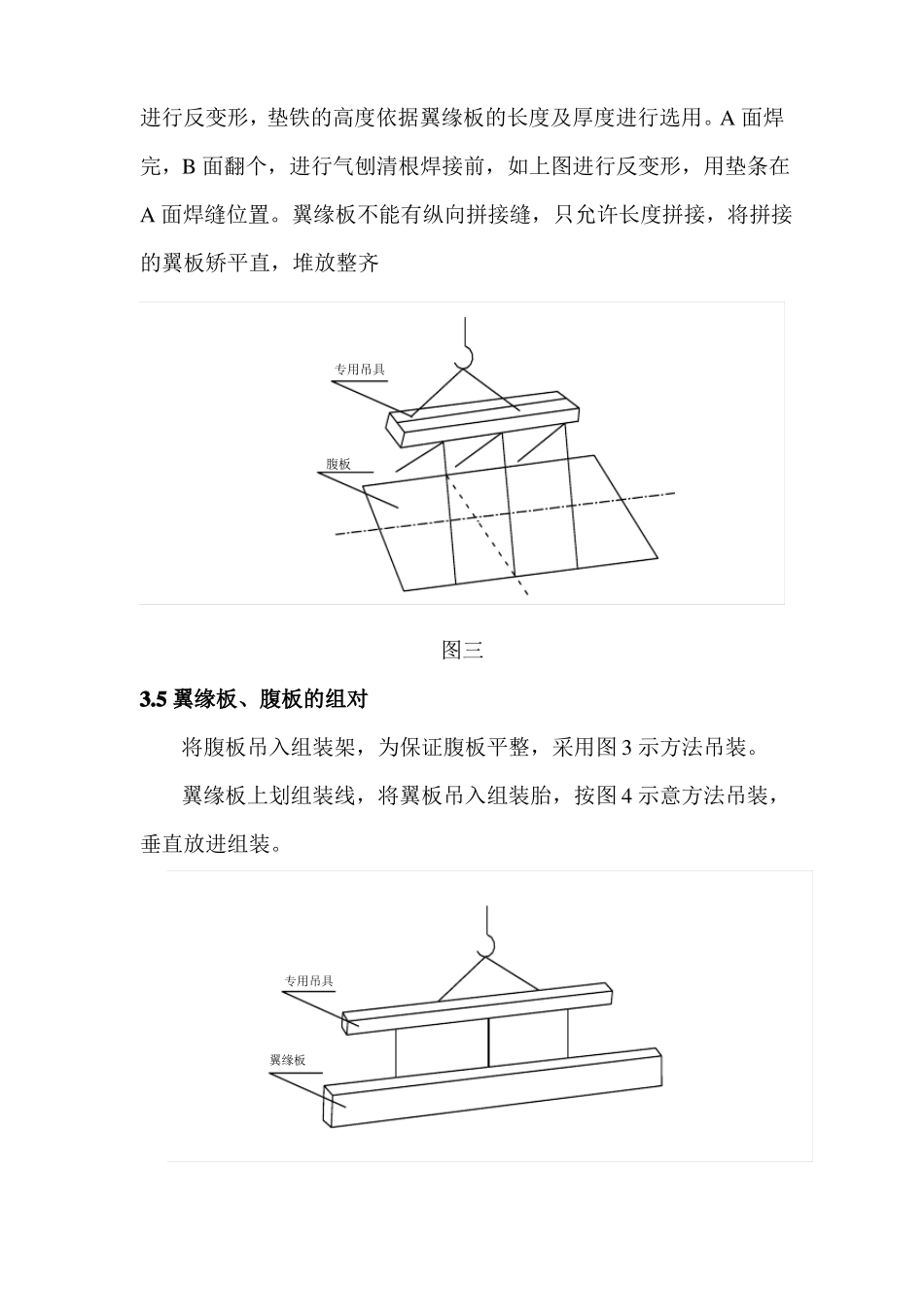

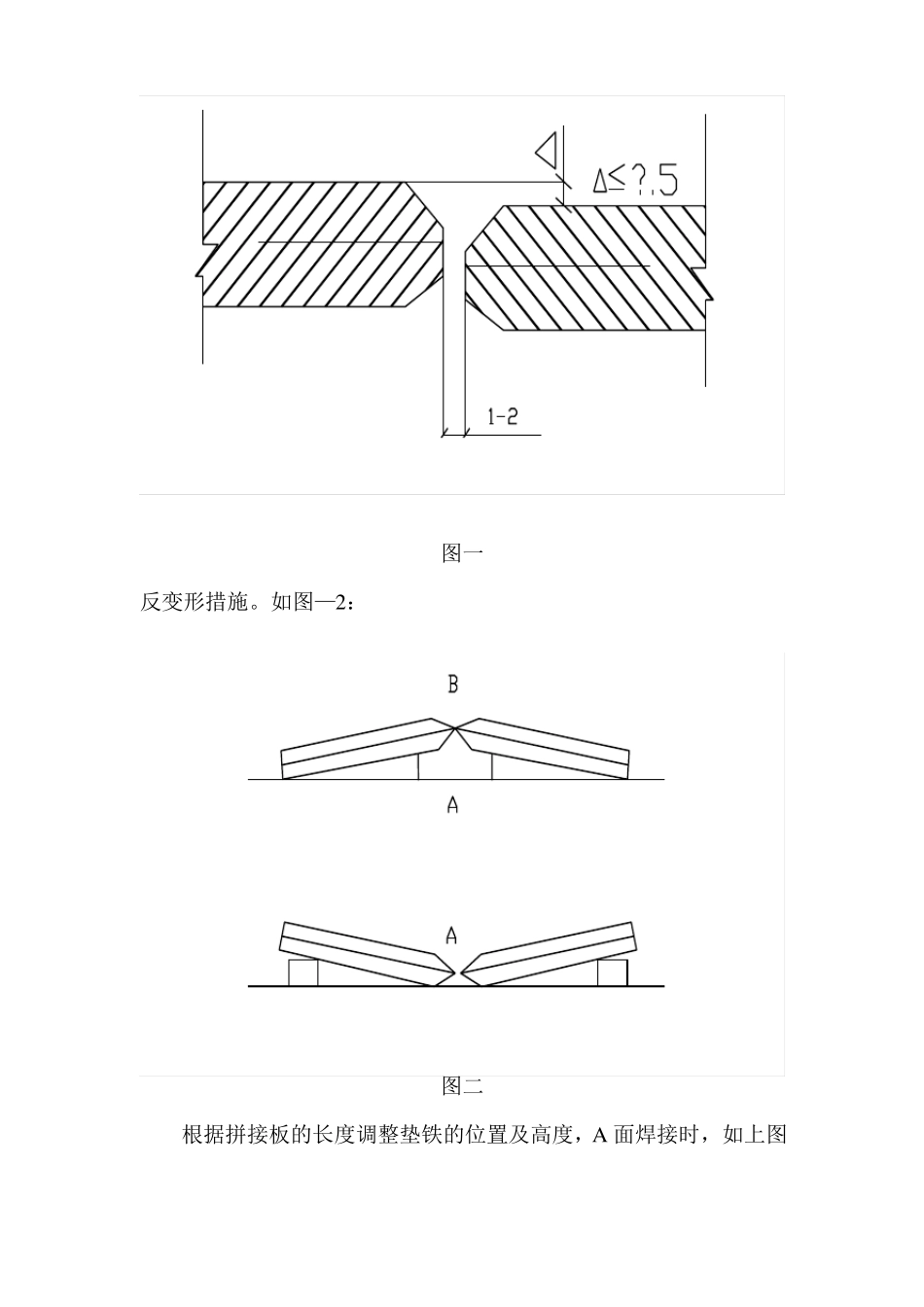

1 工程概述1.1 工程概况氧化铝厂有大量 H 型钢梁、钢柱,截面尺寸较大,制作精度要求高。由于钢梁、钢柱处在强碱高温环境中,钢梁、钢柱要求有良好的防腐措施。2 质量控制点2.1 钢构件制作:防翘曲,焊缝质量的控制。2.2 防腐工程:钢构件喷砂除锈及防腐漆膜厚度控制。3 施工方案3.1 制作工艺流程材料检验矫平→下料、切割→加工坡口→校平→腹板、翼缘板的拼接→无损探伤→二次下料→腹板、翼缘板的组焊→无损探伤→矫正→组装焊接筋板、端板→号孔、钻孔→除锈、油漆→现场安装。3.2 材料检验、矫平检验平面度,超标的要上辊床进行矫平,予以检尺分类堆放。、3.3 下料切割依据的采购腹板、翼缘板定尺材料,用半自动切割机进行下料及切割坡口。并对零件进行编号、标注拼接方向和坡口尺寸。3.4 翼缘板、腹板的拼接将钢板在钢平台上放置好,用粉线校直,连接板的中心线处在一条线上并检查其侧弯程度。拼接要求见图—1 示意:图一反变形措施。如图—2:图二根据拼接板的长度调整垫铁的位置及高度,A 面焊接时,如上图进行反变形,垫铁的高度依据翼缘板的长度及厚度进行选用。A 面焊完,B 面翻个,进行气刨清根焊接前,如上图进行反变形,用垫条在A 面焊缝位置。翼缘板不能有纵向拼接缝,只允许长度拼接,将拼接的翼板矫平直,堆放整齐图三3.5 翼缘板、腹板的组对将腹板吊入组装架,为保证腹板平整,采用图 3 示方法吊装。翼缘板上划组装线,将翼板吊入组装胎,按图 4 示意方法吊装,垂直放进组装。专用吊具腹板专用吊具翼缘板按组装线将腹板、翼板在组装胎具上点焊加固,吊装胎具吊装时,按图 5 示方法吊出组装架。3.6 焊接钢柱、钢梁是由四条T 形角焊缝焊接,而钢柱、钢梁的重量、板厚、焊接线能大等原因会产生焊接应力,导致翼缘板的角变形和挠曲变形。挠曲变形中有上拱或下挠以及左(右)旁弯,处理不当还可能产品难以矫正的扭曲变形。因此,除制造工艺采取反变形措施,选择合理的焊接工艺是保证焊接质量,减小焊接变形的最主要方法。在总结焊接经验的基础上,进行焊接工艺评定试验,结合实际对各种焊接方法进行技术比较,确定以 CO2 气体保护焊,自动埋弧焊为主的焊接工艺,即对接焊缝用 CO2 焊打底、埋弧焊填充封面、腹板和翼缘板之间的四条角焊缝采用 CO2 焊打底、埋弧焊在操作台上图 5 示意进行焊填充封面,其它角缝均用 CO2 焊焊接。焊接规范:钢柱、钢梁专用吊具CO2 焊焊丝牌号为 H08Mn2SiA、直径Φ1...
