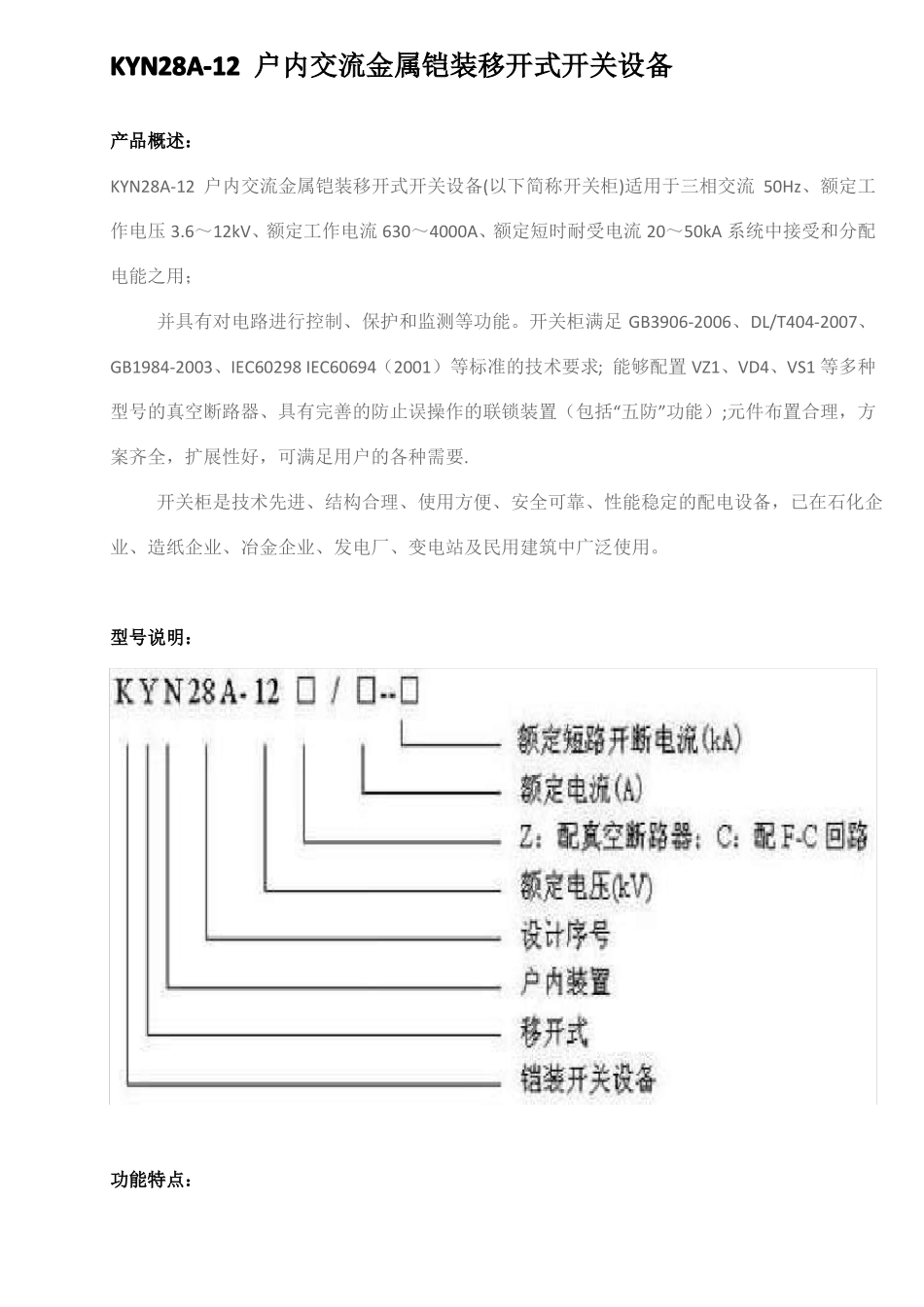

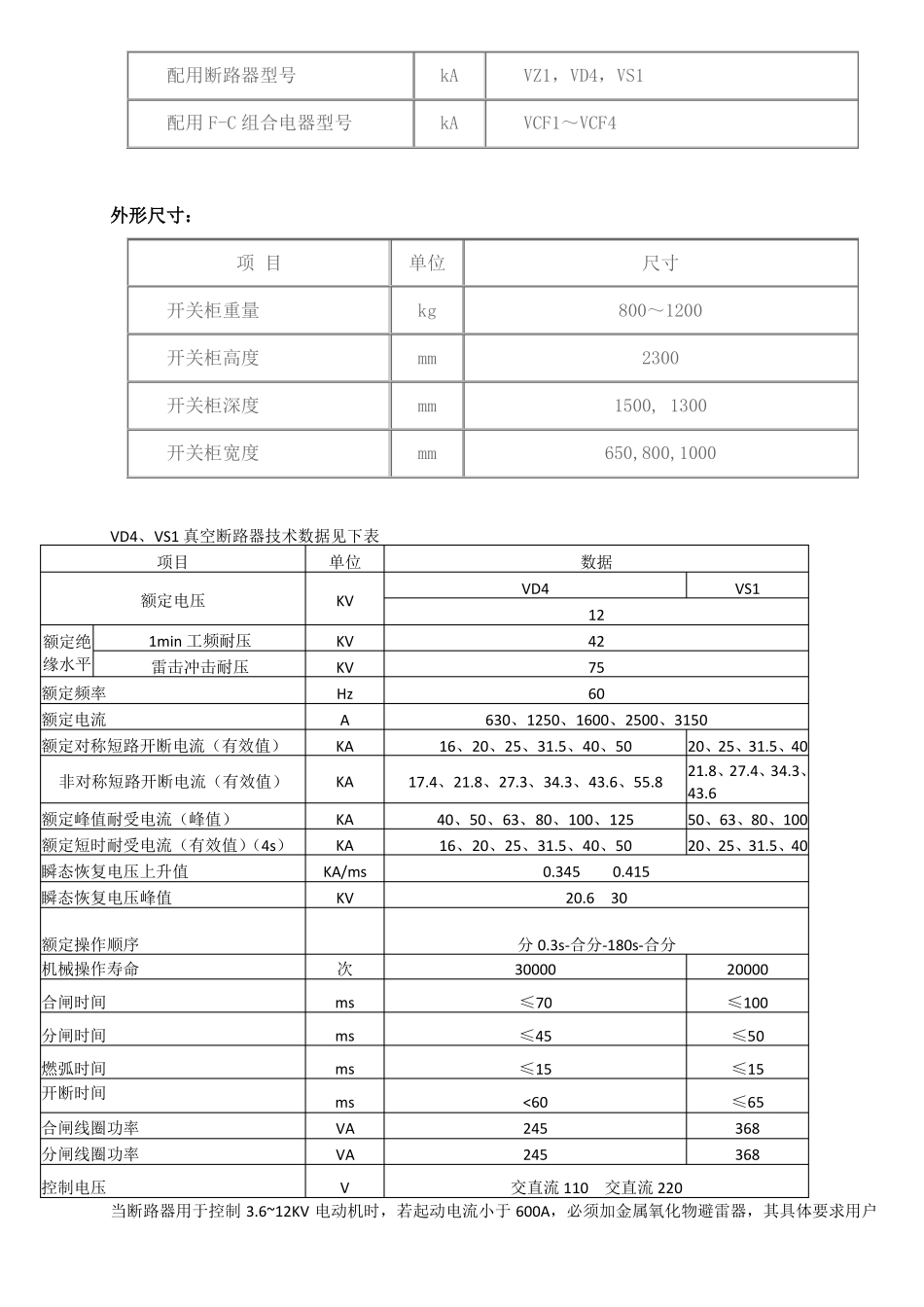

KYN28A-12 户内交流金属铠装移开式开关设备产品概述：KYN28A-12 户内交流金属铠装移开式开关设备(以下简称开关柜)适用于三相交流 50Hz、额定工作电压 3.6～12kV、额定工作电流 630～4000A、额定短时耐受电流 20～50kA 系统中接受和分配电能之用；并具有对电路进行控制、保护和监测等功能。开关柜满足 GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694（2001）等标准的技术要求; 能够配置 VZ1、VD4、VS1 等多种型号的真空断路器、具有完善的防止误操作的联锁装置（包括“五防”功能）;元件布置合理，方案齐全，扩展性好，可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、安全可靠、性能稳定的配电设备，已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用。型号说明：功能特点：◆ 安全可靠—— 完全金属铠装及全封闭结构；采取均衡电场措施，可配置“D”型母线；各功能室用接地的金属板完全隔开，相互独立；所有设备的操作，包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等，均能在断路器门关闭状态下进行；具有可靠完善的联锁装置，能有效地防止误操作。◆实用性强—— 壳体封闭严密，可防止杂物及小动物进入；手车互换性好，更换断路器非常方便；接地开关装设涡轮变速操作机构，操作异常轻便；◆适应性广—— 进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装，占地面积小；可配置VZ1、VD4、VS1 等多种型号的真空断路器和 F-C 组合电器；额定电流可达 4000A，额定短时耐受电流可达 50kA；电缆室有充裕的空间，可连接多根电缆。技术参数：项 目额定工作电压单位kV3.6～ 12数 据1 分钟工频耐受电压（有效值）kV42/48雷电冲击耐受电压（峰值）额定频率主母线额定电流分支母线额定电流额定短时耐受电流（有效值）额定峰值耐受电流防护等级kV75/85Hz50AA1600～ 4000630～ 4000kA20～ 40kA/4s, 50kA/3skA50，63，80，100，125A外壳 IP4X，隔室间 IP2X配用断路器型号配用 F-C 组合电器型号外形尺寸：项 目开关柜重量开关柜高度开关柜深度开关柜宽度kAVZ1，VD4，VS1kAVCF1～VCF4单位kgmmmmmm尺寸800～120023001500, 1300650,800,1000VD4、VS1 真空断路器技术数据见下表项目额定电压额定绝缘水平额定频率额定电流额定对称短路开断电流（有效值）非对称短路开断电流（有效值）额定峰值耐受电流（峰值）额定短时耐...
