LCD12864液晶显示器中文说明VIP专享

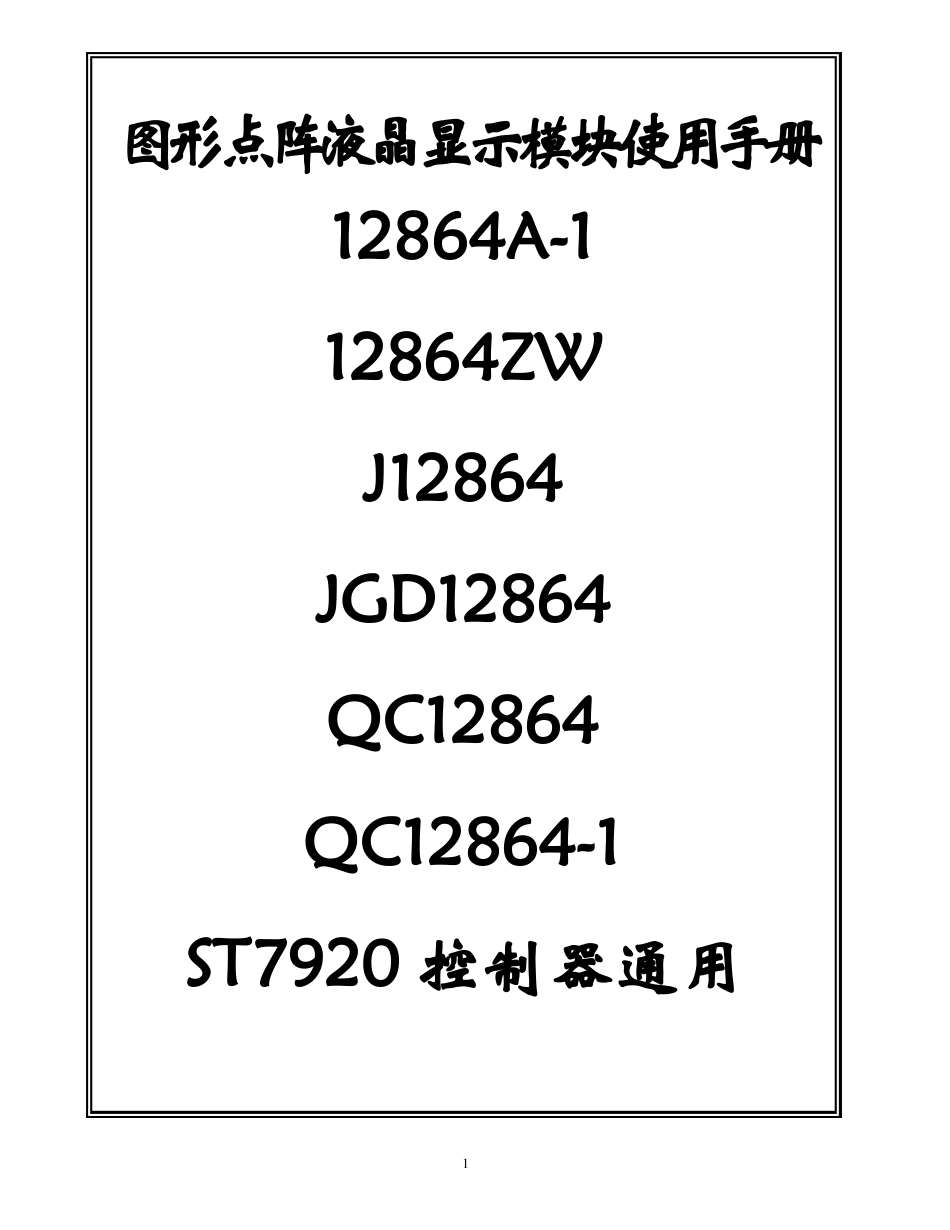

图形点阵液晶显示模块使用手册12864A-112864ZWJ12864JGD12864QC12864QC12864-1ST7920 控制器通用1一、液晶显示模块概述12864A-1 汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192 个中文汉字（16X16 点阵）、128 个字符（8X16 点阵）及 64X256 点阵显示 RAM（GDRAM）。主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128 列× 64 行显示颜色：黄绿显示角度：6：00 钟直视LCD 类型：STN与 MCU 接口：8 位或 4 位并行/3 位串行配置 LED 背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸1.外形尺寸图2.主要外形尺寸项目模块体积定位尺寸视域行 列 点 阵 数点距离点大小标准尺寸113.0×65.0×12.8105.0×55.073.4×38.8128×640.52×0.520.48×0.48单位mmmmmmdotsmmmm2二、模块引脚说明128X64 引脚说明引脚号1234567891011121314151617181920引脚名称VSSVDDV0RS(CS)R/W(SID)E(CLK)DB0DB1DB2DB3DB4DB5DB6DB7PSBNC/RETNCLED_ALED_K方向---H/LH/LH/LH/LH/LH/LH/LH/LH/LH/LH/LH/LH/L--功能说明模块的电源地模块的电源正端LCD 驱动电压输入端并行的指令/数据选择信号；串行的片选信号并行的读写选择信号；串行的数据口并行的使能信号；串行的同步时钟数据 0数据 1数据 2数据 3数据 4数据 5数据 6数据 7并/串行接口选择：H-并行；L-串行空脚复位 低电平有效空脚背光源正极（LED+5V）背光源负极（LED-OV）逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8 位并行连接时序图MPU 写资料到模块3MPU 从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式 11111ABCA 为数据传送方向控制：H 表示数据从 LCD 到 MCU，L 表示数据从 MCU 到 LCDB 为数据类型选择：H 表示数据是显示数据，L 表示数据是控制指令C 固定为 0第二字节：(并行)8 位数据的高 4 位—格式 DDDD0000第三字节：(并行)8 位数据的低 4 位—格式 0000DDDD串行接口时序参数：(测试条件：T=25℃ VDD=4.5V)4四、用户指令集1、指令表 1：（RE=0：基本指令集）指令码指令RSRDBW7DB6DB5DB4DB3DB2DB1DB0说明执行时间（ 540KHZ）清除显示0000000001将 DDRAM 填满“20H”，并且设定 DDRAM 的地址计数器4.6ms（AC）到“00...
