LED显示屏模组安装成整屏步骤详解

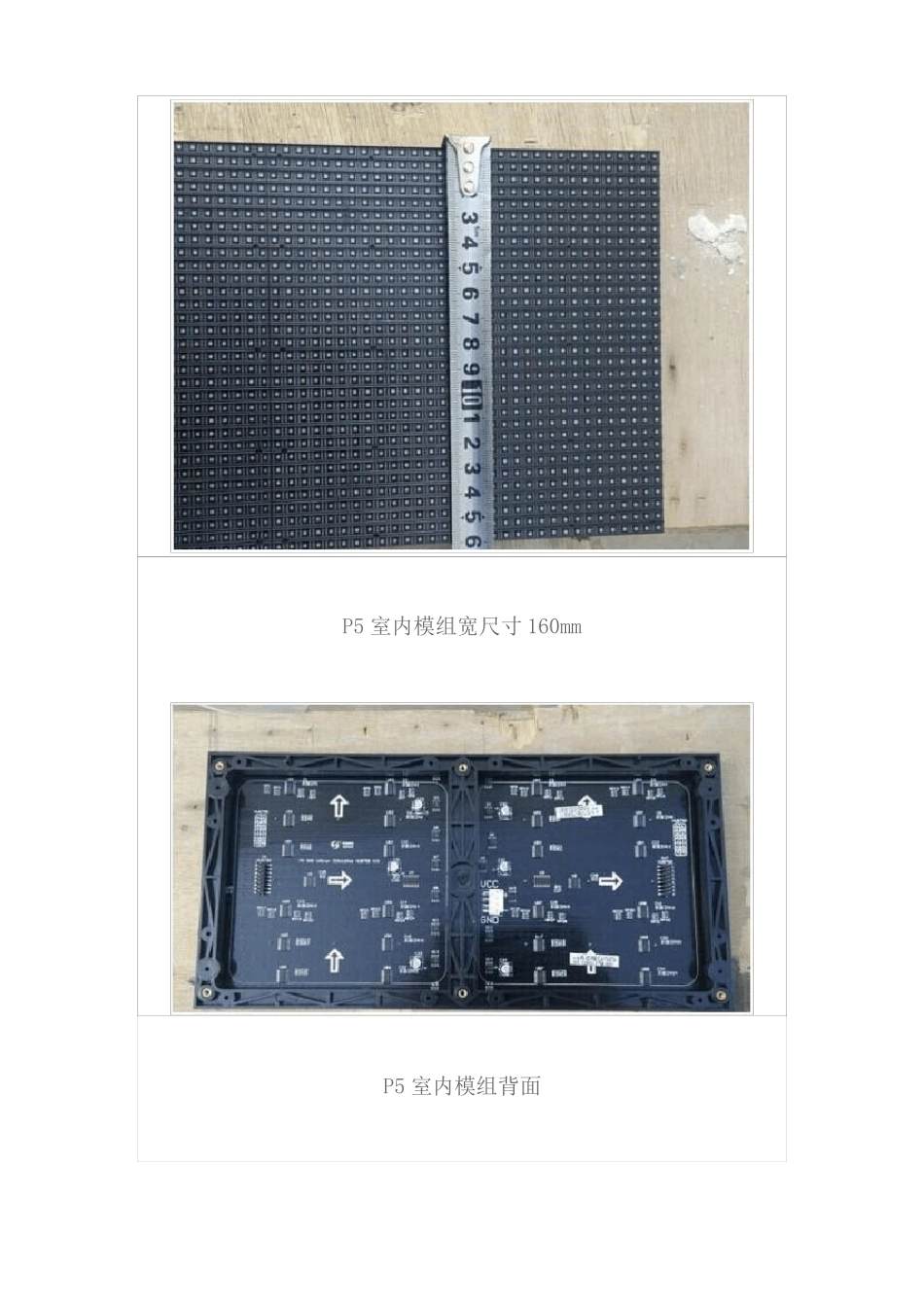

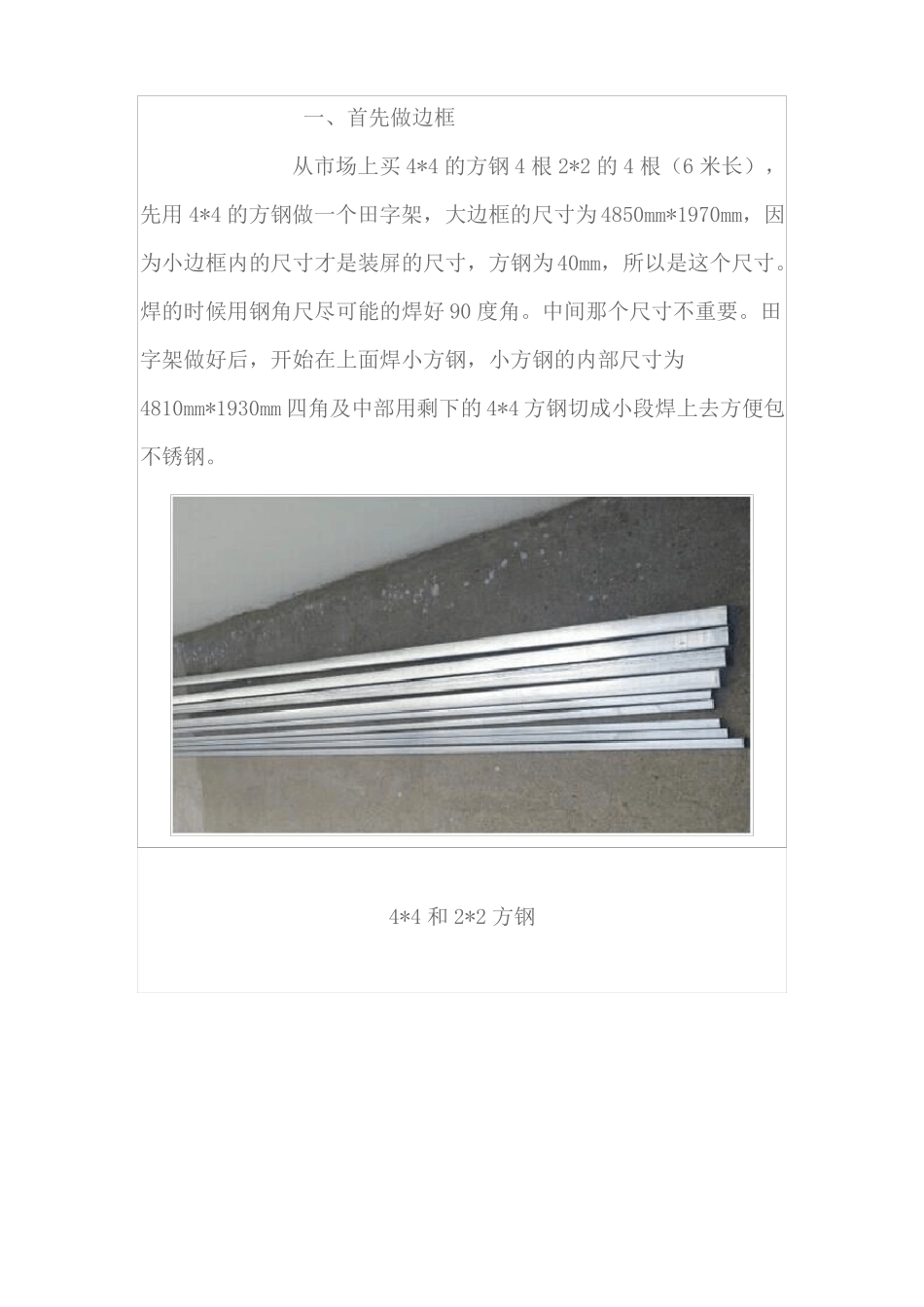

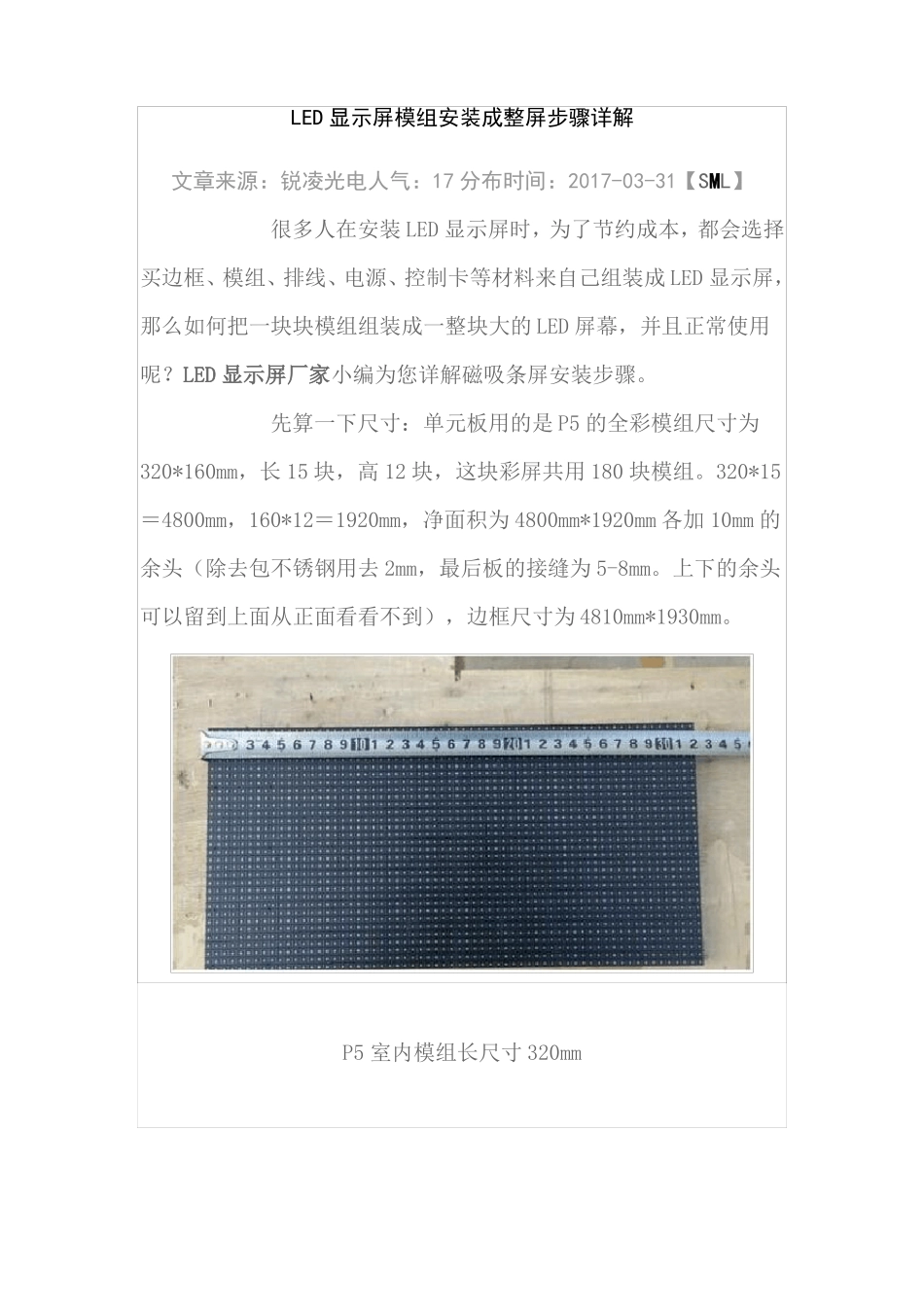

LED 显示屏模组安装成整屏步骤详解文章来源：锐凌光电人气：17 分布时间：2017-03-31【SML】很多人在安装 LED 显示屏时，为了节约成本，都会选择买边框、模组、排线、电源、控制卡等材料来自己组装成 LED 显示屏，那么如何把一块块模组组装成一整块大的 LED 屏幕，并且正常使用呢？LED 显示屏厂家小编为您详解磁吸条屏安装步骤。先算一下尺寸：单元板用的是 P5 的全彩模组尺寸为320*160mm，长 15 块，高 12 块，这块彩屏共用 180 块模组。320*15＝4800mm，160*12＝1920mm，净面积为 4800mm*1920mm 各加 10mm 的余头（除去包不锈钢用去 2mm，最后板的接缝为 5-8mm。上下的余头可以留到上面从正面看看不到），边框尺寸为 4810mm*1930mm。P5 室内模组长尺寸 320mmP5 室内模组宽尺寸 160mmP5 室内模组背面一、首先做边框从市场上买 4*4 的方钢 4 根 2*2 的 4 根（6 米长），先用 4*4 的方钢做一个田字架，大边框的尺寸为 4850mm*1970mm，因为小边框内的尺寸才是装屏的尺寸，方钢为 40mm，所以是这个尺寸。焊的时候用钢角尺尽可能的焊好 90 度角。中间那个尺寸不重要。田字架做好后，开始在上面焊小方钢，小方钢的内部尺寸为4810mm*1930mm 四角及中部用剩下的 4*4 方钢切成小段焊上去方便包不锈钢。4*4 和 2*2 方钢方通焊接方通焊接 1方通焊接 2方通焊接 3方通焊接 4小连框做好后开始焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。背条是 40mm 宽的，长度为 1980mm 左右，两头能够着好焊就行。焊好后的边框（照的是背面）边框就可以拿到大厅内安装了。墙顶部做好两个角钢挂钩。焊接背条方钢背条把焊接好的方钢固定在墙上二、装电源、控制卡、模组架子挂好后，四周留 10mm 的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这 10mm 的空隙简单通风了。装电源的时候先接好两条成品电源线，5V 输出一定要看好正负极，如果接反电源输出线的话，电源线、模组当时就冒烟，如果还连控制卡的话卡也烧了。每根成品电源线有两个接头，这样每块电源能带四块模组。然后是 220V 连接，用 2 平方的软铜线把每一排串在一起就行，最后出三组 220V 电源线，进一个空开，空开上面进一对 6 平方的铜线。这块屏功率大约 9 千瓦，所以 6 平方线有剩余。电源接好后装控制卡，控制卡用的是 5 块同步接收卡。LED 显示屏电源 5V 40A把电源固定在条屏的位置上LED 显示屏接收卡三、接...
