LED显示屏的安装和维修

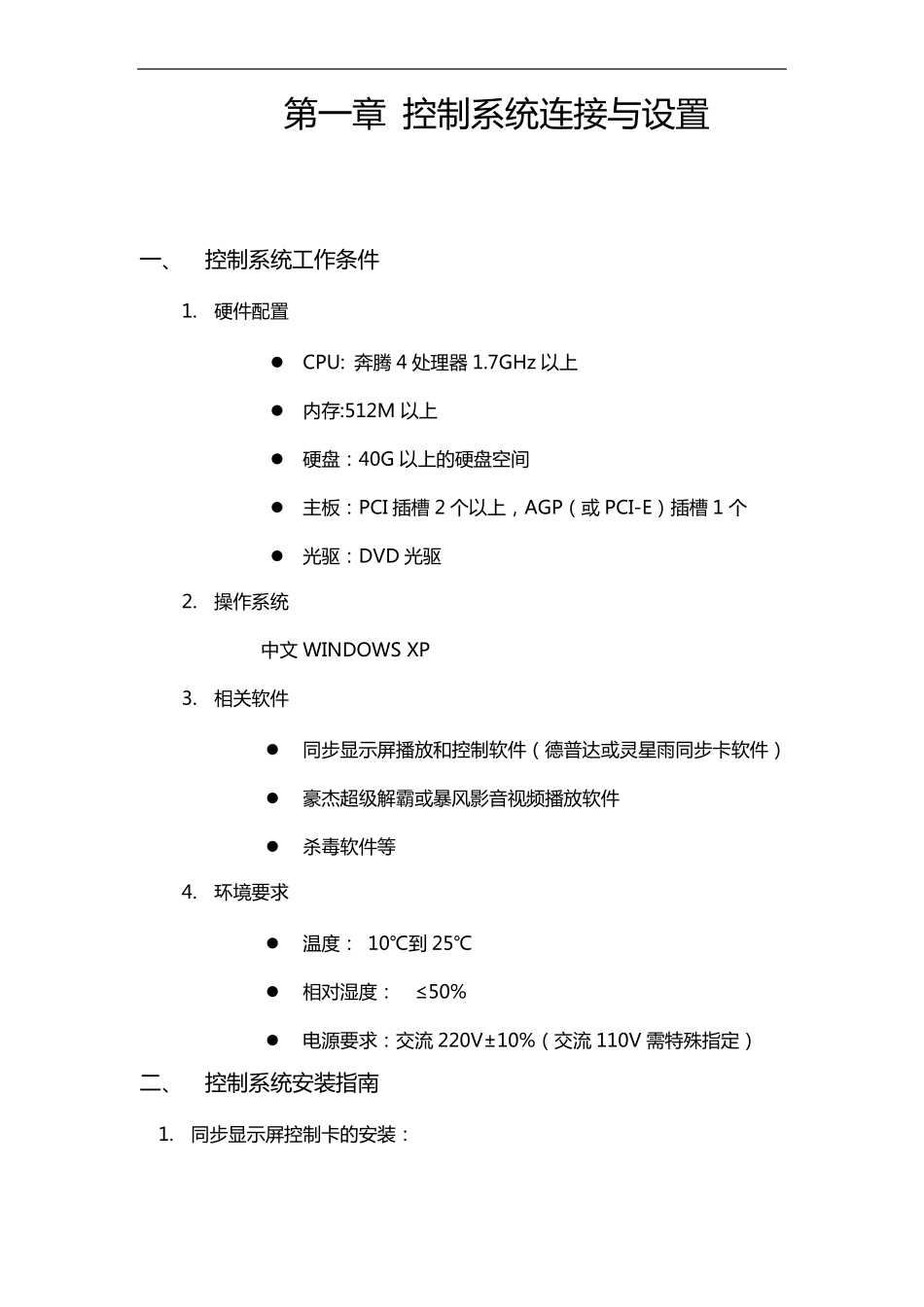

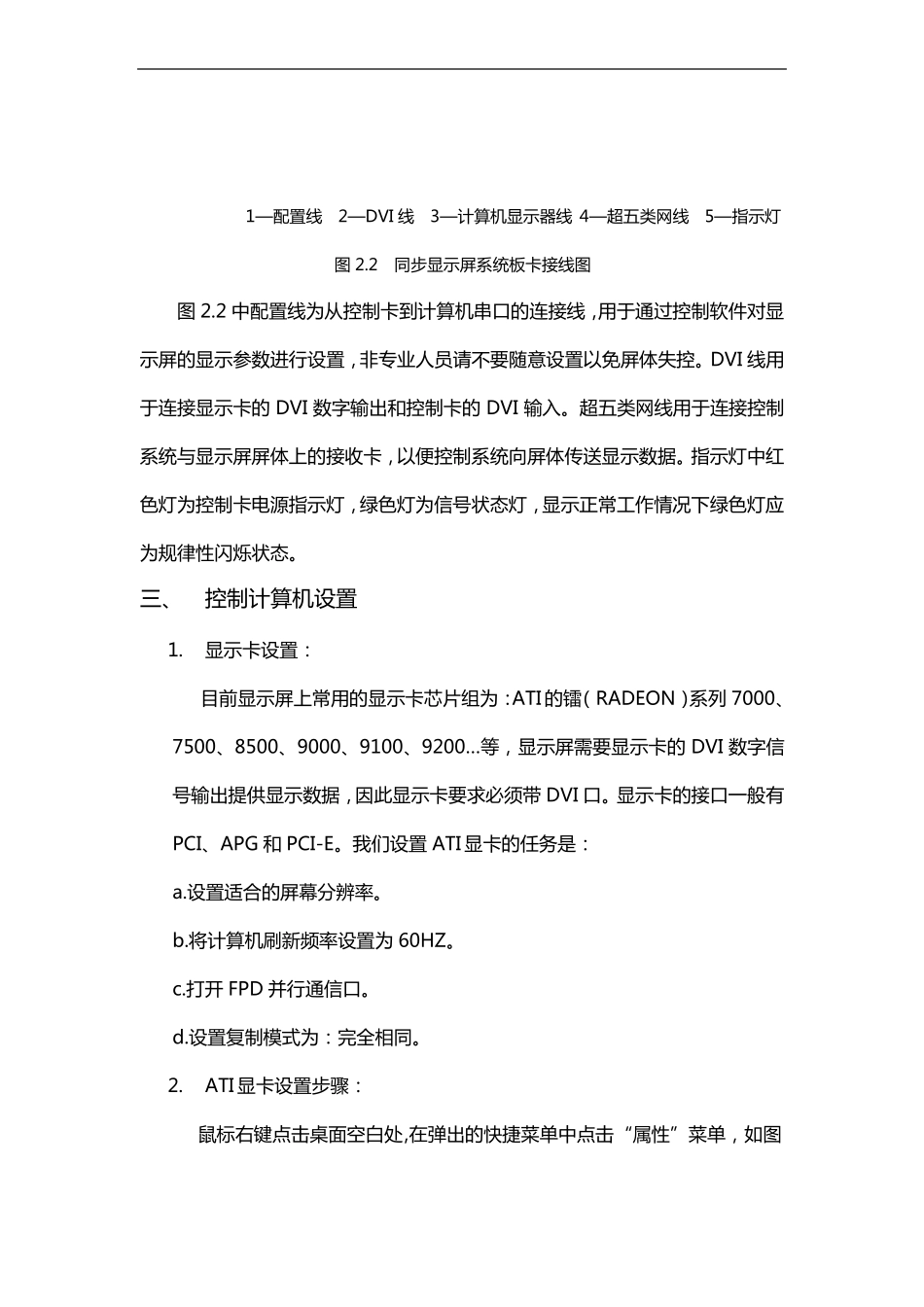

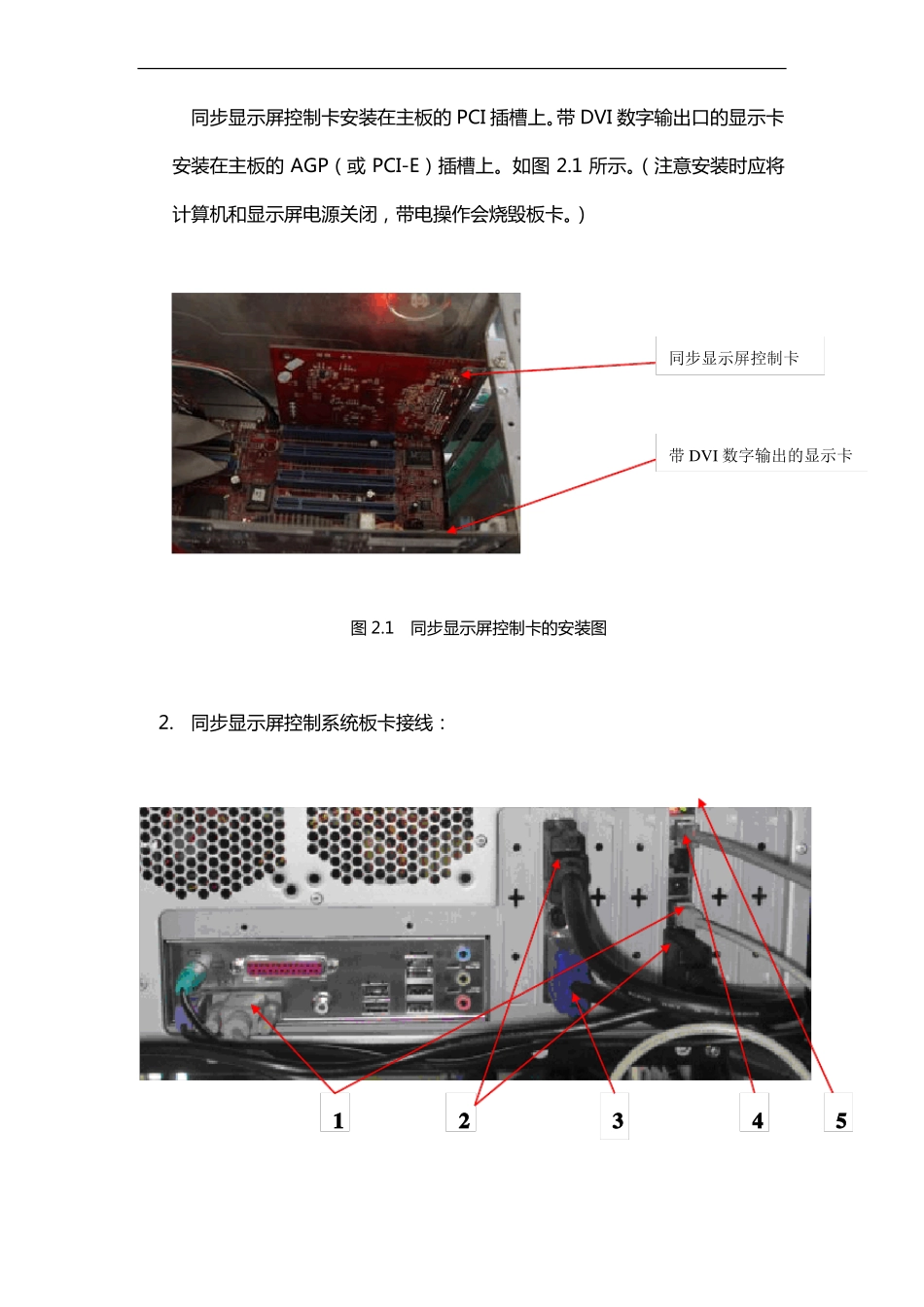

第一章 控制系统连接与设置一、控制系统工作条件1.硬件配置CPU: 奔腾 4 处理器 1.7GHz 以上内存:512M 以上硬盘：40G 以上的硬盘空间主板：PCI 插槽 2 个以上，AGP（或 PCI-E）插槽 1 个光驱：DVD 光驱2.操作系统中文 WINDOWS XP3.相关软件同步显示屏播放和控制软件（德普达或灵星雨同步卡软件）豪杰超级解霸或暴风影音视频播放软件杀毒软件等4.环境要求温度： 10℃到 25℃相对湿度：≤50%电源要求：交流 220V±10%（交流 110V 需特殊指定）二、控制系统安装指南1.同步显示屏控制卡的安装：同步显示屏控制卡安装在主板的 PCI 插槽上。带 DVI 数字输出口的显示卡安装在主板的 AGP（或 PCI-E）插槽上。如图 2.1 所示。（注意安装时应将计算机和显示屏电源关闭，带电操作会烧毁板卡。）同步显示屏控制卡带 DVI 数字输出的显示卡图 2.1同步显示屏控制卡的安装图2.同步显示屏控制系统板卡接线：123451—配置线2—DVI 线3—计算机显示器线 4—超五类网线5—指示灯图 2.2同步显示屏系统板卡接线图图 2.2 中配置线为从控制卡到计算机串口的连接线，用于通过控制软件对显示屏的显示参数进行设置，非专业人员请不要随意设置以免屏体失控。DVI 线用于连接显示卡的 DVI 数字输出和控制卡的 DVI 输入。超五类网线用于连接控制系统与显示屏屏体上的接收卡，以便控制系统向屏体传送显示数据。指示灯中红色灯为控制卡电源指示灯，绿色灯为信号状态灯，显示正常工作情况下绿色灯应为规律性闪烁状态。三、控制计算机设置1.显示卡设置：目前显示屏上常用的显示卡芯片组为：ATI 的镭（RADEON）系列 7000、7500、8500、9000、9100、9200…等，显示屏需要显示卡的 DVI 数字信号输出提供显示数据，因此显示卡要求必须带 DVI 口。显示卡的接口一般有PCI、APG 和 PCI-E。我们设置 ATI 显卡的任务是：a.设置适合的屏幕分辨率。b.将计算机刷新频率设置为 60HZ。c.打开 FPD 并行通信口。d.设置复制模式为：完全相同。2.ATI 显卡设置步骤：鼠标右键点击桌面空白处,在弹出的快捷菜单中点击“属性”菜单，如图2.3 所示。图 2.3 在 XP 系统桌面上点右键弹出的菜单在弹出的“显示 属性”对话框中将屏幕分辨率设置为 1024 x 768 像素或 显卡和显示器都支持的分辨率，如图 2.4。图 2.4 显示属性菜单点击“高级”按钮，对监视器的刷新频率进行设置。刷新频率设置为 60HZ。如图 2.5。图...
