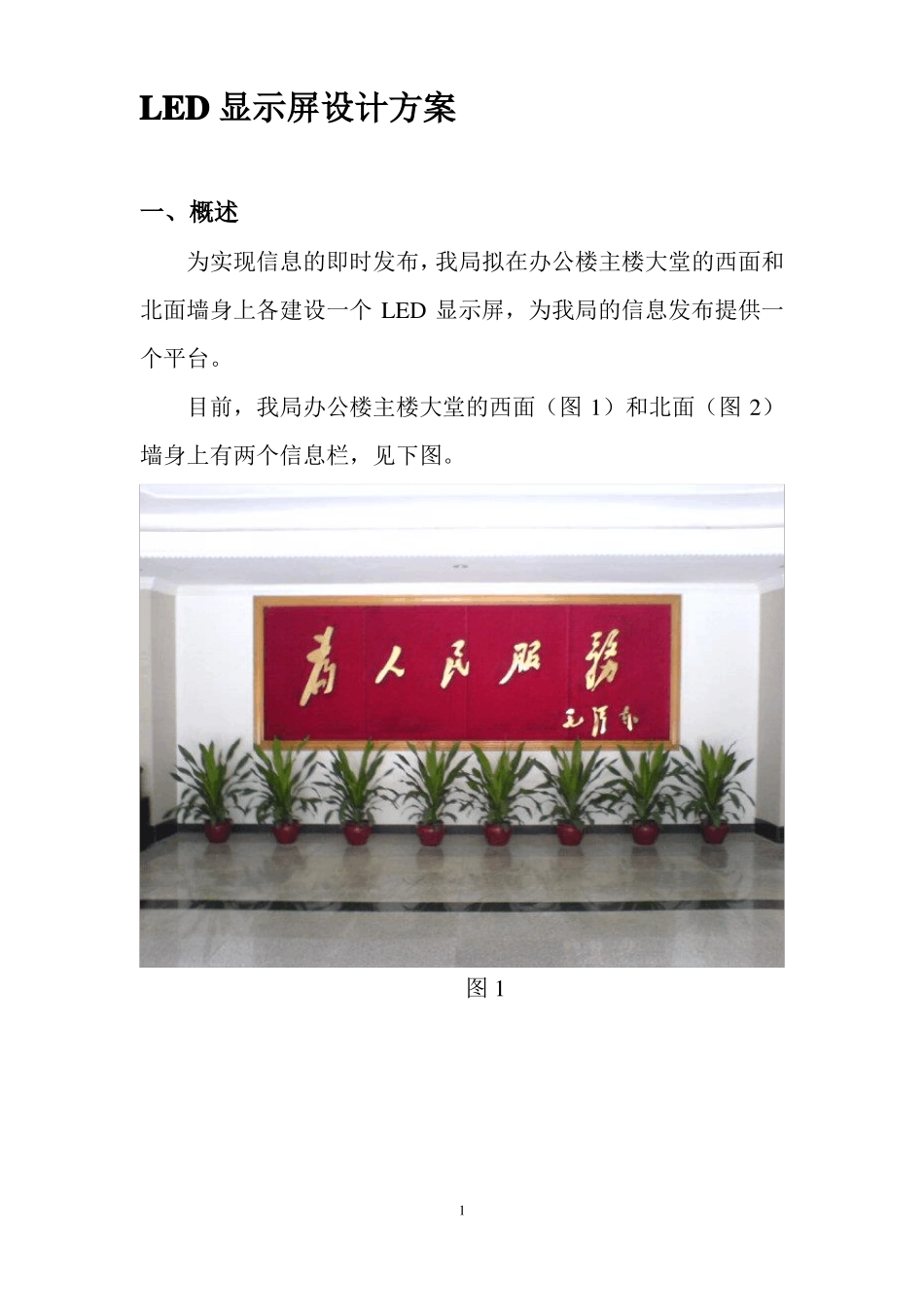

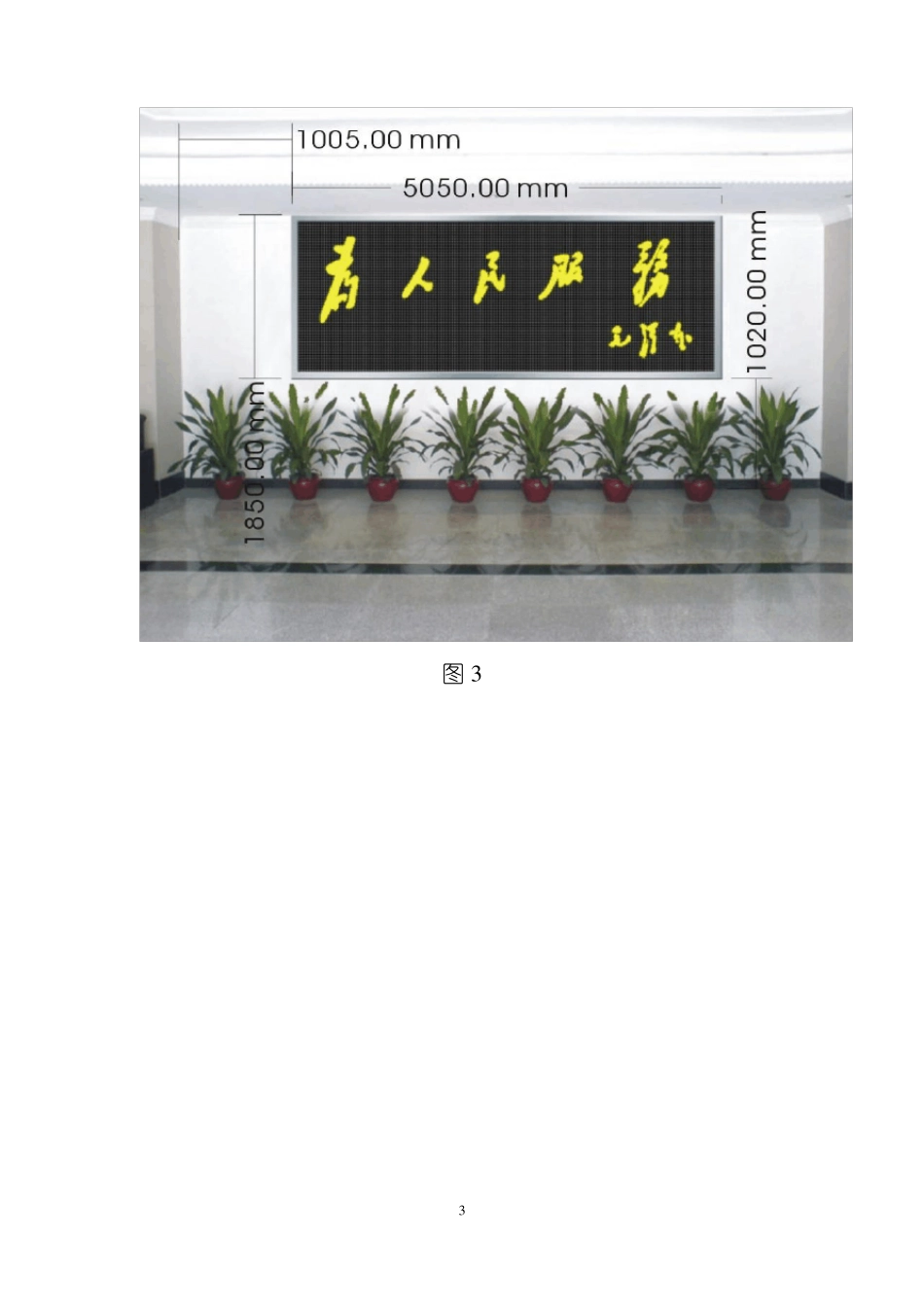

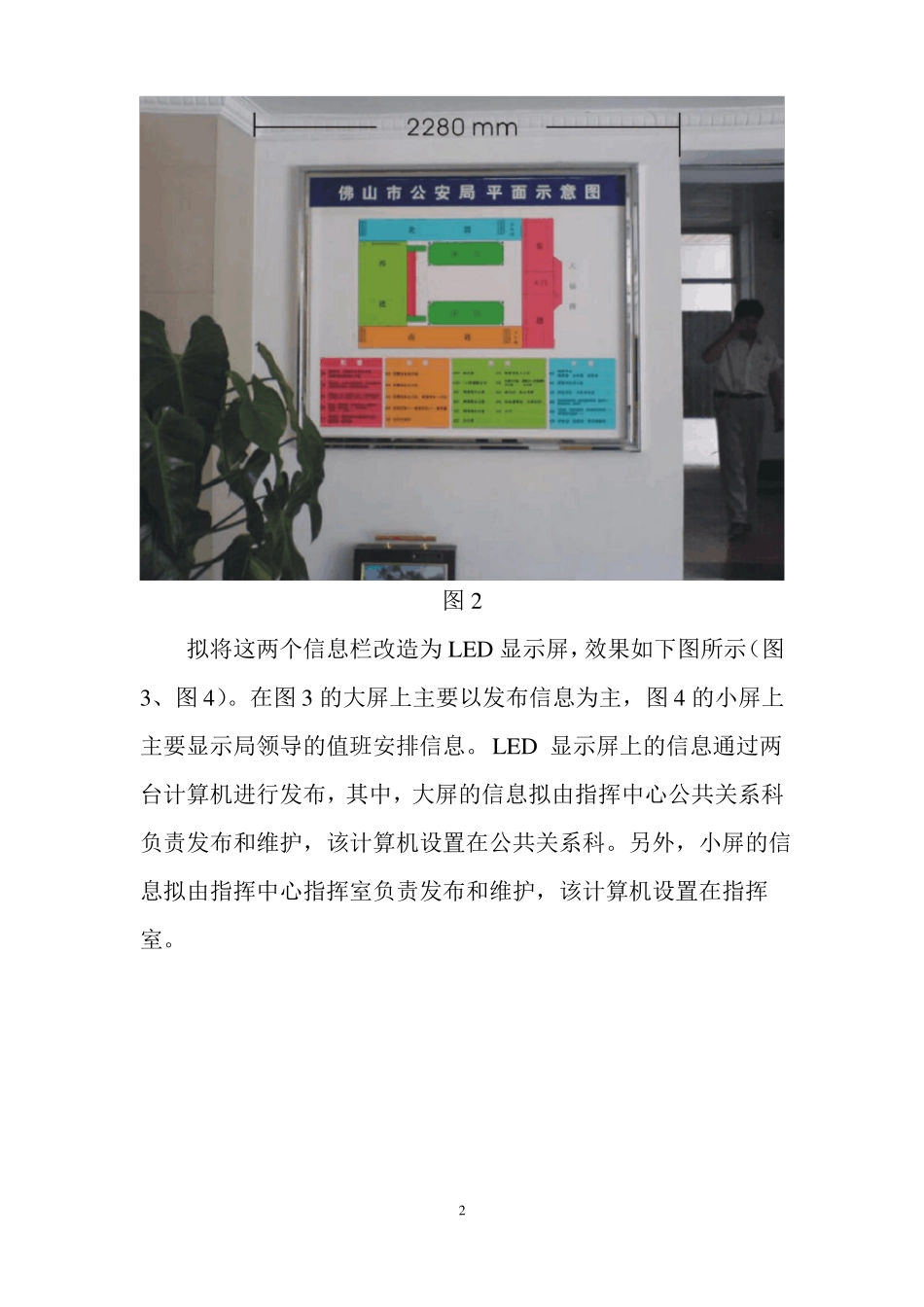

LED 显示屏设计方案一、概述为实现信息的即时发布，我局拟在办公楼主楼大堂的西面和北面墙身上各建设一个 LED 显示屏，为我局的信息发布提供一个平台。目前，我局办公楼主楼大堂的西面（图 1）和北面（图 2）墙身上有两个信息栏，见下图。图 11图 2拟将这两个信息栏改造为 LED 显示屏，效果如下图所示（图3、图 4）。在图 3 的大屏上主要以发布信息为主，图 4 的小屏上主要显示局领导的值班安排信息。LED 显示屏上的信息通过两台计算机进行发布，其中，大屏的信息拟由指挥中心公共关系科负责发布和维护，该计算机设置在公共关系科。另外，小屏的信息拟由指挥中心指挥室负责发布和维护，该计算机设置在指挥室。2图 33图 4二、系统总体结构系统总体结构图如下所示：（图 6）4图 6各部分说明：1、显示屏屏体是显示屏的最终显示单元，屏体为积木式模块结构，模块之间由信号线级连，电子部分具体由Φ3.7 双基色矩阵、显示控制电路、驱动电路、电源系统等组成。2、信号接收板信号接收板是显示屏的控制核心，它接收来自计算机显示屏数据专用发送卡发送的信号，同时向屏体输出显示所用的各种控制信号。3、显示系统5系统可分为支持环境和节目的制作 /播放环境。其中支持环境, 包括操作系统(DOS、WINDOWS), 多媒体卡驱动程序。 节目的制作/播放环境是一整套工具软件包 , 提供对节目的编辑管理和播放。系统也可以接收局域网上传来的数据，经软件处理后，通过专用的信号通讯卡，把控制信息及数据信息发往显示屏主控系统，由主控系统把相关的信息送往各相关的模块。4、配电系统将外电通过双极带漏电保护开关，然后分别用双极人气空气开关进行电源的控制。三、系统设计方案1、建设内容将原信息栏拆除，增加两个 LED 显示屏，大小分别为：大屏有效显示面积：4.88m(w)×1.68m(h)=8.20m2小屏有效显示面积：1.22m(w)×1.52m(h)=1.85m2显示屏电源可从大堂北面的电箱取，通讯线路从天花拉到南面线路房。其中，大屏的通讯线路走管线到市局南楼一楼公共关系科，小屏的通讯线路走管线上十二楼指挥室，分别与计算机连接。2、设计方案2.1 显示屏显示屏由双基色矩阵组成，发光管芯参数如下表：6红绿法向光强(mcd) 尺寸（μm）垂直视角3025280×280254×254160º160º水平视角峰值波长材料160°160°640 nm570nmGaInNGaInN2.1.1 象素灯 ：双基色矩阵由 1 红、1 绿发光芯片组成，单点像灯发光强度为50mcd。其结构如下图2.1.2 视角 ：象素...
