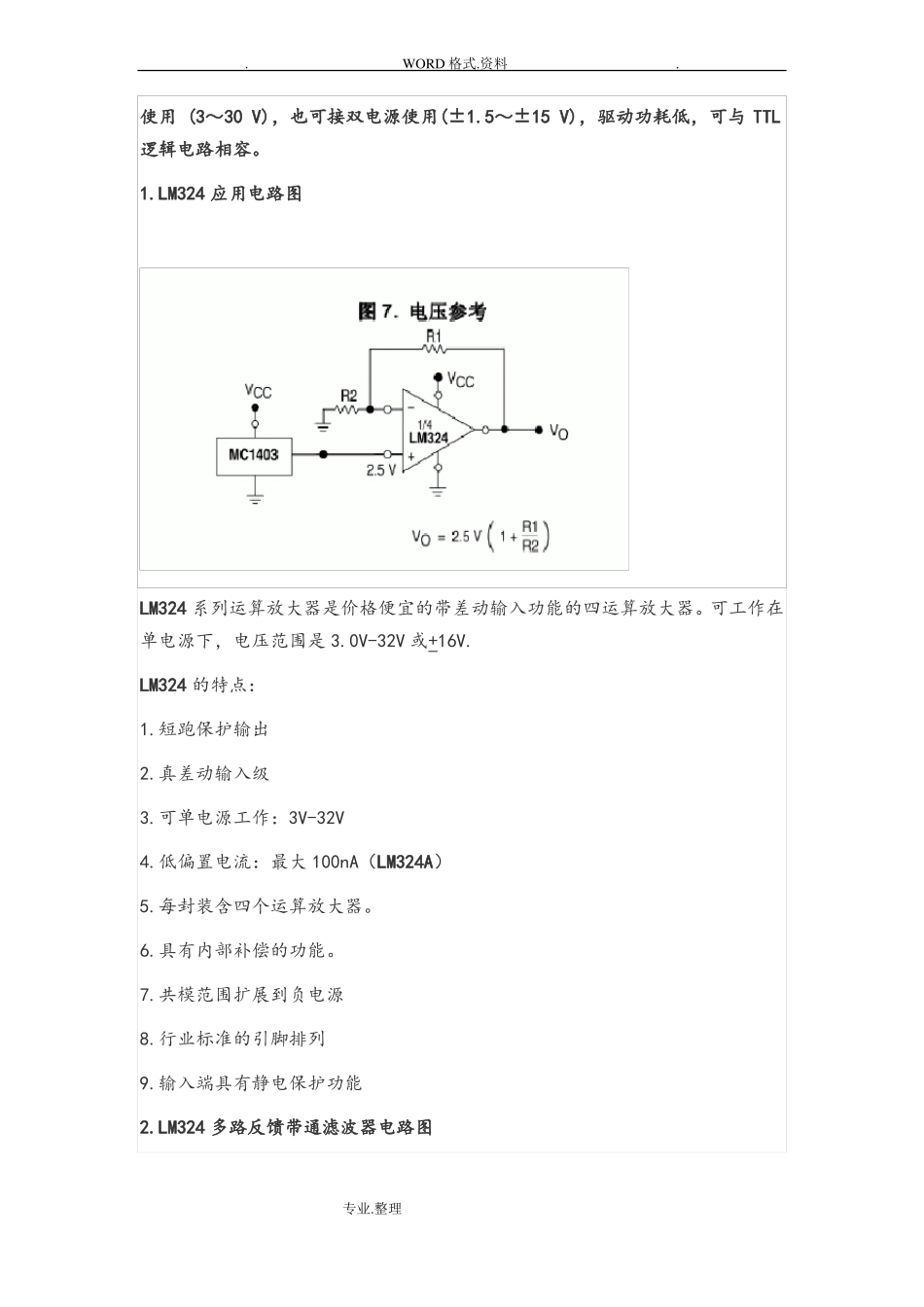

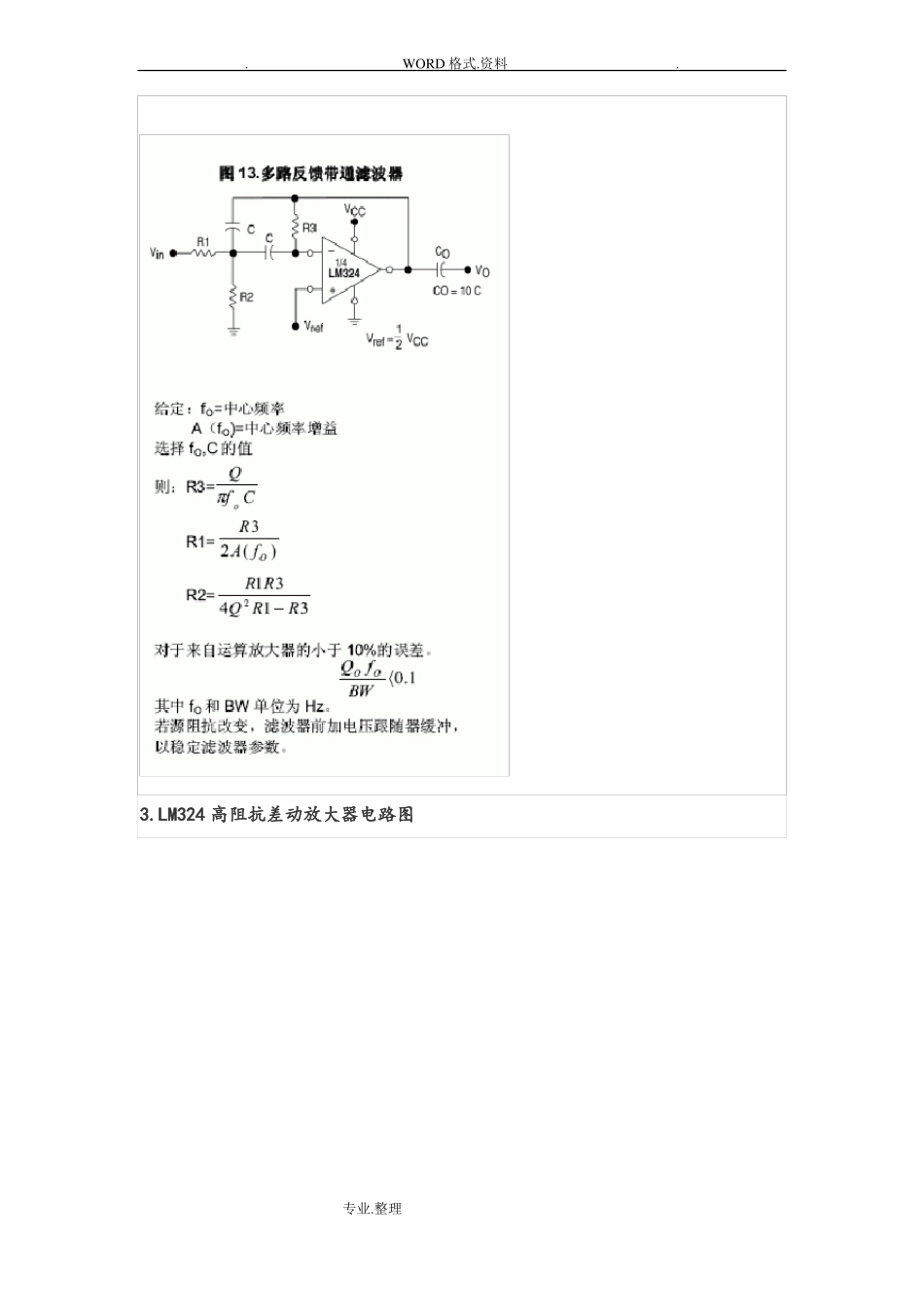

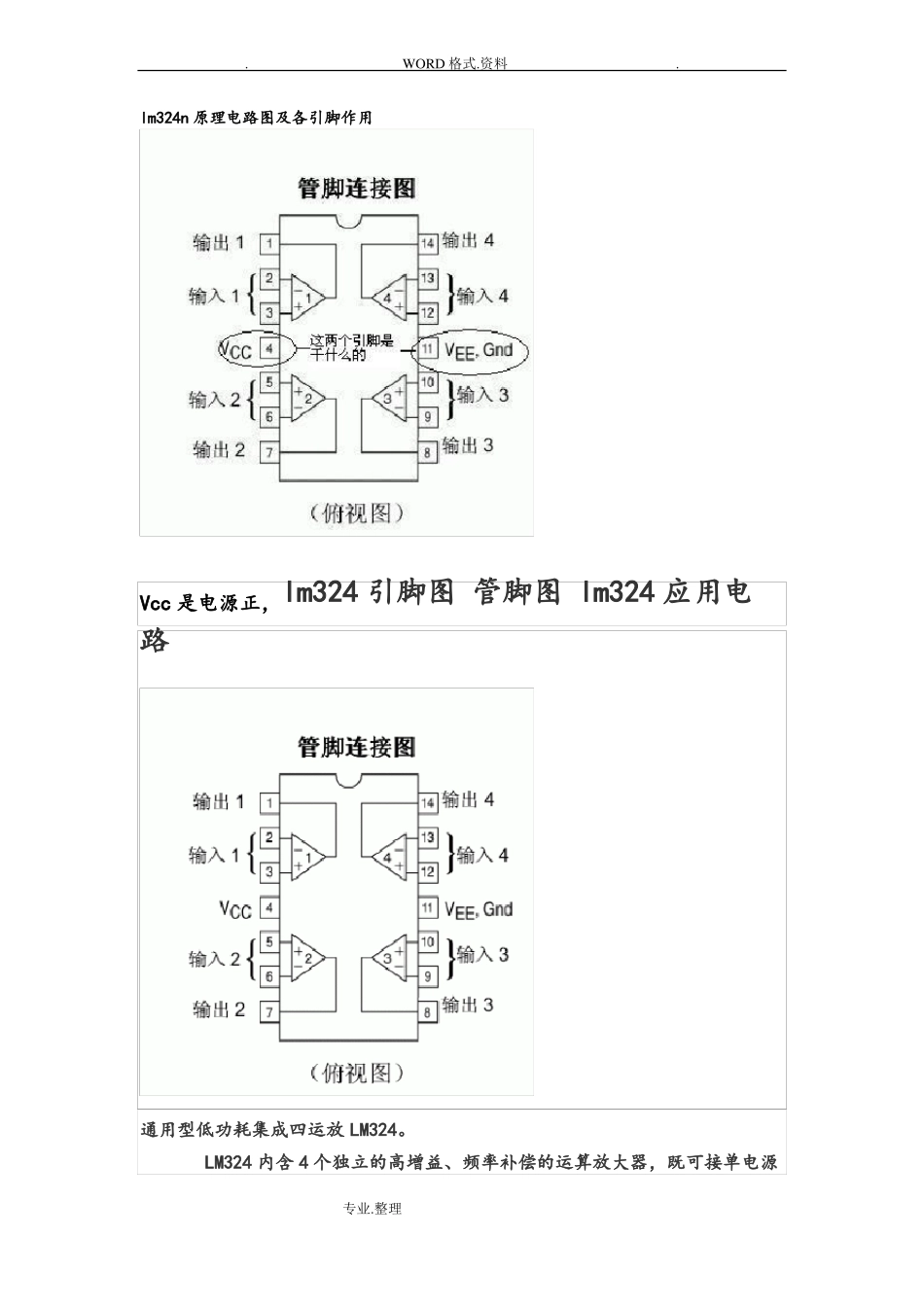

.WORD 格式.资料.lm324n 原理电路图及各引脚作用Vcc 是电源正，lm324 引脚图 管脚图 lm324 应用电路通用型低功耗集成四运放 LM324。 LM324 内含 4 个独立的高增益、频率补偿的运算放大器，既可接单电源专业.整理.WORD 格式.资料.使用 (3～30 V)，也可接双电源使用(±1.5～±15 V)，驱动功耗低，可与 TTL逻辑电路相容。1.LM324 应用电路图LM324 系列运算放大器是价格便宜的带差动输入功能的四运算放大器。可工作在单电源下，电压范围是 3.0V-32V 或+16V.LM324 的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大 100nA（LM324A）5.每封装含四个运算放大器。6.具有内部补偿的功能。7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能2.LM324 多路反馈带通滤波器电路图专业.整理.WORD 格式.资料.3.LM324 高阻抗差动放大器电路图专业.整理.WORD 格式.资料.4.LM324 函数发生器电路图5.LM324 双四级滤波器专业.整理.WORD 格式.资料.6.LM324 维思电桥振荡器电路图7.LM324 滞后比较器电路图专业.整理.WORD 格式.资料.VEE 是电源的地专业.整理
