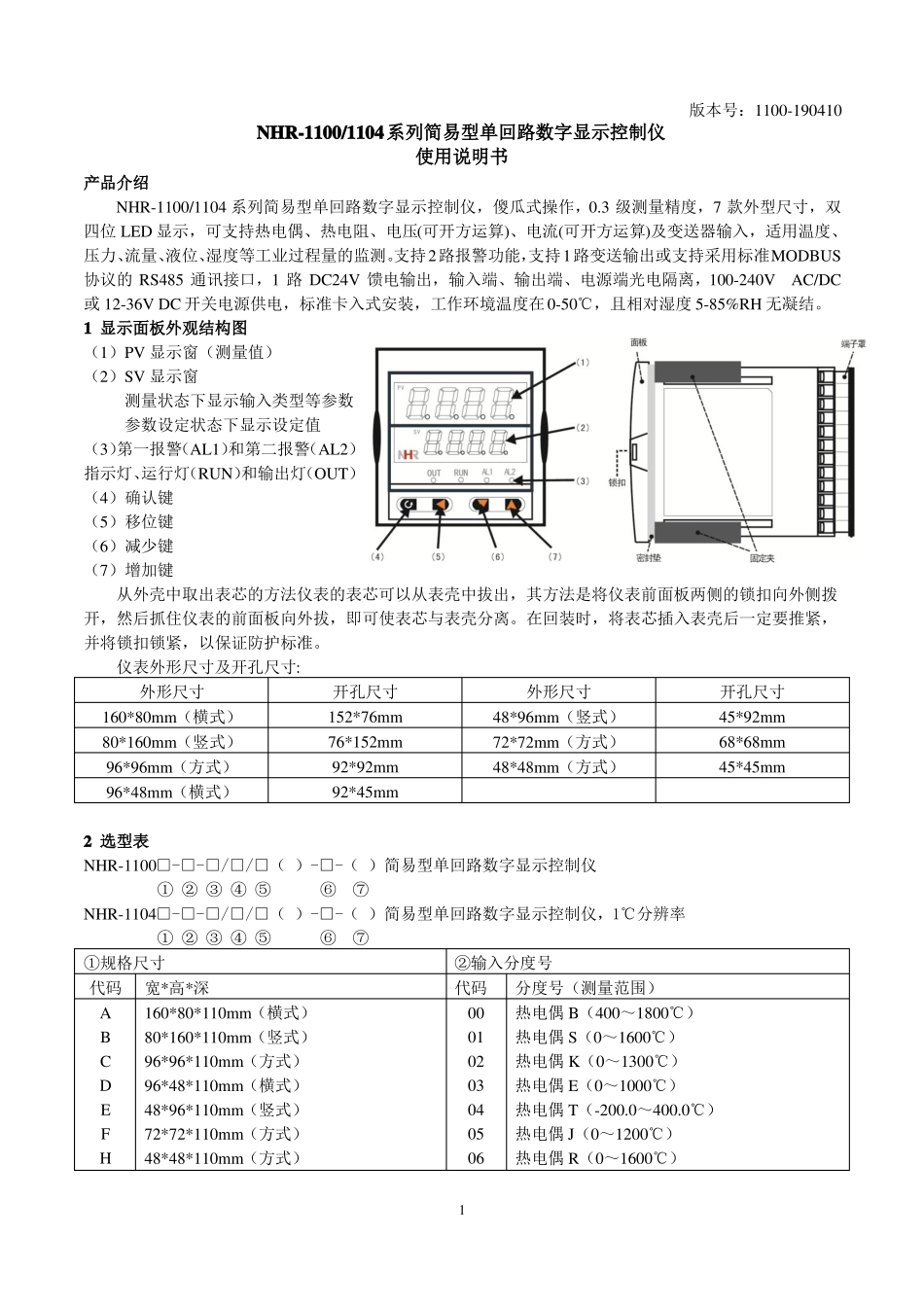

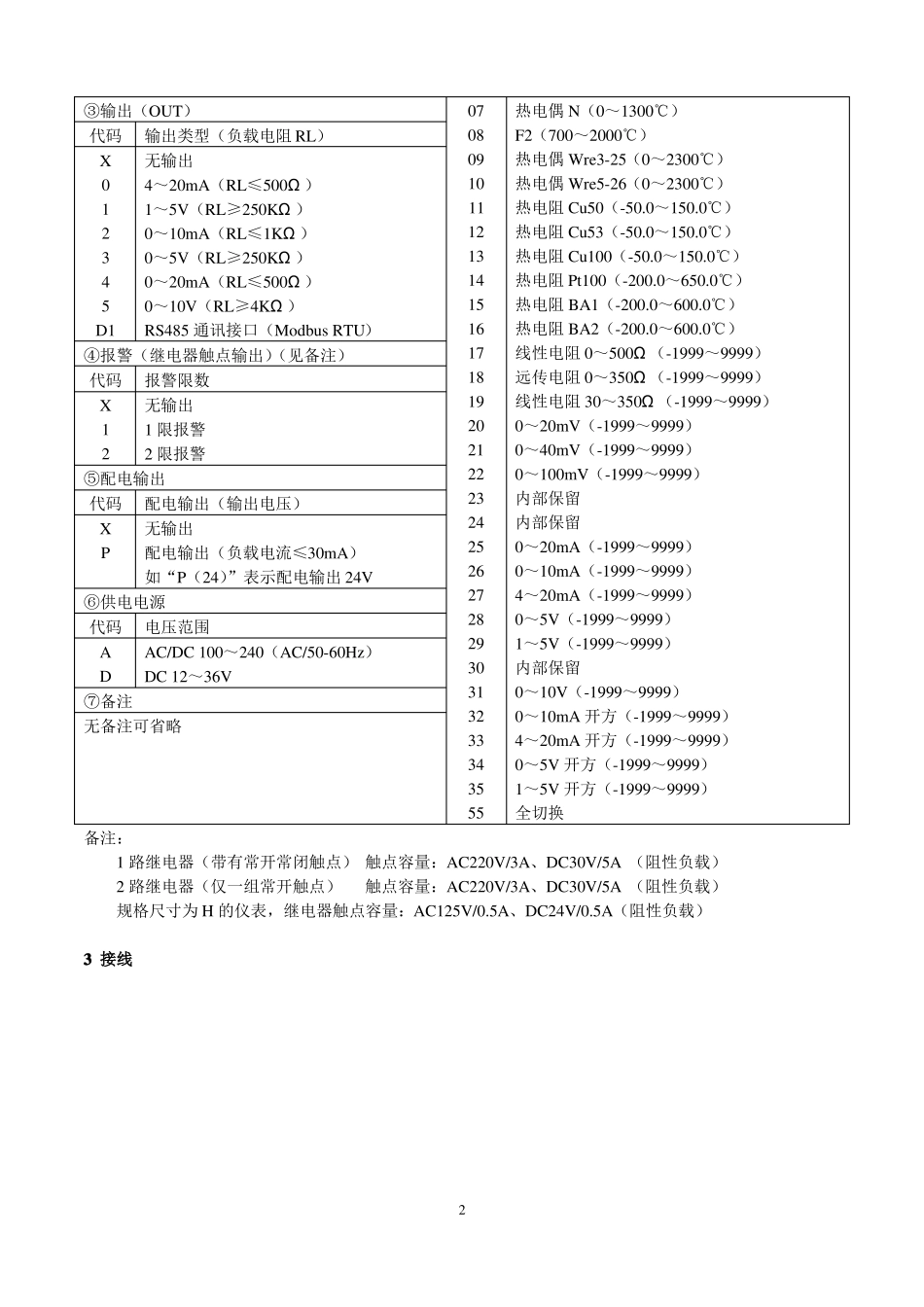

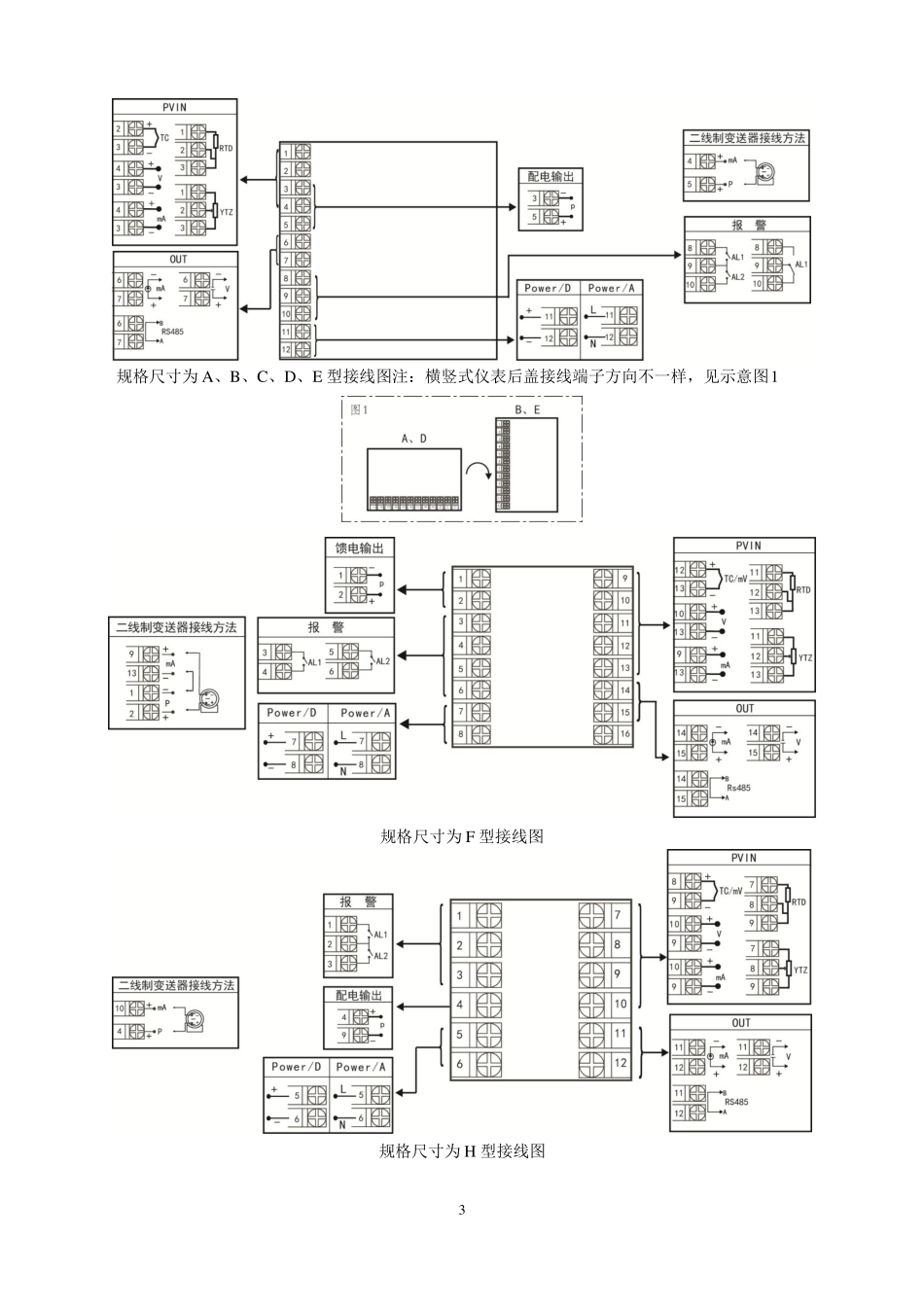

版本号：1100-190410NHR-1100/1104系列简易型单回路数字显示控制仪使用说明书产品介绍NHR-1100/1104 系列简易型单回路数字显示控制仪，傻瓜式操作，0.3 级测量精度，7 款外型尺寸，双四位 LED 显示，可支持热电偶、热电阻、电压(可开方运算)、电流(可开方运算)及变送器输入，适用温度、压力、流量、液位、湿度等工业过程量的监测。支持2路报警功能，支持1路变送输出或支持采用标准MODBUS协议的 RS485 通讯接口，1 路 DC24V 馈电输出，输入端、输出端、电源端光电隔离，100-240VAC/DC或 12-36V DC 开关电源供电，标准卡入式安装，工作环境温度在0-50℃，且相对湿度 5-85%RH 无凝结。1 显示面板外观结构图（1）PV 显示窗（测量值）（2）SV 显示窗测量状态下显示输入类型等参数参数设定状态下显示设定值（3）第一报警（AL1）和第二报警（AL2）指示灯、运行灯（RUN）和输出灯（OUT）（4）确认键（5）移位键（6）减少键（7）增加键从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出，其方法是将仪表前面板两侧的锁扣向外侧拨开，然后抓住仪表的前面板向外拔，即可使表芯与表壳分离。在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证防护标准。仪表外形尺寸及开孔尺寸:外形尺寸160*80mm（横式）80*160mm（竖式）96*96mm（方式）96*48mm（横式）开孔尺寸152*76mm76*152mm92*92mm92*45mm外形尺寸48*96mm（竖式）72*72mm（方式）48*48mm（方式）开孔尺寸45*92mm68*68mm45*45mm2 选型表NHR-1100□-□-□/□/□（ ）-□-（ ）简易型单回路数字显示控制仪① ② ③ ④ ⑤⑥⑦NHR-1104□-□-□/□/□（ ）-□-（ ）简易型单回路数字显示控制仪，1℃分辨率① ② ③ ④ ⑤⑥⑦①规格尺寸代码ABCDEFH②输入分度号代码000102030405061宽*高*深160*80*110mm（横式）80*160*110mm（竖式）96*96*110mm（方式）96*48*110mm（横式）48*96*110mm（竖式）72*72*110mm（方式）48*48*110mm（方式）分度号（测量范围）热电偶 B（400～1800℃）热电偶 S（0～1600℃）热电偶 K（0～1300℃）热电偶 E（0～1000℃）热电偶 T（-200.0～400.0℃）热电偶 J（0～1200℃）热电偶 R（0～1600℃）③输出（OUT）代码X012345D1代码X12代码XP输出类型（负载电阻 RL）无输出4～20mA（RL≤500Ω ）1～5V（RL≥250KΩ ）0～10mA（RL≤1KΩ ）0～5V（RL≥250KΩ ）0～20mA（RL≤500Ω ）0～10V（RL≥4KΩ ）RS485 通讯接口（Modbus R...
