PCB油墨选用知识讲解

PCB油墨选用知识讲解_第1页
1/9

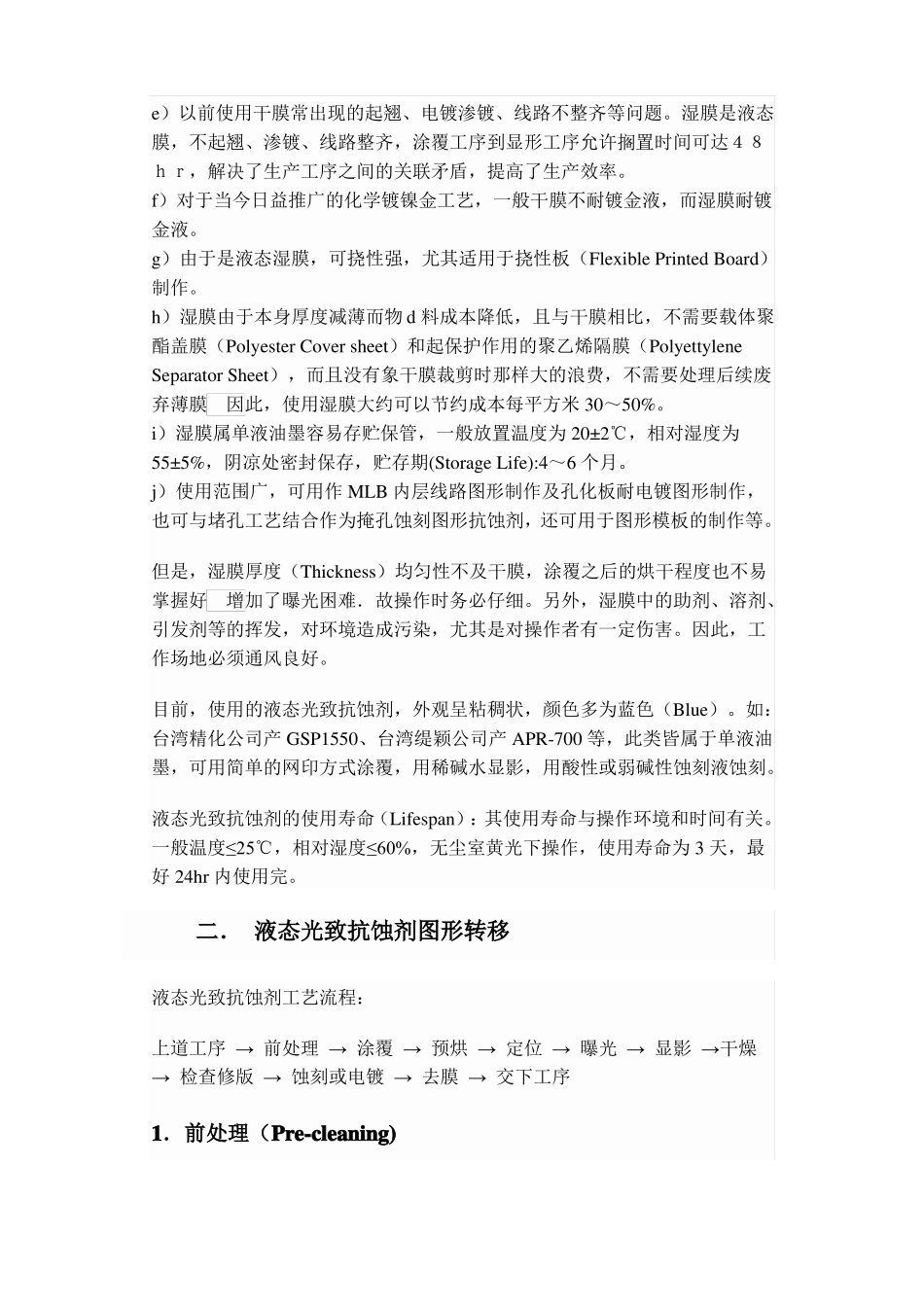

PCB油墨选用知识讲解_第2页
2/9

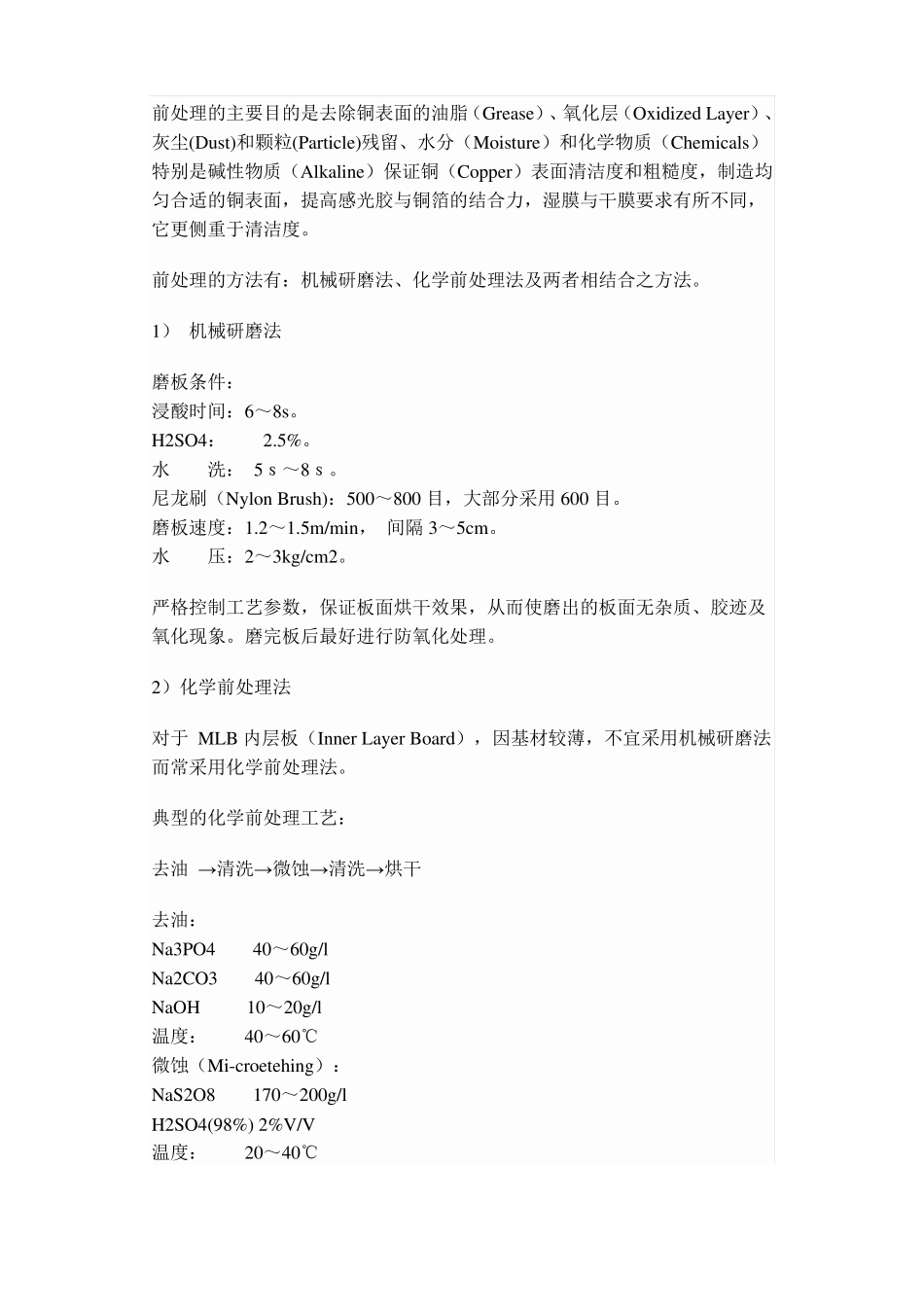

PCB油墨选用知识讲解_第3页
3/9

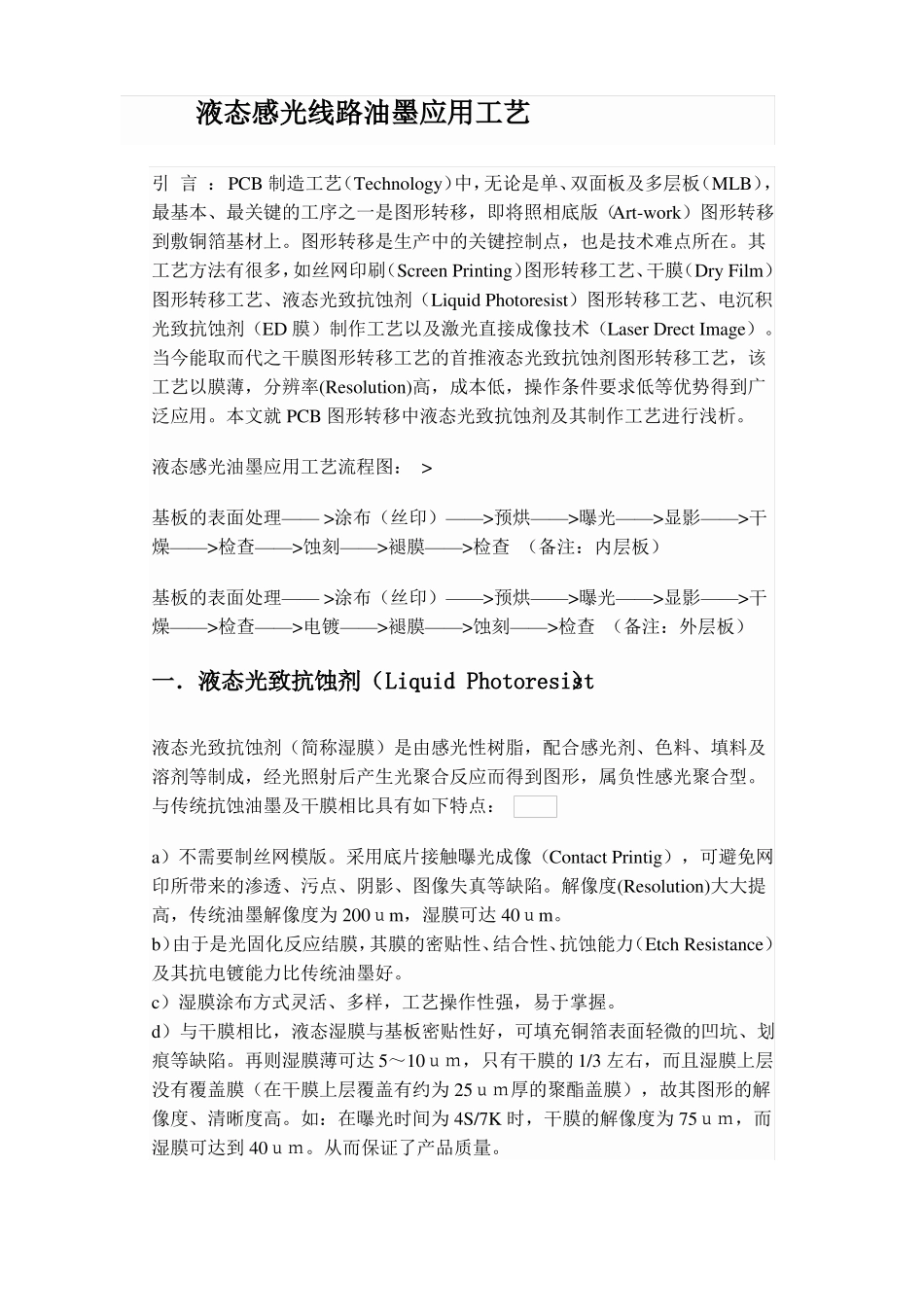

液态感光线路油墨应用工艺引 言 :PCB 制造工艺(Technology)中,无论是单、双面板及多层板(MLB),最基本、最关键的工序之一是图形转移,即将照相底版(Art-work)图形转移到敷铜箔基材上。图形转移是生产中的关键控制点,也是技术难点所在。其工艺方法有很多,如丝网印刷(Screen Printing)图形转移工艺、干膜(Dry Film)图形转移工艺、液态光致抗蚀剂(Liquid Photoresist)图形转移工艺、电沉积光致抗蚀剂(ED 膜)制作工艺以及激光直接成像技术(Laser Drect Image)。当今能取而代之干膜图形转移工艺的首推液态光致抗蚀剂图形转移工艺,该工艺以膜薄,分辨率(Resolution)高,成本低,操作条件要求低等优势得到广泛应用。本文就 PCB 图形转移中液态光致抗蚀剂及其制作工艺进行浅析。液态感光油墨应用工艺流程图: >基板的表面处理—— >涂布(丝印)——>预烘——>曝光——>显影——>干燥——>检查——>蚀刻——>褪膜——>检查 (备注:内层板)基板的表面处理—— >涂布(丝印)——>预烘——>曝光——>显影——>干燥——>检查——>电镀——>褪膜——>蚀刻——>检查 (备注:外层板)一.液态光致抗蚀剂(Liquid Photoresist)液态光致抗蚀剂(简称湿膜)是由感光性树脂,配合感光剂、色料、填料及溶剂等制成,经光照射后产生光聚合反应而得到图形,属负性感光聚合型。与传统抗蚀油墨及干膜相比具有如下特点:a)不需要制丝网模版。采用底片接触曝光成像(Contact Printig),可避免网印所带来的渗透、污点、阴影、图像失真等缺陷。解像度(Resolution)大大提高,传统油墨解像度为 200um,湿膜可达 40um。b)由于是光固化反应结膜,其膜的密贴性、结合性、抗蚀能力(Etch Resistance)及其抗电镀能力比传统油墨好。c)湿膜涂布方式灵活、多样,工艺操作性强,易于掌握。d)与干膜相比,液态湿膜与基板密贴性好,可填充铜箔表面轻微的凹坑、划痕等缺陷。再则湿膜薄可达 5~10um,只有干膜的 1/3 左右,而且湿膜上层没有覆盖膜(在干膜上层覆盖有约为 25um厚的聚酯盖膜),故其图形的解像度、清晰度高。如:在曝光时间为 4S/7K 时,干膜的解像度为 75um,而湿膜可达到 40um。从而保证了产品质量。e)以前使用干膜常出现的起翘、电镀渗镀、线路不整齐等问题。湿膜是液态膜,不起翘、渗镀、线路整齐,涂覆工序到显形工序允许搁置时间可达48hr,解决了生产工序之间的关联矛盾,提高了生产效率。f)...
