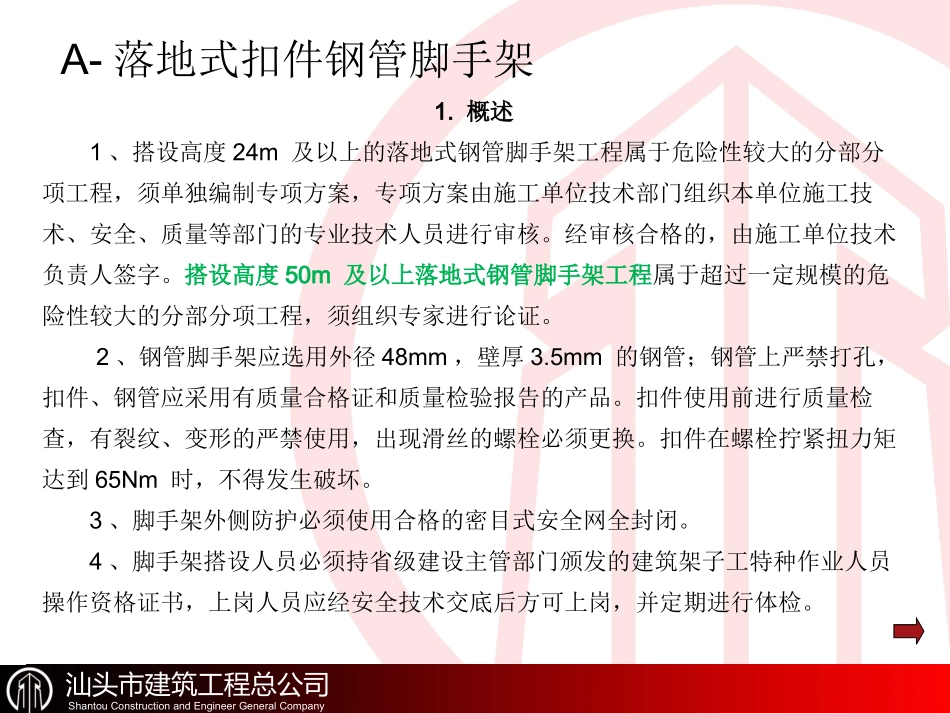

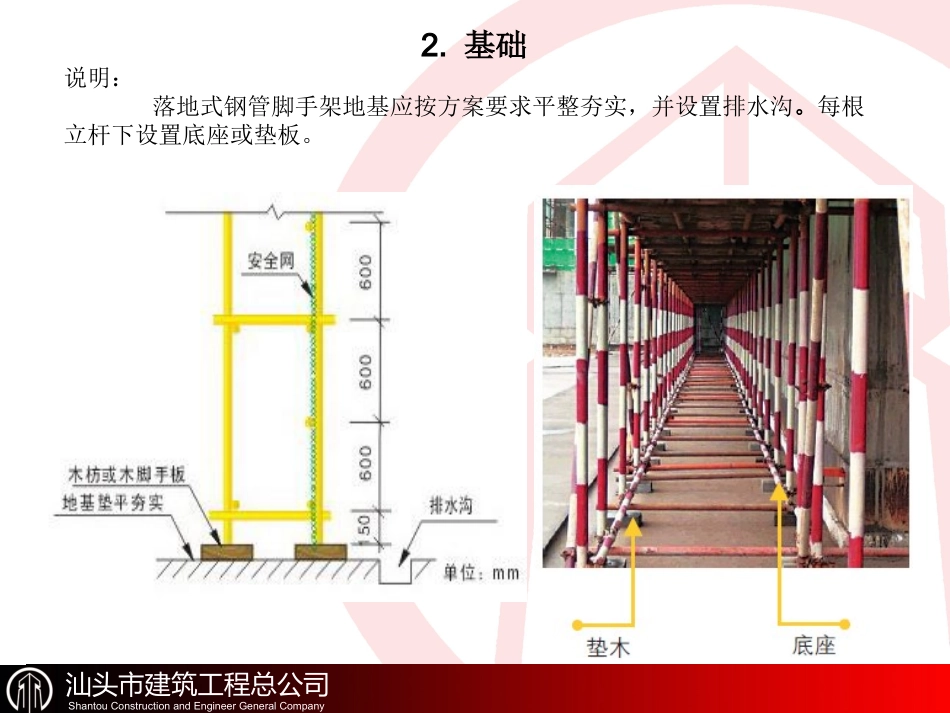

脚手架及卸料平台汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompanyA-落地式扣件钢管脚手架1.概述1、搭设高度24m及以上的落地式钢管脚手架工程属于危险性较大的分部分项工程,须单独编制专项方案,专项方案由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核。经审核合格的,由施工单位技术负责人签字。搭设高度50m及以上落地式钢管脚手架工程属于超过一定规模的危险性较大的分部分项工程,须组织专家进行论证。2、钢管脚手架应选用外径48mm,壁厚3.5mm的钢管;钢管上严禁打孔,扣件、钢管应采用有质量合格证和质量检验报告的产品。扣件使用前进行质量检查,有裂纹、变形的严禁使用,出现滑丝的螺栓必须更换。扣件在螺栓拧紧扭力矩达到65Nm时,不得发生破坏。3、脚手架外侧防护必须使用合格的密目式安全网全封闭。4、脚手架搭设人员必须持省级建设主管部门颁发的建筑架子工特种作业人员操作资格证书,上岗人员应经安全技术交底后方可上岗,并定期进行体检。2.基础说明:落地式钢管脚手架地基应按方案要求平整夯实,并设置排水沟。每根立杆下设置底座或垫板。汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany3.连墙件设置说明:连墙件布置最大间距注:h-步距;la-纵距。汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany●对高度在24m以下的单、双排脚手架,宜采用刚性连墙件与建筑物可靠连接,亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。●对高度24m以上的双排脚手架,必须采用刚性连墙件与建筑物可靠连接。●当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接,与地面的倾角应在45~60度之间;连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany连墙件汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany连墙件采用钢管与结构边梁中预埋的钢管(有效预埋锚固长度≥300mm)及外架内外立杆临近主节点处双扣件扣紧4.杆件设置说明:1、每根立杆底部应设置底座或垫板。2、脚手架必须设置纵、横向扫地杆,纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm的立杆上,横向扫地杆亦应使用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3、脚手架底层步距不应大于2m。4、立杆必须用连墙件与建筑物可靠连接。5、立杆接长除顶层顶步外,其余各层各步接头必须采用对接扣件连接。6、立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m。7、立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3;汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany除顶层顶步可采用搭接,其余接头必须采用对接汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany纵向水平杆对接要求纵向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany5.剪刀撑设置说明:剪刀撑设置应符合下列规定:1、每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面的倾角宜在45。-60。之间。2、双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。汕头市建筑工程总公司ShantouConstructionandEngineerGeneralCompany汕头市建筑工程总公司ShantouConstructi...
