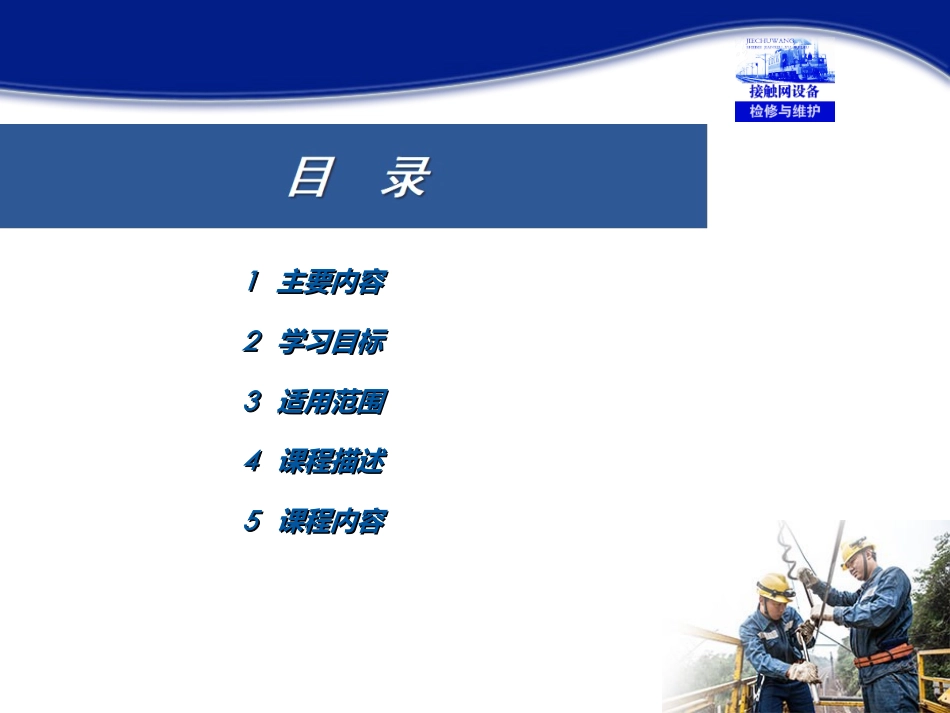

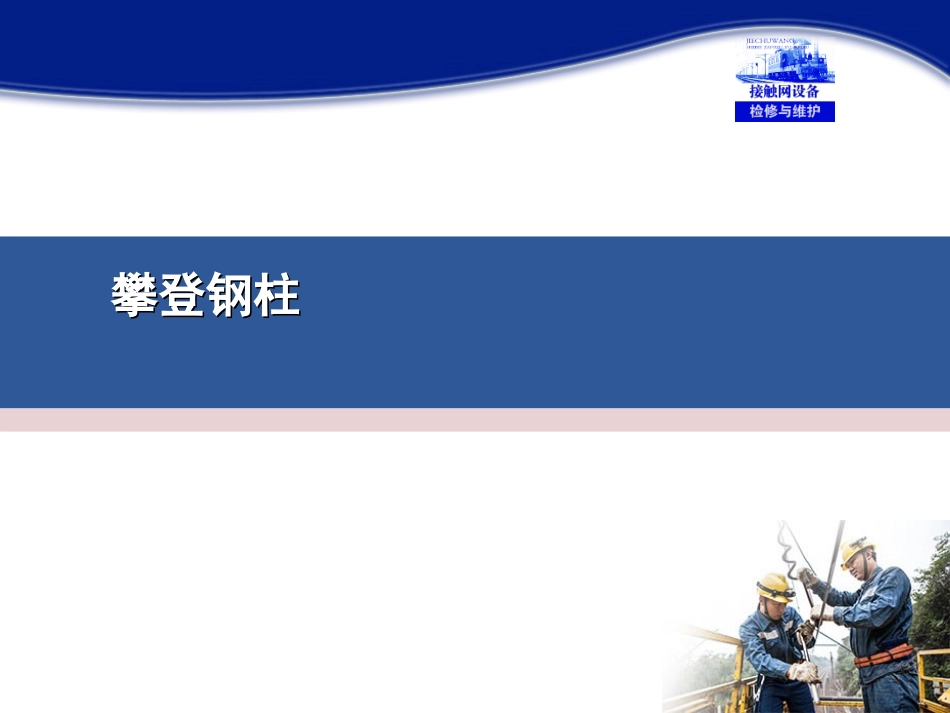

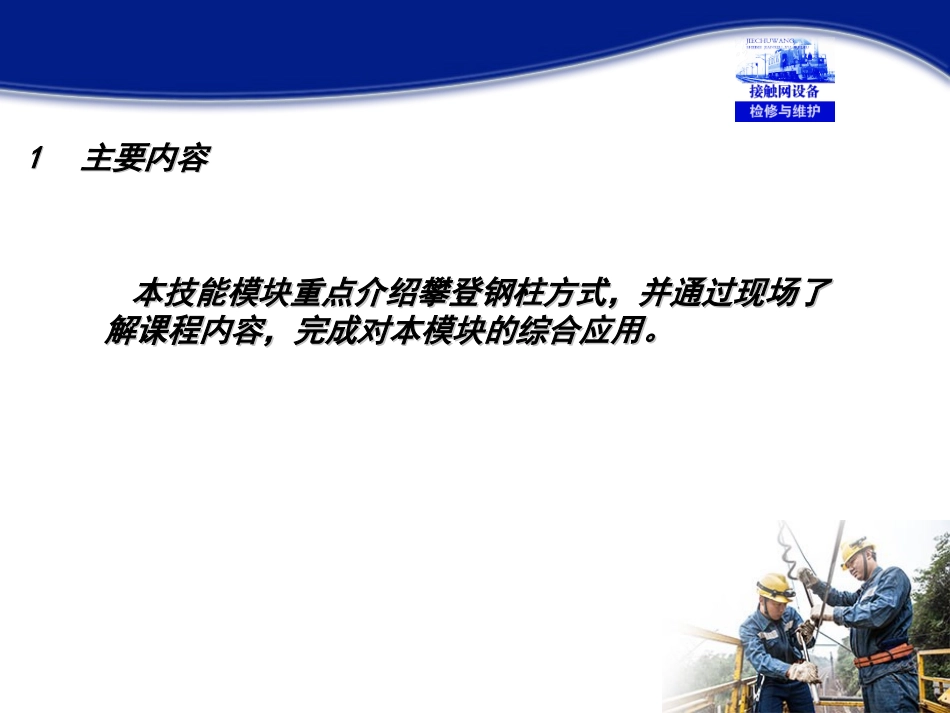

•技能培训模块一接触网类型攀登钢柱攀登钢柱11主要内容主要内容22学习目标学习目标33适用范围适用范围44课程描述课程描述55课程内容课程内容本技能模块重点介绍攀登钢柱方式，并通过现场了本技能模块重点介绍攀登钢柱方式，并通过现场了解课程内容，完成对本模块的综合应用。解课程内容，完成对本模块的综合应用。11主要内容主要内容22学习目标学习目标本节主要通过完成本节主要通过完成33个任务来掌握登杆作业，学习圆个任务来掌握登杆作业，学习圆支柱、横腹杆支柱及钢柱的知识，正确使用安全带，按支柱、横腹杆支柱及钢柱的知识，正确使用安全带，按操作规范完成登杆作业。通过攀杆作业掌握标准化作业操作规范完成登杆作业。通过攀杆作业掌握标准化作业程序，体现接触网工良好的工作习惯，具备良好的安全程序，体现接触网工良好的工作习惯，具备良好的安全意识。意识。33适用范围适用范围1.1.新职、转岗接触网工中级资格性培训；新职、转岗接触网工中级资格性培训；2.2.接触网工安全等级二级培训。接触网工安全等级二级培训。44课程描述课程描述钢柱的攀登方法与登方杆基本相同。正确使用安钢柱的攀登方法与登方杆基本相同。正确使用安全带，按操作规范完成登钢柱作业。全带，按操作规范完成登钢柱作业。55课程内容课程内容一、理论学习部分目前，在接触网工程中，特别是较大站场上，大量利用钢柱。它是由角钢焊接而成，具有重量轻、容量大、耐碰撞、运输及安装方便等优点；但存在用钢量大、造价高、耐腐蚀性能差，需定期进行除锈、涂漆防腐，且维修不便等缺点。从节约钢材及方便运营维护的角度出发，要求尽量少采用。现在涂漆防腐已改为热镀锌防腐，提高了防腐性能，延长了维修周期。钢柱主要用于跨越股道比较多、需要支柱高度较高、容量较大的软横跨、硬横跨支柱和作为桥梁墩台上安装的桥支柱。接触网常见的钢柱有矩形结构钢柱、H形钢柱等类型。如图6-3-1、图6-3-2所示。图6-3-1矩形结构钢柱图6-3-2H形钢柱根据安装地点的不同，钢柱的型号、规格及外形结构也不同。钢柱的结构图如图6-3-3所示。钢柱是立在以钢筋混凝土浇成的基础之上，基础用以稳定钢柱不倾斜及下沉。配合不同支柱类型及土壤性质，有不同基础类型以适应不同悬挂受力要求。钢柱通过埋入在基础当中的螺栓与基础连接，然后再用混凝土封住支柱与基础连接部分（称为基础帽），可以保证地脚螺栓不受锈蚀或受碰撞弯曲，如图6-3-4所示。图6-3-3钢柱结构图图6-3-4钢柱基础钢柱的类型如表6-3-1所示。钢柱符号的意义：式中G——普通钢柱；15——支柱高度（m）；200——支柱容量（kN·m）。二、作业指导书（一）范围本作业指导书规定了对接触网圆支柱的操作规范及技能训练要点。（二）引用规范性文件《接触网运行检修规程》《接触网安全工作规程》。（三）作业目的通过钢柱攀登，掌握攀登钢柱的方法和注意事项。牢固树立“安全第一”的作业思想。（四）作业内容钢柱的攀登方法与登矩形杆基本相同。沿钢柱主角钢，左手向上抓主角钢，左脚踩斜角钢，身体向上的同时，右手向上抓，右脚向上踩，依次交替，直至所需高度，如图6-3-5所示。图6-3-5钢柱攀登示意图【任务实施及考核】一、任务实施（一）任务实施目的掌握钢柱柱的攀登动作要领，巩固安全带、安全帽正确的使用方法，进一步加强高空作业的安全要求和支柱攀登时的注意事项。（二）任务实施准备工作（1）人员组织：1人。（2）工具准备：安全带、安全帽、手套。（3）设备准备：钢柱。（三）任务实施步骤（1）检查安全带、安全帽、手套是否完好、可用。（2）登杆准备（扎安全带、戴安全帽和手套）。（3）攀登支柱（上杆）。（4）从支柱上下到地面（下杆）。（四）注意事项登钢柱的时候，手要尽量抓高一点，将身体向上提；下来的时候，手要抓低一点，不得出现脚踩不着、手放不开的现象。（五）测评标准（1）人员组织：1人。（2）考核时间：10min。（3）按考核表进行考核。二、考核表1111111111111111111
