阀门的分类及图示VIP专享

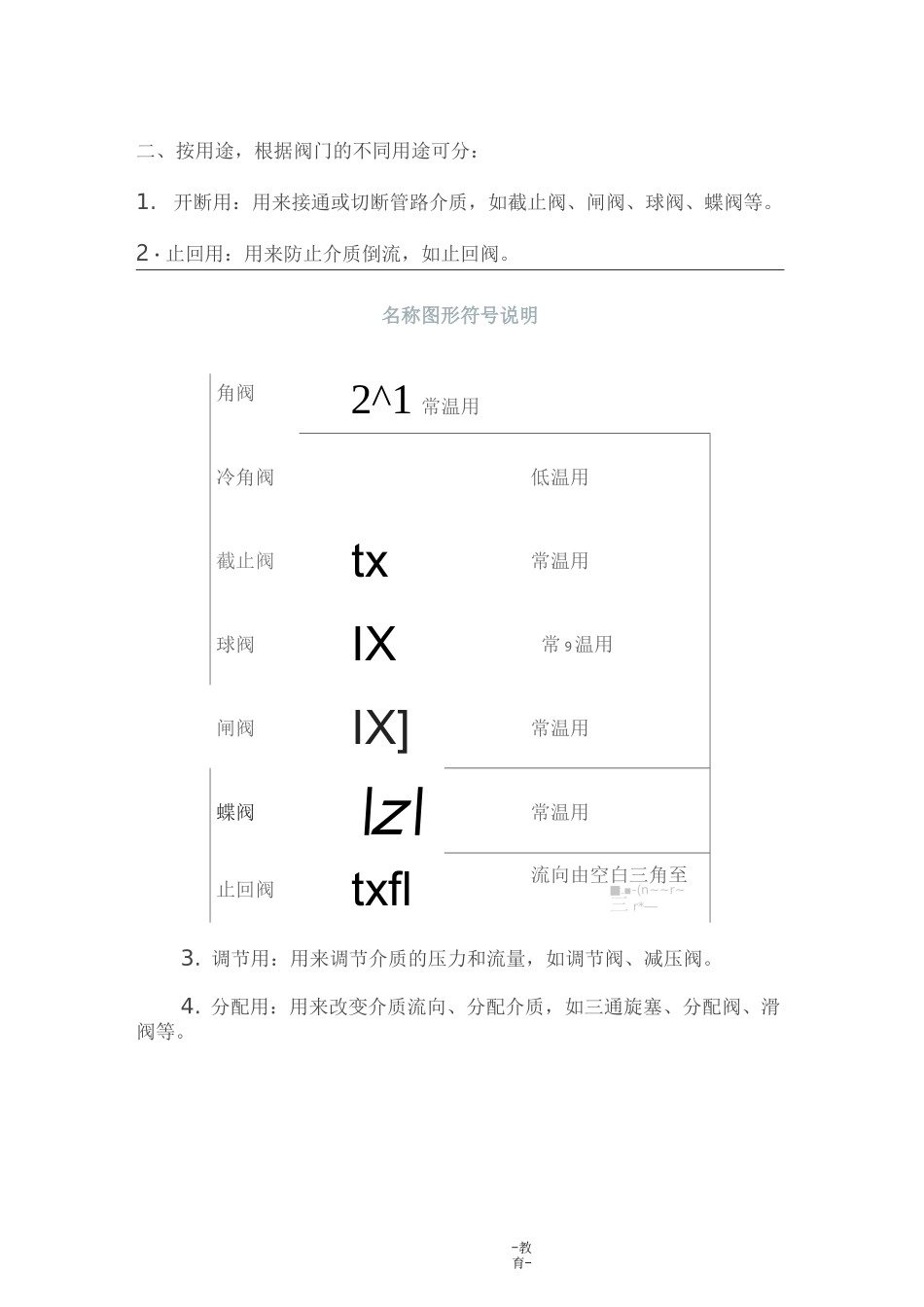

-教育-阀门的分类及图示第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。如止回阀、安全阀、调节阀、疏水阀、减压阀等。第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分:1. 截门形：关闭件沿着阀座中心移动。2. 闸门形：关闭件沿着垂直阀座中心移动。3. 旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转。4. 旋启形；关闭件围绕阀座外的轴旋转。5. 碟形：关闭件的圆盘，围绕阀座的轴旋转。6. 滑阀形：关闭件在垂直于通道的方向滑动。[X]IX]球形阀旋拧阀止回阀冋断肺止回阀%动力阀针阕角阀1X1X浮式阀带法兰的阖门蝶那阀亶册平行球冏T0安全阀漏形〕减压阀.3 向雄塞阀握合阀-教育-二、按用途，根据阀门的不同用途可分：1.开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。2・止回用：用来防止介质倒流，如止回阀。名称图形符号说明角阀2^1 常温用冷角阀低温用截止阀tx常温用球阀IX常 9温用闸阀IX]常温用蝶阀\z\常温用止回阀txfl流向由空白三角至■.■-(n~~r~三 r*—3. 调节用：用来调节介质的压力和流量，如调节阀、减压阀。4. 分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。-教育-5.安全阀：在介质压力超过规定值时，用来排放多余的介质,保证管路系统及设备安全，如安全阀、事故阀。6.他特殊用途：如疏水阀、放空阀、排污阀等。节流阀即针形阀三通阀四通阀常温用常温用安全阀弹簧式安全阀实际制團时可不必疏水阀封气麓画出箭头冷箱少量气体吞吐反装截止阀反装冷角阀V再生菅道上當温用带手轮及定位器气动调节阀%气动三通切断阀3;电动调节阀 £电动阀r—电动闸阀-教育-三、按驱动方式，根据不同的驱动方式可分：1. 手动：借助手轮、手柄、杠杆或链轮等，有人力驱动，传动较大力矩时，装有蜗轮、齿轮等减速装置。2. 电动：借助电机或其他电气装置来驱动。3. 液动：借助（水、油）来驱动。4. 气动；借助压缩空气来驱动。基本型式.其他型式可由阀门图形加上 rp 构 I 成膜头充气 1 一 2 通膜头斷气 2—3 通指带亶放丈器执行机构的电动调节阀以普通单相或在三相电动头（马达）驱动以普通单相或在三相电动头（马 T»四、按压力，根据阀门的公称压力可分：1. 真空阀：绝对压力<0・1MPa 即 760mm 汞柱高的阀...
