PE热熔焊接作业指导书精

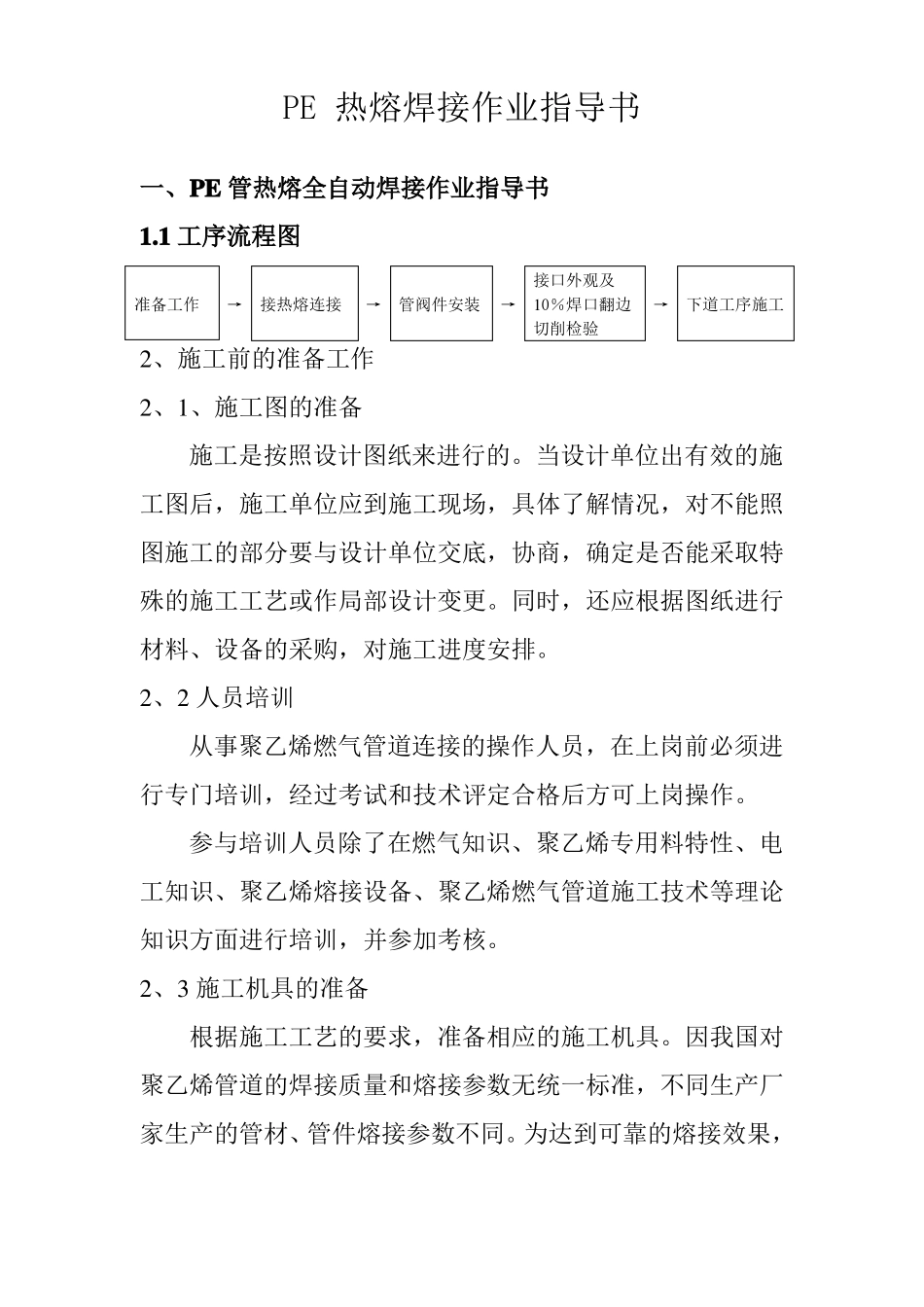

PE 热熔焊接作业指导书一、PE 管热熔全自动焊接作业指导书1.1 工序流程图准备工作→接热熔连接接口外观及→管阀件安装→10％焊口翻边切削检验→下道工序施工2、施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。同时，还应根据图纸进行材料、设备的采购，对施工进度安排。2、2 人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。2、3 施工机具的准备根据施工工艺的要求，准备相应的施工机具。因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。施工机具分为电熔焊机和热熔对接焊机两类。热熔焊接所用机具如下:1、全自动热熔焊机技术参数：管材直径范围60～160mm最大对接压力 43bar可焊管材料 PE—HD.PP工作温度-5℃～＋40℃2、30Kw 柴油发电机3、焊缝外观检验尺3、0 管材、管件的验收3、1 检查产品有无出厂合格证，出厂检验报告。3、2 对外观进行检查。检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。3、3 长度检查。管的长度应均匀一致，误差不超过正负 20mm。逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。凡长短不同的管材，在未查明原因前应不予验收。3、4 燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过 2m的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。3、5 不园度检查：取三个试样的实验结果的算术平均数作为该管材的不圆度，其值大于 5%为不合格。3、6 管材直径和璧厚的检查。管材直径的检查用圆周尺进行，测其两端的直径，任意一处不合格为不合格。璧厚的检查用千分尺来进行，测圆周的上下四点，任意一处不合格为不合格。4、0 管材、管件运输与保管在聚乙烯产品的运输和保管中应按下述方法进行：应用非金属绳捆扎和吊装。4、1 ...
