PTA装置概况与流程说明

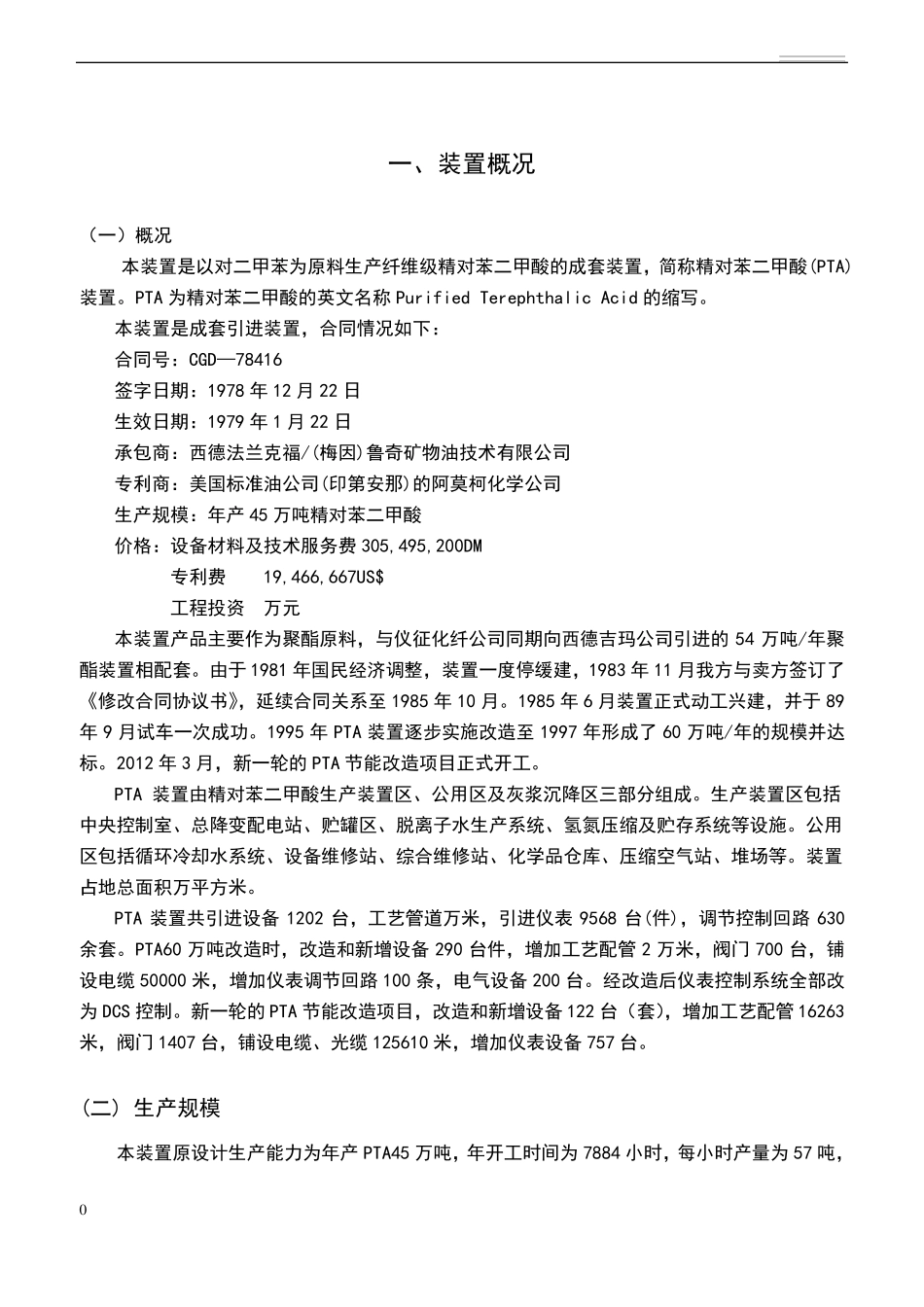

PTA装置概况与流程说明_第1页
1/30

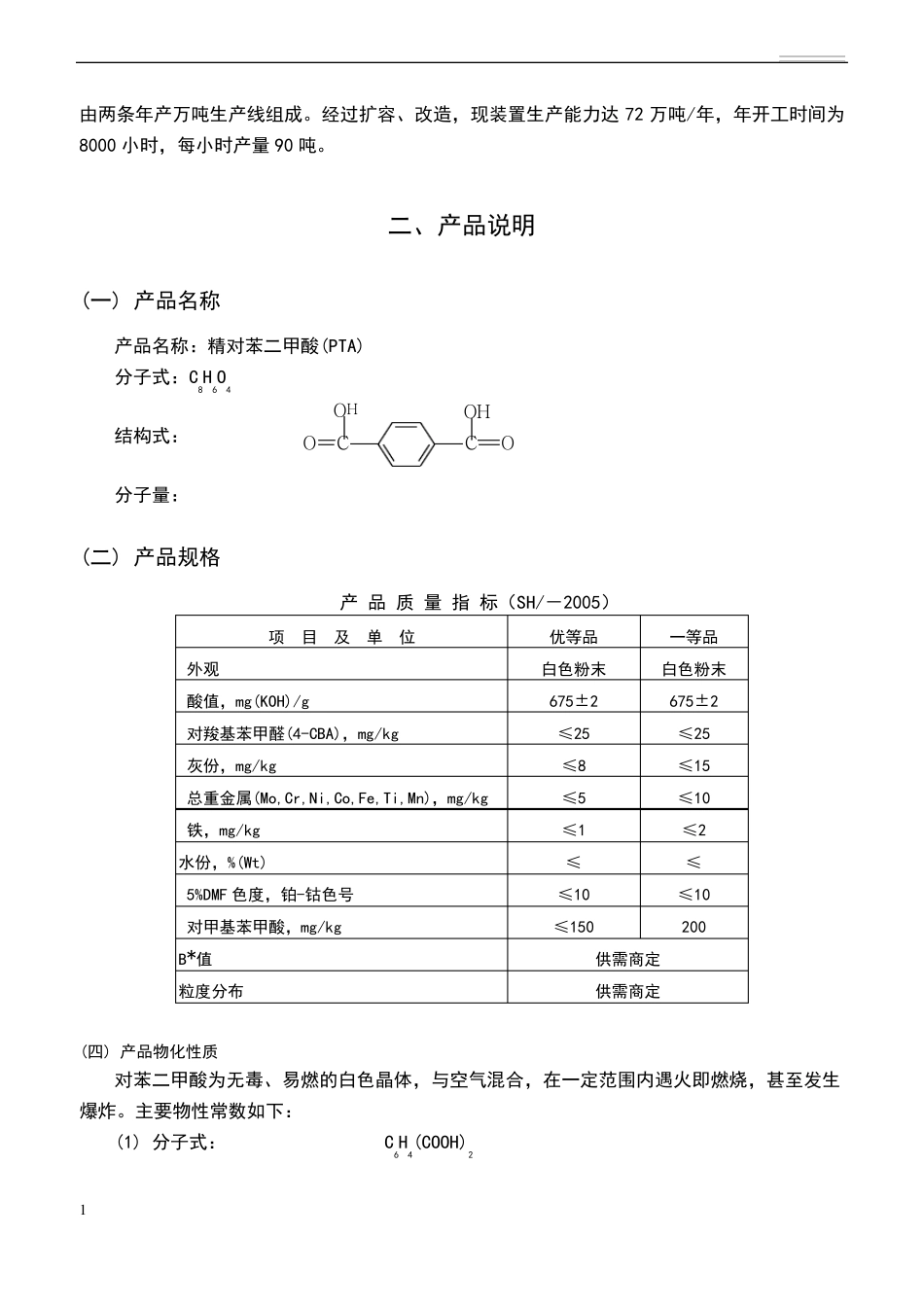

PTA装置概况与流程说明_第2页
2/30
PTA装置概况与流程说明_第3页
3/30
一、装置概况(一)概况本装置是以对二甲苯为原料生产纤维级精对苯二甲酸的成套装置,简称精对苯二甲酸(PTA)装置。PTA 为精对苯二甲酸的英文名称 Purified Terephthalic Acid 的缩写。本装置是成套引进装置,合同情况如下:合同号:CGD—78416签字日期:1978 年 12 月 22 日生效日期:1979 年 1 月 22 日承包商:西德法兰克福/(梅因)鲁奇矿物油技术有限公司专利商:美国标准油公司(印第安那)的阿莫柯化学公司生产规模:年产 45 万吨精对苯二甲酸价格:设备材料及技术服务费 305,495,200DM专利费 19,466,667US$工程投资万元本装置产品主要作为聚酯原料,与仪征化纤公司同期向西德吉玛公司引进的 54 万吨/年聚酯装置相配套。由于 1981 年国民经济调整,装置一度停缓建,1983 年 11 月我方与卖方签订了《修改合同协议书》,延续合同关系至 1985 年 10 月。1985 年 6 月装置正式动工兴建,并于 89年 9 月试车一次成功。1995 年 PTA 装置逐步实施改造至 1997 年形成了 60 万吨/年的规模并达标。2012 年 3 月,新一轮的 PTA 节能改造项目正式开工。PTA 装置由精对苯二甲酸生产装置区、公用区及灰浆沉降区三部分组成。生产装置区包括中央控制室、总降变配电站、贮罐区、脱离子水生产系统、氢氮压缩及贮存系统等设施。公用区包括循环冷却水系统、设备维修站、综合维修站、化学品仓库、压缩空气站、堆场等。装置占地总面积万平方米。PTA 装置共引进设备 1202 台,工艺管道万米,引进仪表 9568 台(件),调节控制回路 630余套。PTA60 万吨改造时,改造和新增设备 290 台件,增加工艺配管 2 万米,阀门 700 台,铺设电缆 50000 米,增加仪表调节回路 100 条,电气设备 200 台。经改造后仪表控制系统全部改为 DCS 控制。新一轮的 PTA 节能改造项目,改造和新增设备 122 台(套),增加工艺配管 16263米,阀门 1407 台,铺设电缆、光缆 125610 米,增加仪表设备 757 台。(二) 生产规模本装置原设计生产能力为年产 PTA45 万吨,年开工时间为 7884 小时,每小时产量为 57 吨,0由两条年产万吨生产线组成。经过扩容、改造,现装置生产能力达 72 万吨/年,年开工时间为8000 小时,每小时产量 90 吨。二、产品说明(一) 产品名称产品名称:精对苯二甲酸(PTA)分子式:C8H6O4结构式:分子量:OOHCOHCO(二) 产品规格产 品 质 量 指 标(SH/-2005)项目及单位外观酸...
