SF6断路器检查与试验质量标准

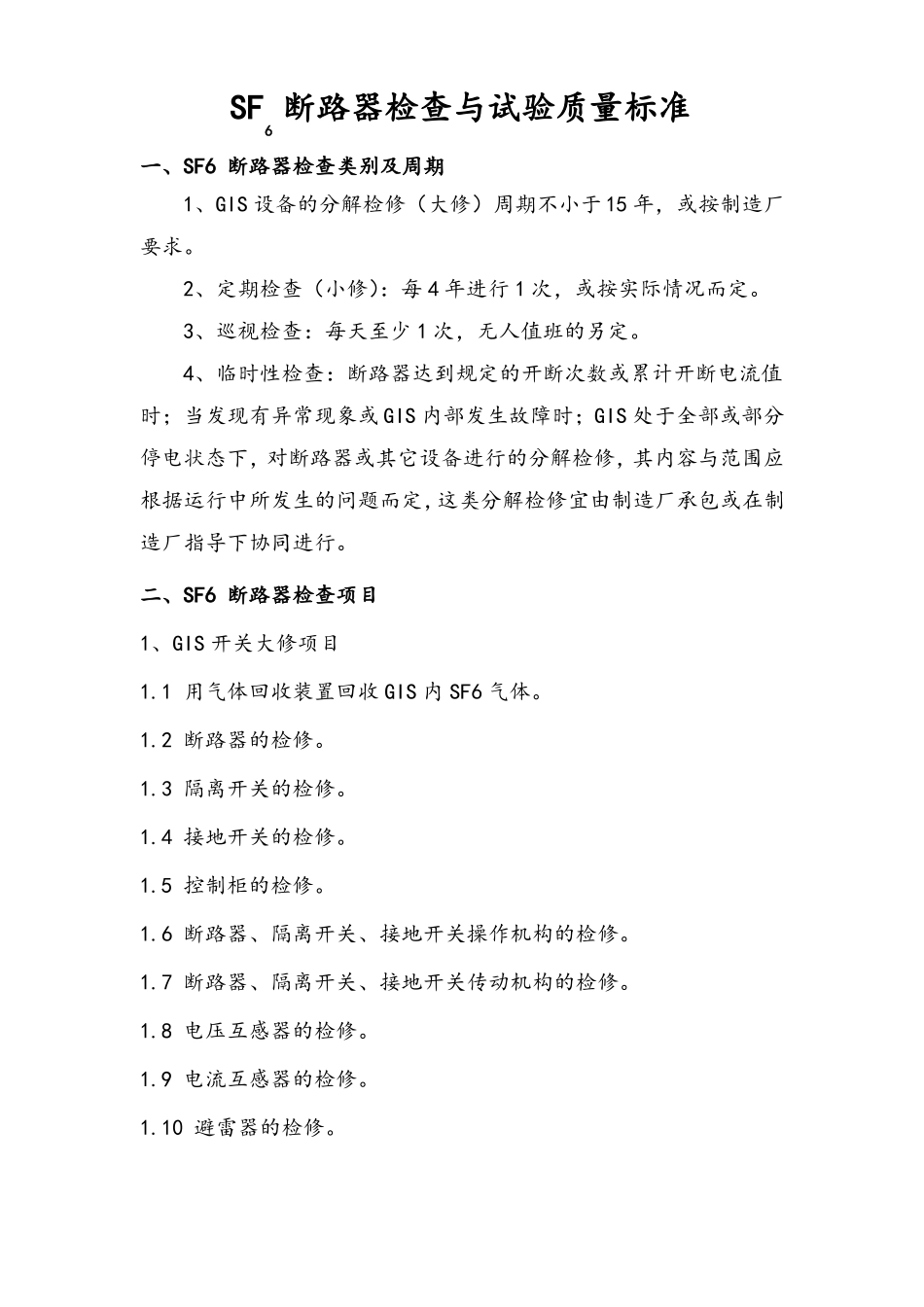

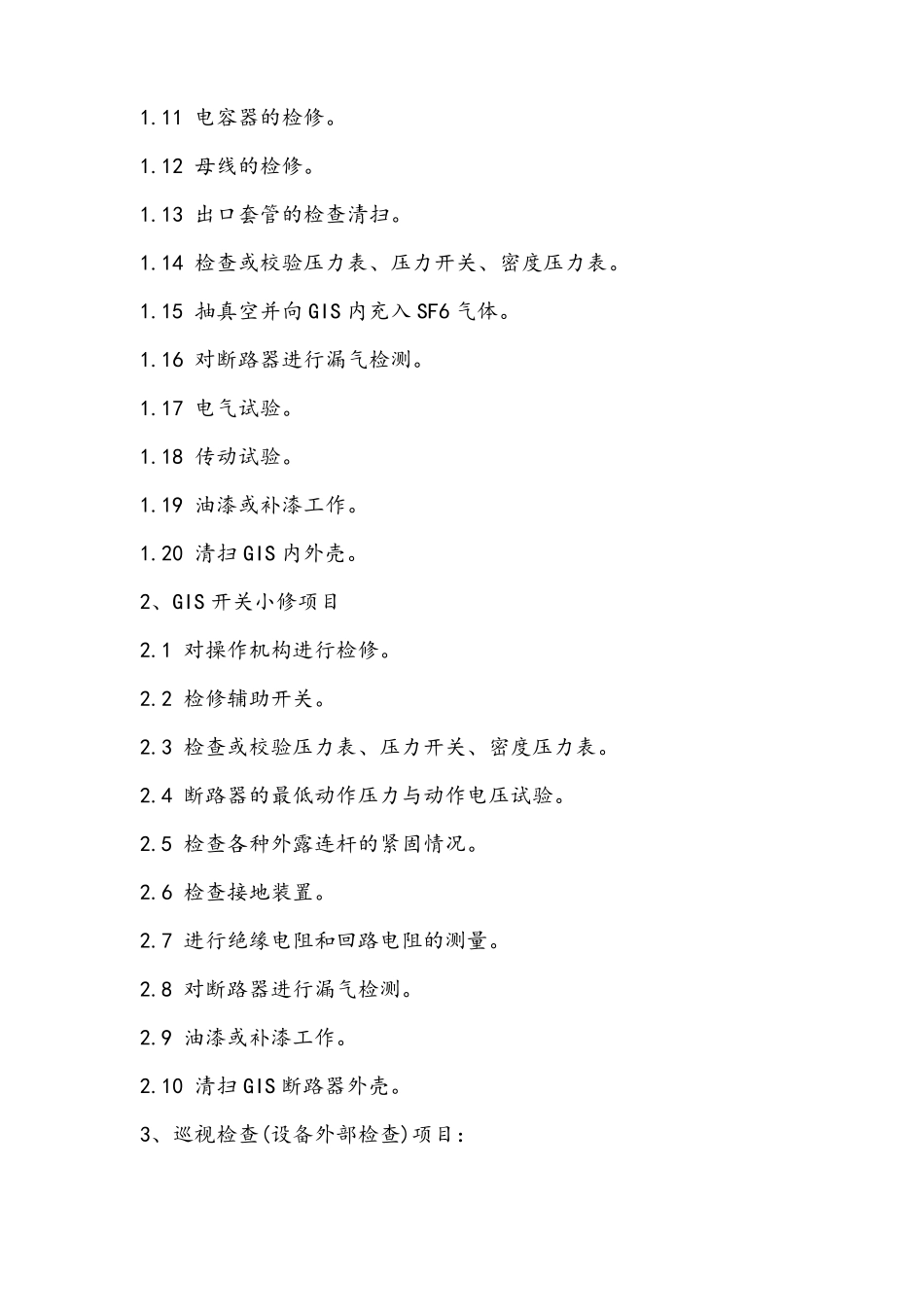

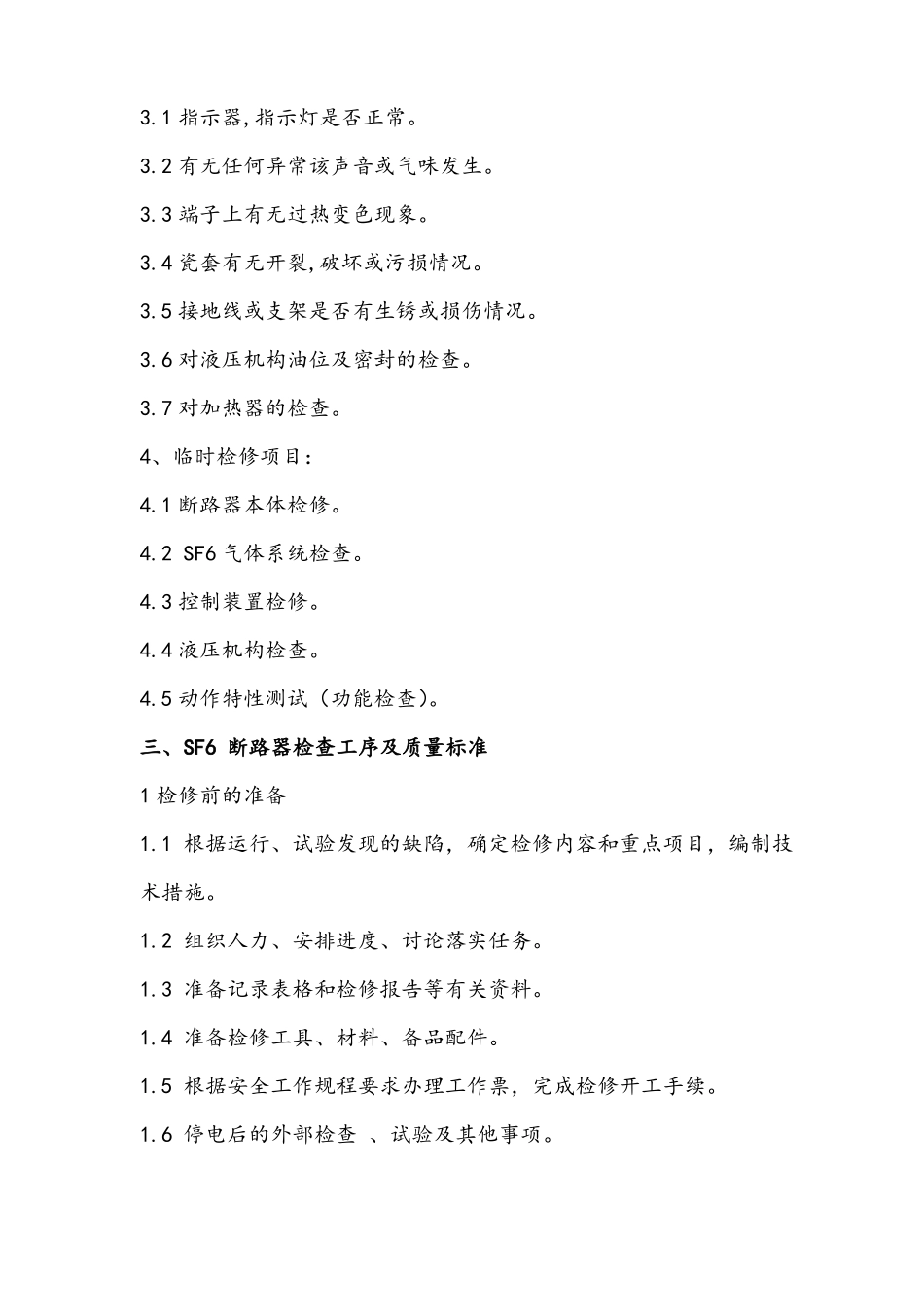

SF6 断路器检查与试验质量标准一、SF6 断路器检查类别及周期1、GIS 设备的分解检修（大修）周期不小于 15 年，或按制造厂要求。2、定期检查（小修）：每 4 年进行 1 次，或按实际情况而定。3、巡视检查：每天至少 1 次，无人值班的另定。4、临时性检查：断路器达到规定的开断次数或累计开断电流值时；当发现有异常现象或 GIS 内部发生故障时；GIS 处于全部或部分停电状态下，对断路器或其它设备进行的分解检修，其内容与范围应根据运行中所发生的问题而定，这类分解检修宜由制造厂承包或在制造厂指导下协同进行。二、SF6 断路器检查项目1、GIS 开关大修项目1.1 用气体回收装置回收 GIS 内 SF6 气体。1.2 断路器的检修。1.3 隔离开关的检修。1.4 接地开关的检修。1.5 控制柜的检修。1.6 断路器、隔离开关、接地开关操作机构的检修。1.7 断路器、隔离开关、接地开关传动机构的检修。1.8 电压互感器的检修。1.9 电流互感器的检修。1.10 避雷器的检修。1.11 电容器的检修。1.12 母线的检修。1.13 出口套管的检查清扫。1.14 检查或校验压力表、压力开关、密度压力表。1.15 抽真空并向 GIS 内充入 SF6 气体。1.16 对断路器进行漏气检测。1.17 电气试验。1.18 传动试验。1.19 油漆或补漆工作。1.20 清扫 GIS 内外壳。2、GIS 开关小修项目2.1 对操作机构进行检修。2.2 检修辅助开关。2.3 检查或校验压力表、压力开关、密度压力表。2.4 断路器的最低动作压力与动作电压试验。2.5 检查各种外露连杆的紧固情况。2.6 检查接地装置。2.7 进行绝缘电阻和回路电阻的测量。2.8 对断路器进行漏气检测。2.9 油漆或补漆工作。2.10 清扫 GIS 断路器外壳。3、巡视检查(设备外部检查)项目：3.1 指示器,指示灯是否正常。3.2 有无任何异常该声音或气味发生。3.3 端子上有无过热变色现象。3.4 瓷套有无开裂,破坏或污损情况。3.5 接地线或支架是否有生锈或损伤情况。3.6 对液压机构油位及密封的检查。3.7 对加热器的检查。4、临时检修项目：4.1 断路器本体检修。4.2 SF6 气体系统检查。4.3 控制装置检修。4.4 液压机构检查。4.5 动作特性测试（功能检查）。三、SF6 断路器检查工序及质量标准1 检修前的准备1.1 根据运行、试验发现的缺陷，确定检修内容和重点项目，编制技术措施。1.2 组织人力、安排进度、讨论落实任务。1.3 准备记录表格和检修报告等有关资料。1.4 准备检修工具、材料、备品...
