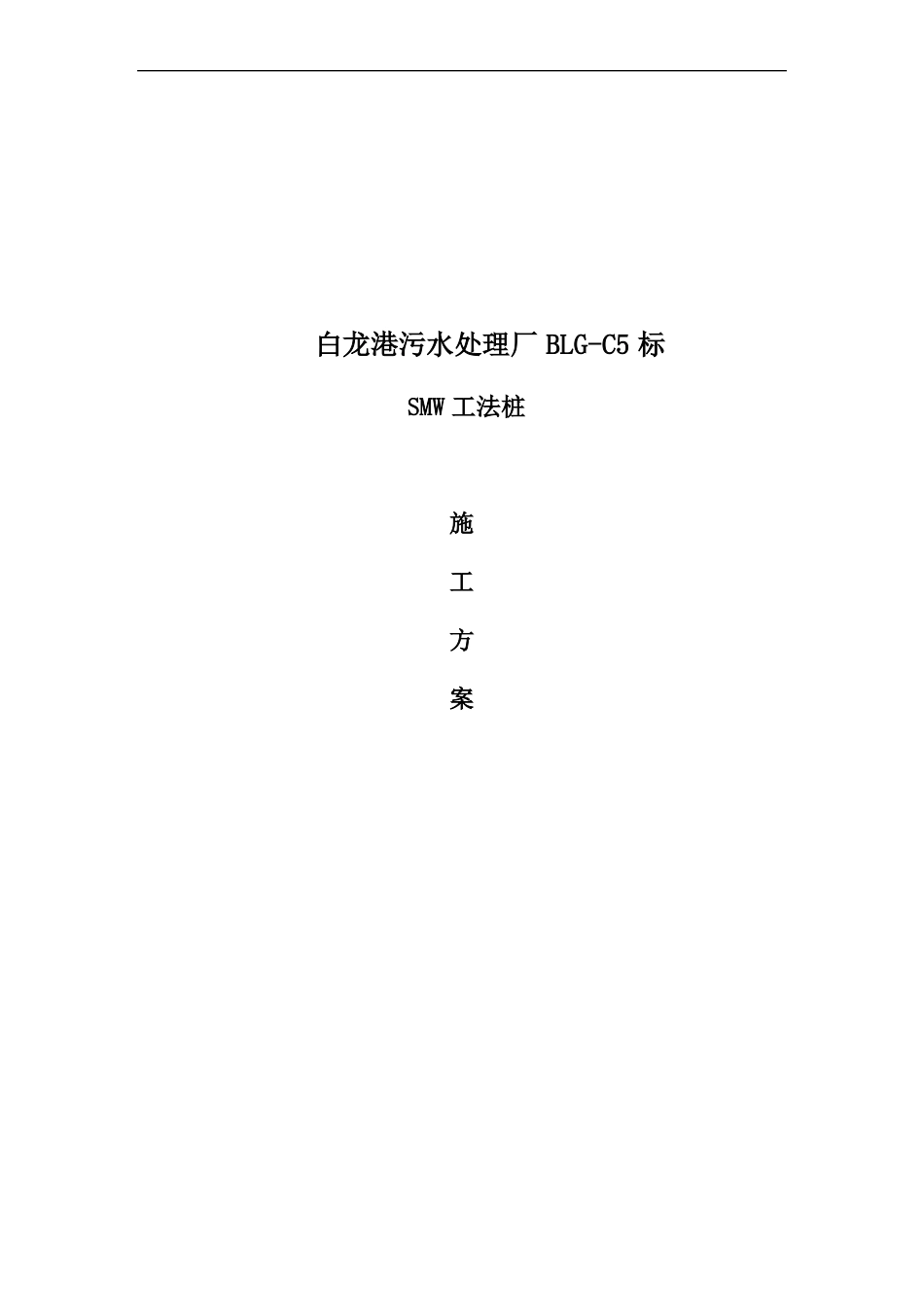

SMW工法桩施工组织设计

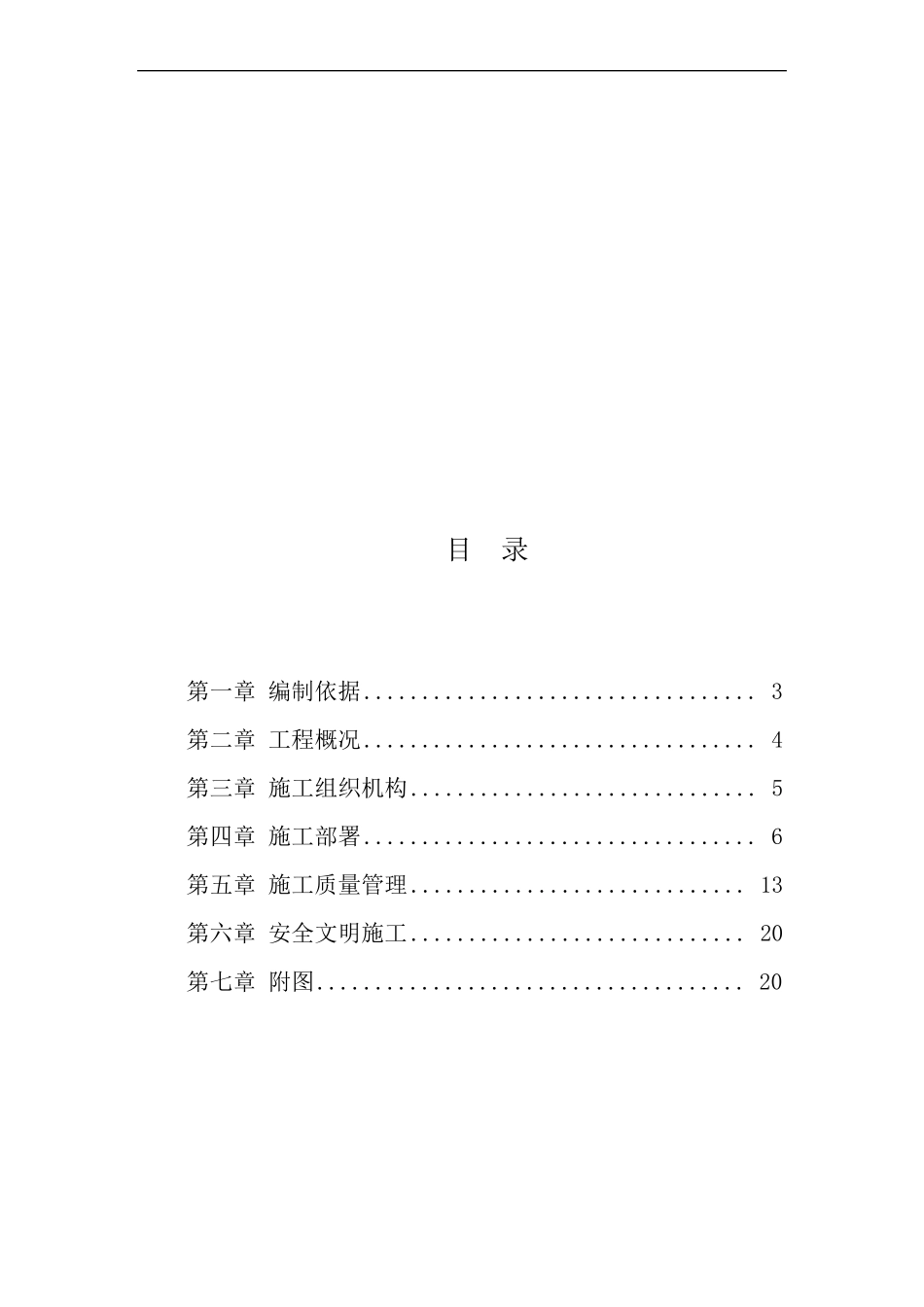

白龙港污水处理厂 BLG-C5 标SMW 工法桩施工方案目录第一章 编制依据.................................. 3第二章 工程概况.................................. 4第三章 施工组织机构.............................. 5第四章 施工部署.................................. 6第五章 施工质量管理............................. 13第六章 安全文明施工............................. 20第七章 附图..................................... 20第一章 编制依据1.1 编制依据1.1.1 工程施工设计图。1.1.2 工程《岩土工程勘察报告》。1.1.3 《建设工程施工现场供用电安全规范》GB50194-2014。1.1.4 《建筑地基处理技术规范》JGJ79-2012。1.1.5 《建筑地基基础设计规范》GB50007-20111.1.6《建筑地基基础工程施工规范》GB51004-20151.1.7《型钢水泥土搅拌墙技术规程》DGJ08-116-2016。1.1.8 我国现行 SMW 工法桩施工的有关规定。第二章 工程概况参建单位：工程投资单位：上海白龙港污水处理有限公司工程设计单位：上海市政工程设计研究总院（集团）有限公司工程监理单位：上海上咨建设工程咨询有限公司工程施工单位：上海城建市政工程（集团）有限公司项目概况：上海市白龙港污水处理厂位于浦东新区合庆镇，北至张家浜，南部边界距凌白公路约 500 米，东至长江大堤，西至人民塘路，本工程为白龙港污水处理厂提标改造工程 BLG-C5 标生物反应池±0.000 相对于吴淞高程 4.400，基础采用PHC-C400 管桩，灌芯长度 3 米，结构类型框-剪结构。生物反应池基坑北侧围护结构采用在止水帷幕双轴水泥轴搅拌桩内插 HM500×300×11×18 型钢，压顶采用 1000×800 钢砼围檩，型钢长 12 米，打设长度约 158 米左右，具体相关见附图：第三章、施工组织机构1、管理人员配置管理机构图技术负责：质量员测量员材料员资料员项目副经理：项目经理安全员（2）管理人员序号12345678岗位项目经理项目副经理项目工程师施工员技术员安全员设备员测量员人数11122212备注项目总负责人全面负责该施工任务管理、协调工作全面负责技术方案、技术指导负责现场施工组织、协调、施工记录、技术交底编制施工方案、现场技术指导主管安全工作设备采购、维修负责定位放线及复核工作第四章、施工部署本工程工法桩主要分布在基坑（生物反应池）北侧，基坑北侧止水帷幕计划使用 1 台双轴水泥搅拌桩机进行施工，施工桩机由东向北施工。H 型钢搭设顺序同上...
