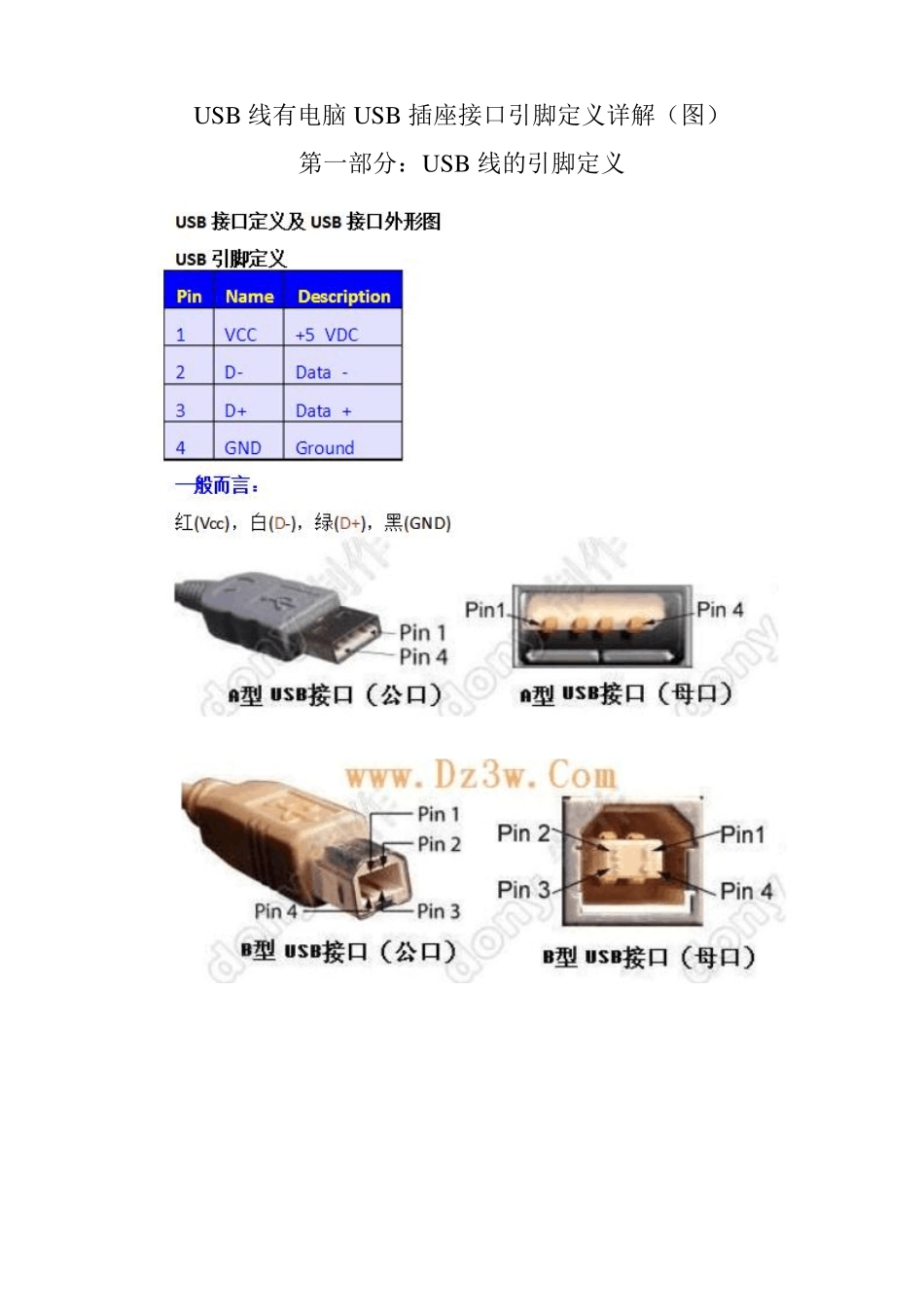

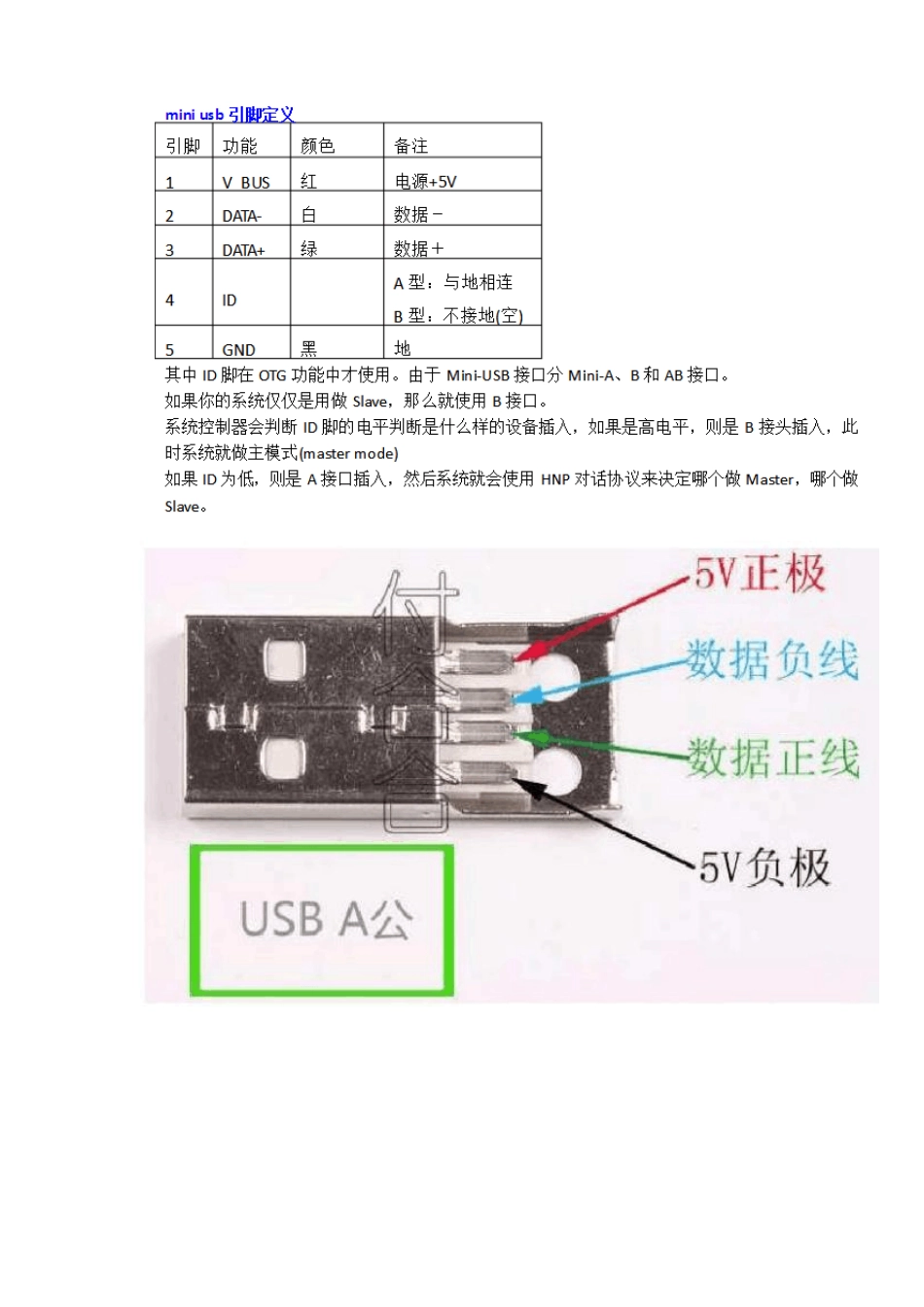

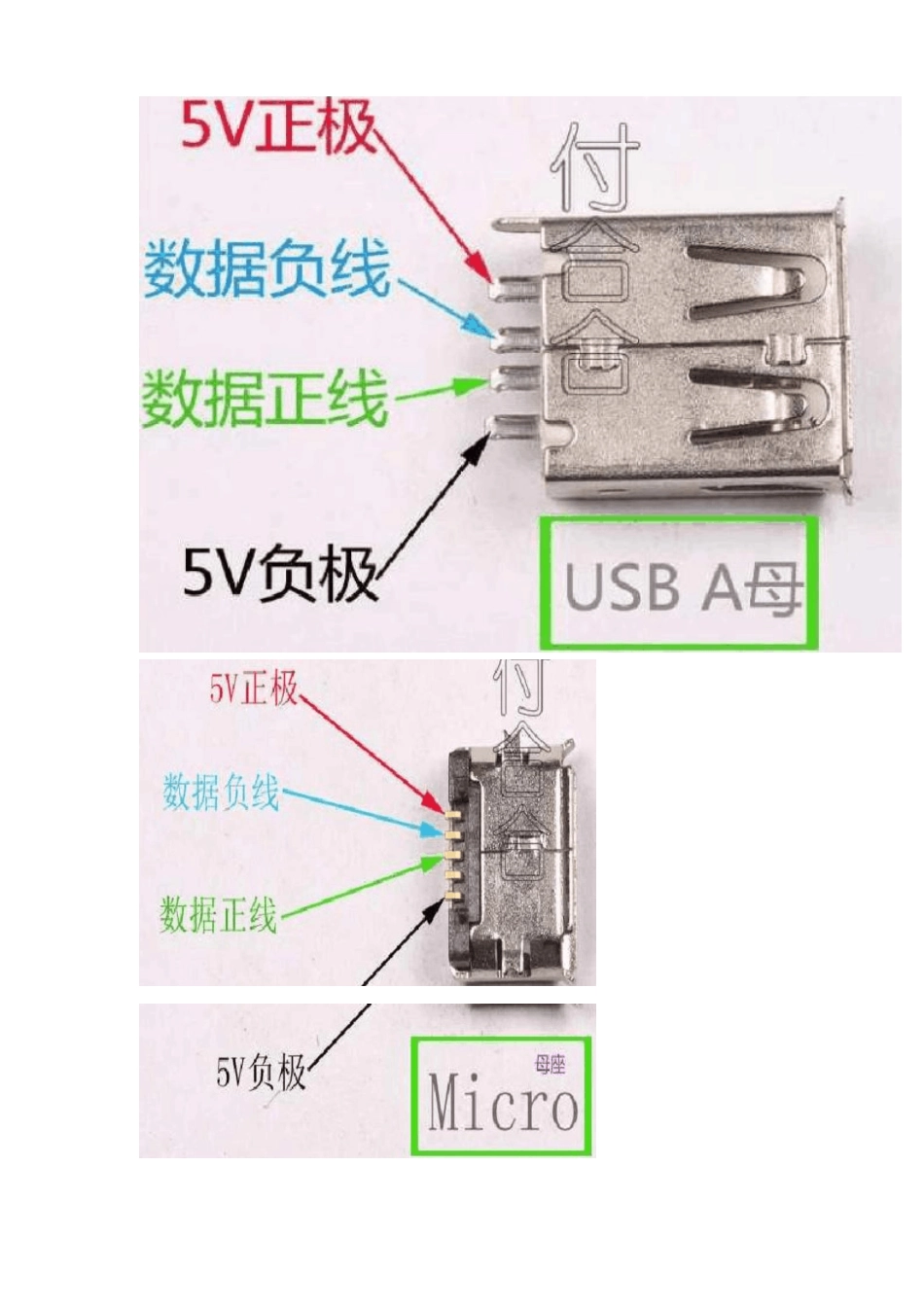

USB 线有电脑 USB 插座接口引脚定义详解（图）第一部分：USB 线的引脚定义第二部分：主板 USB 接口的引脚定义一、概述因为每个 USB 接口能够向外设提供＋5V500MA 的电流，当我们在连接板载 USB 接口时，一定要严格按照主板的使用说明书进行安装。绝对不能出错，否则将烧毁主板或者外设。相信有不少朋友在连接前置 USB 插线时也发生过类似的“冒烟事见“。这就需要我们能够准确判别前置USB 线的排列顺序如果我们晓得 USB 接口的基本布线结构，那问题不是就迎刃而解了吗。二、USB 接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的 USB 接口的布线结构这两年市面上销售的主板，板载的前置 USB 接口，使用的都是标准的九针 USB 接口，第九针是空的，比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的 815 主板，440BX，440VX 主板等，前置USB 的接法非常混乱，没有一个统一的标准。当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置 USB 接法进行汇总，供大家参考。(说明：■代表有插针，□代表有针位但无插针。)1、六针双排这种接口不常用，这种类型的 USB 插针排列方式见于精英 P6STP－FL(REV：1.1)主板，用于海尔小超人 766 主机。其电源正和电源负为两个前置 USB 接口共用，因此前置的两个 USB 接口需要 6 根线与主板连接，布线如下表所示。■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。该主板还提供了标准的九针接法，这种作是为了方便 DIY 在组装电脑时连接容易。■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星 MS-5156 主板采用的前置 USB 接口是八针互反接法。虽然该主板使用的是 Intel 430TX芯片组，但首先提供了当时并不多见的 USB1.0 标准接口两个，只不过需要使用单独的引线外接。由于该主板的 USB 供电采用了限流保护技术，所以即使我们把 USB 的供电线接反，也不会导致主板无法启或烧毁 USB 设备的情况产生。■VCC■DATA－■DATA＋■GND■GND■DATA＋■DATA-■VCC以下这种接口比较常见，多使用于 815，或 440BX 较早的主板上。■VCC■DATA＋■DATA－■GND■VCC■DATA＋■DATA-■GND...
