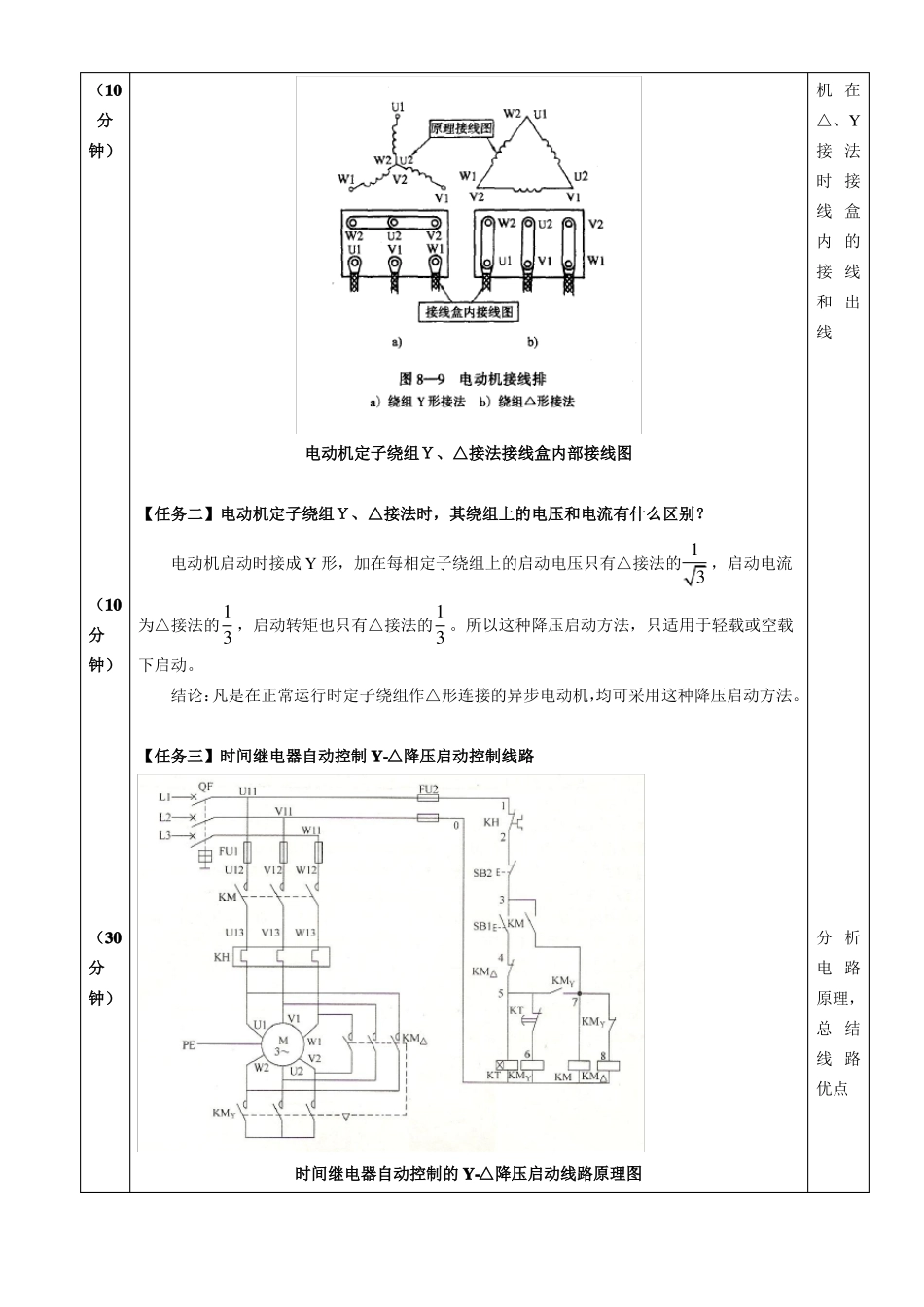

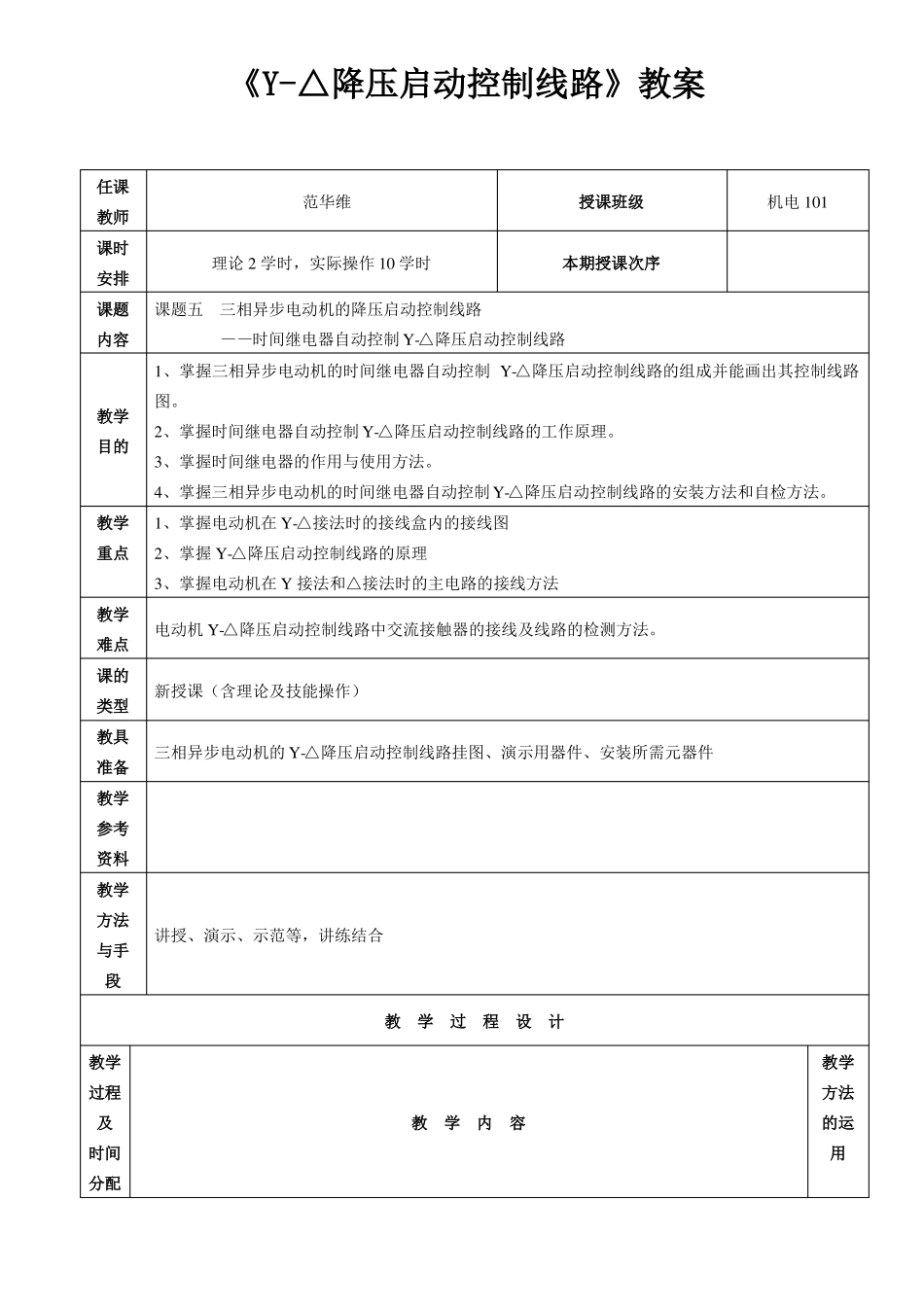

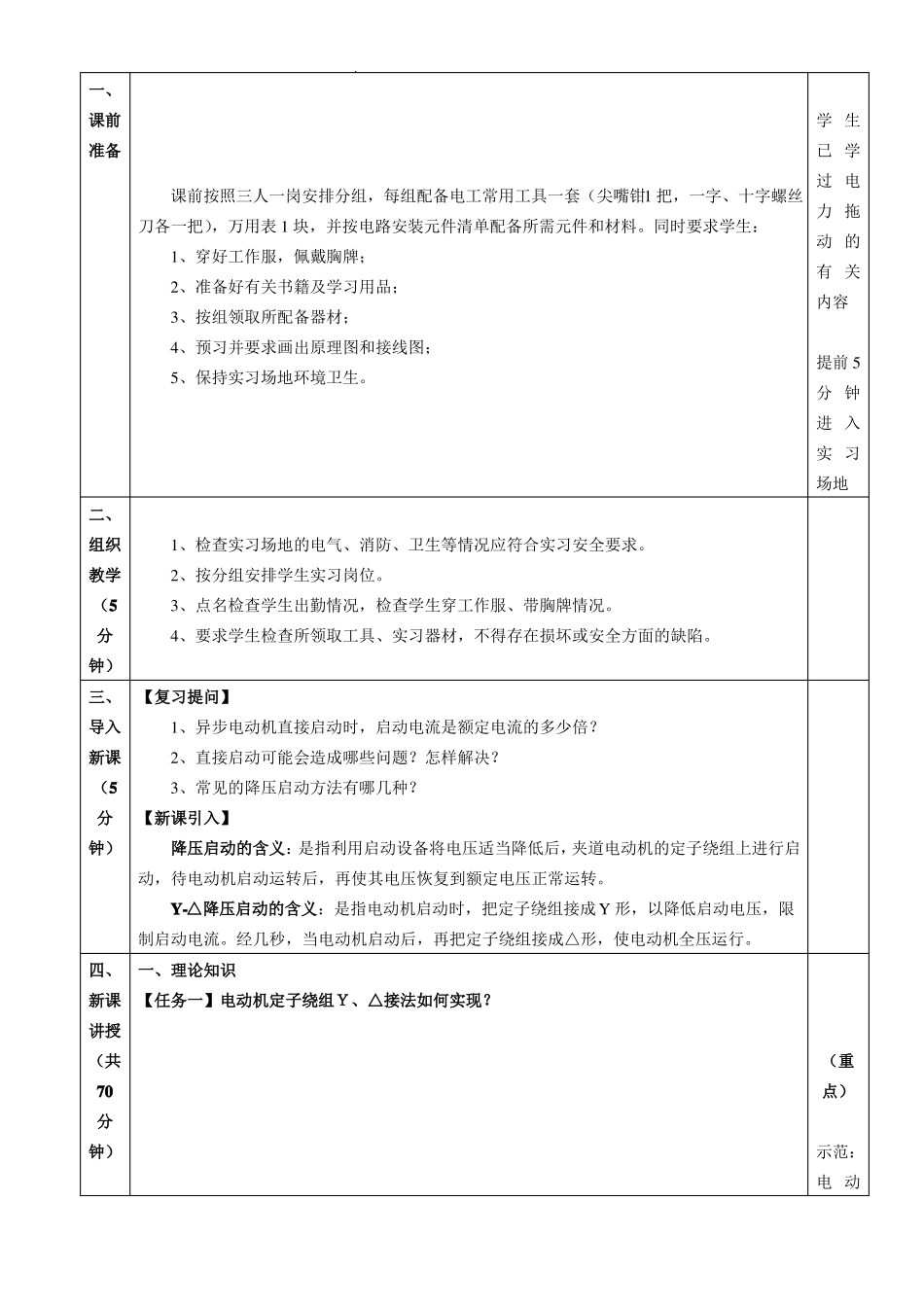

《Y-△降压启动控制线路》教案任课教师课时安排课题内容范华维授课班级机电 101理论 2 学时，实际操作 10 学时课题五三相异步电动机的降压启动控制线路本期授课次序——时间继电器自动控制 Y-△降压启动控制线路1、掌握三相异步电动机的时间继电器自动控制 Y-△降压启动控制线路的组成并能画出其控制线路教学目的图。2、掌握时间继电器自动控制 Y-△降压启动控制线路的工作原理。3、掌握时间继电器的作用与使用方法。4、掌握三相异步电动机的时间继电器自动控制Y-△降压启动控制线路的安装方法和自检方法。教学重点1、掌握电动机在 Y-△接法时的接线盒内的接线图2、掌握 Y-△降压启动控制线路的原理3、掌握电动机在 Y 接法和△接法时的主电路的接线方法教学难点课的类型教具准备教学参考资料教学方法与手段电动机 Y-△降压启动控制线路中交流接触器的接线及线路的检测方法。新授课（含理论及技能操作）三相异步电动机的 Y-△降压启动控制线路挂图、演示用器件、安装所需元器件讲授、演示、示范等，讲练结合教学过程设计教学过程及时间分配教学内容教学方法的运用一、课前准备课前按照三人一岗安排分组，每组配备电工常用工具一套（尖嘴钳1 把，一字、十字螺丝刀各一把），万用表 1 块，并按电路安装元件清单配备所需元件和材料。同时要求学生：1、穿好工作服，佩戴胸牌；2、准备好有关书籍及学习用品；3、按组领取所配备器材；4、预习并要求画出原理图和接线图；5、保持实习场地环境卫生。学 生已 学过 电力 拖动 的有 关内容提前 5分 钟进 入实 习场地二、组织教学（5分钟）三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y 形，以降低启动电压，限制启动电流。经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。四、新课讲授（共70分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？1、检查实习场地的电气、消防、卫生等情况应符合实习安全要求。2、按分组安排学生实习岗位。3、点名检查学生出勤情况，检查学生穿工作服、带胸牌情况。4、要求学生...
