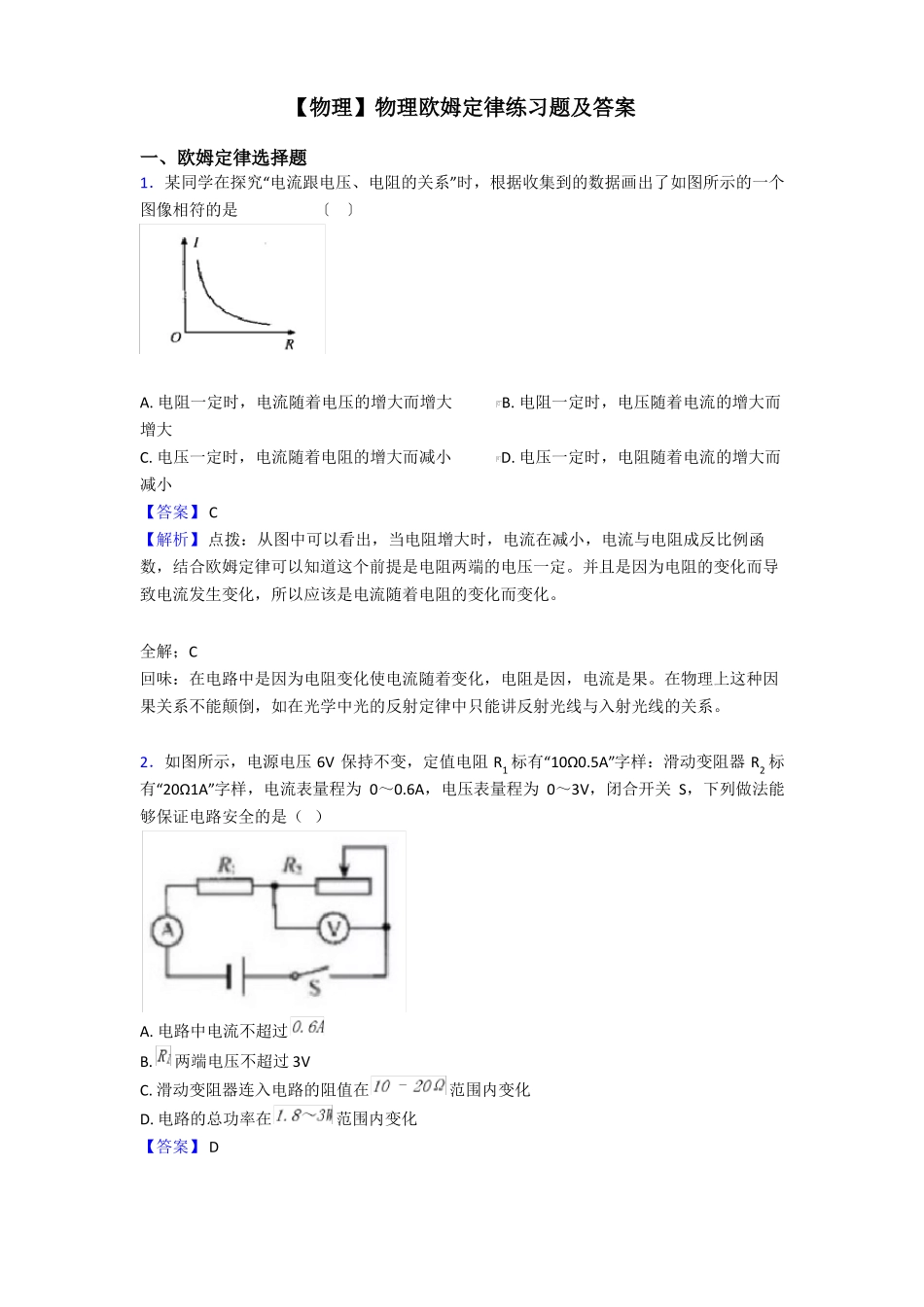

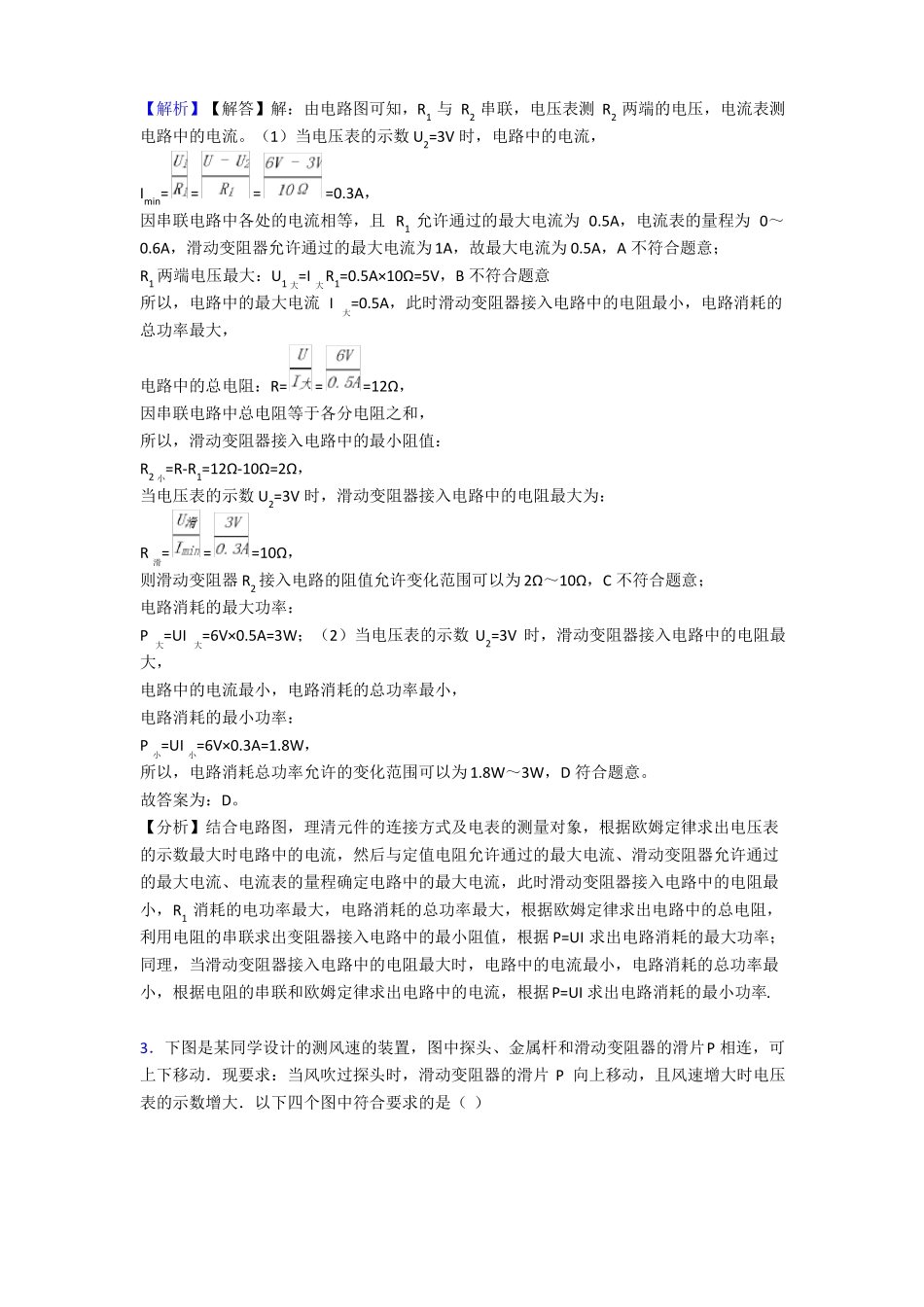

【物理】物理欧姆定律练习题及答案一、欧姆定律选择题1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小【答案】 C【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。全解；C回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。2．如图所示，电源电压 6V 保持不变，定值电阻 R1 标有“10Ω0.5A”字样：滑动变阻器 R2 标有“20Ω1A”字样，电流表量程为 0～0.6A，电压表量程为 0～3V，闭合开关 S，下列做法能够保证电路安全的是（ ）A. 电路中电流不超过B.两端电压不超过 3V范围内变化C. 滑动变阻器连入电路的阻值在D. 电路的总功率在【答案】 D范围内变化【解析】【解答】解：由电路图可知，R1 与 R2 串联，电压表测 R2 两端的电压，电流表测电路中的电流。（1）当电压表的示数 U2=3V 时，电路中的电流，Imin= = = =0.3A，因串联电路中各处的电流相等，且 R1 允许通过的最大电流为 0.5A，电流表的量程为 0～0.6A，滑动变阻器允许通过的最大电流为 1A，故最大电流为 0.5A，A 不符合题意；R1 两端电压最大：U1 大=I大R1=0.5A×10Ω=5V，B 不符合题意所以，电路中的最大电流 I总功率最大，电路中的总电阻：R= ==12Ω，大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R2 小=R-R1=12Ω-10Ω=2Ω，当电压表的示数 U2=3V 时，滑动变阻器接入电路中的电阻最大为：R滑= ==10Ω，则滑动变阻器 R2 接入电路的阻值允许变化范围可以为 2Ω～10Ω，C 不符合题意；电路消耗的最大功率：P大=UI大=6V×0.5A=3W；（2）当电压表的示数 U2=3V 时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路消耗的总功率最小，电路消耗的最小功率：P小=UI小=6V×0.3A=1.8W，所以，电路消耗总功率允许的变化范围可以为1.8W～3W...
