【物理】欧姆定律经典例题

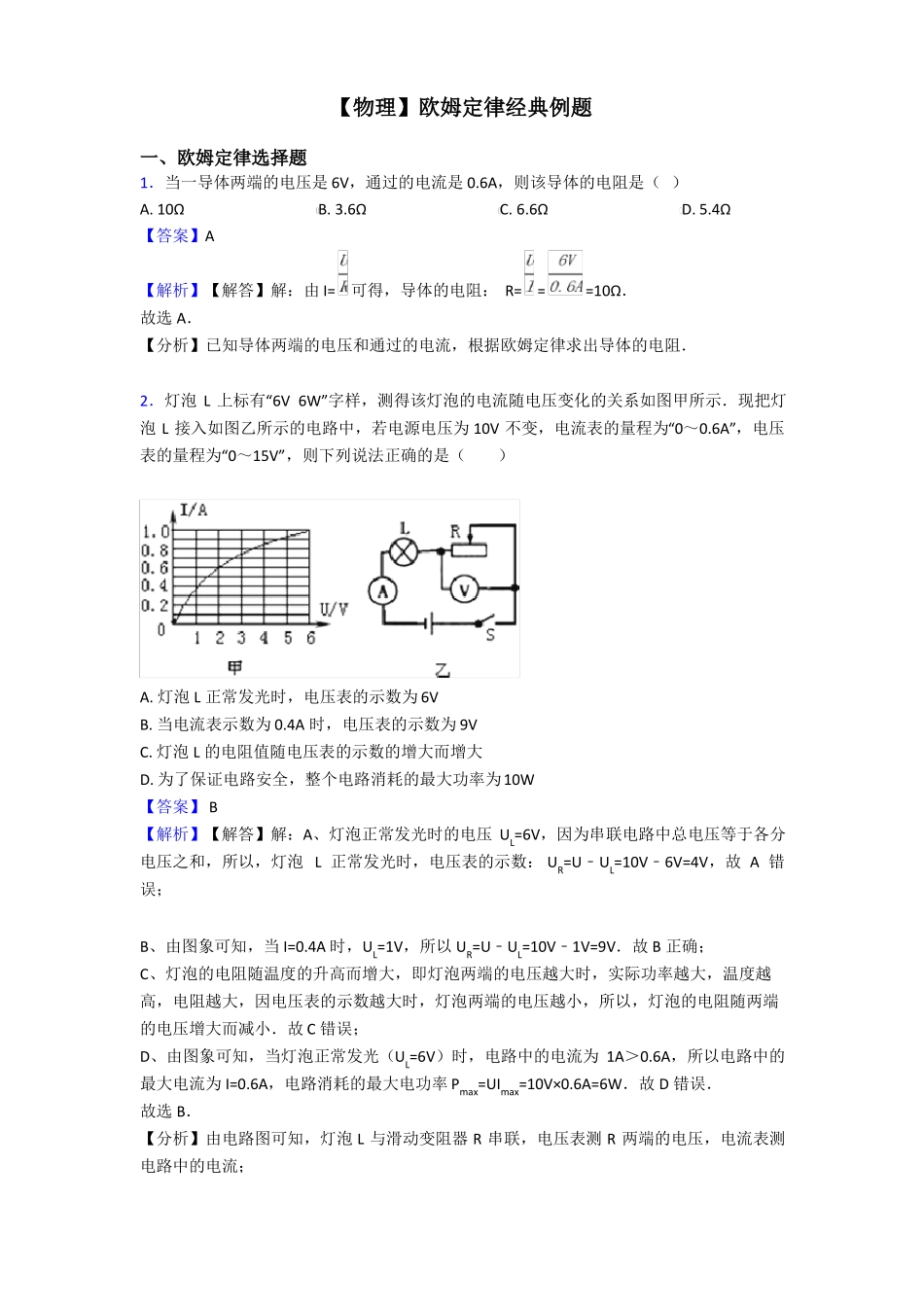

【物理】欧姆定律经典例题一、欧姆定律选择题1．当一导体两端的电压是 6V，通过的电流是 0.6A，则该导体的电阻是（ ）A. 10Ω B. 3.6Ω C. 6.6Ω D. 5.4Ω【答案】A【解析】【解答】解：由 I=可得，导体的电阻： R= =故选 A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．=10Ω．2．灯泡 L 上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡 L 接入如图乙所示的电路中，若电源电压为 10V 不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡 L 正常发光时，电压表的示数为 6VB. 当电流表示数为 0.4A 时，电压表的示数为 9VC. 灯泡 L 的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压 UL=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡 L 正常发光时，电压表的示数： UR=U﹣UL=10V﹣6V=4V，故 A 错误；B、由图象可知，当 I=0.4A 时，UL=1V，所以 UR=U﹣UL=10V﹣1V=9V．故 B 正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故 C 错误；D、由图象可知，当灯泡正常发光（UL=6V）时，电路中的电流为 1A＞0.6A，所以电路中的最大电流为 I=0.6A，电路消耗的最大电功率 Pmax=UImax=10V×0.6A=6W．故 D 错误．故选 B．【分析】由电路图可知，灯泡 L 与滑动变阻器 R 串联，电压表测 R 两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为 0.4A 时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据 P=UI 求出电路消耗的最大电功率．3．如图所示是电阻甲和乙的 U﹣I 图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙...
